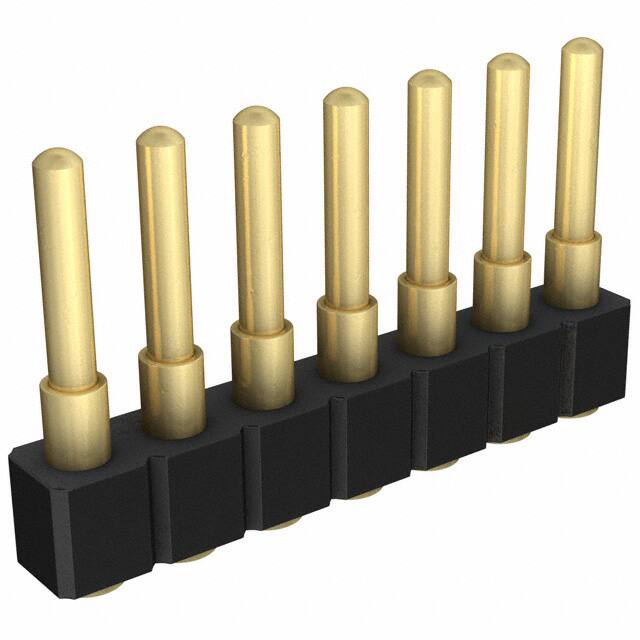

812-22-007-30-008101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 7 铜合金 510nm 金 贴片安装 17.78mm(长度)*2.54mm(高度)
供应商型号: Q-812-22-007-30-008101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 812-22-007-30-008101

812-22-007-30-008101概述

    SPRING LOADED CONNECTORS 技术手册

    产品简介


    SPRING LOADED CONNECTORS(弹簧加载连接器) 是一种表面贴装且低剖面的连接器,广泛应用于各种电子产品中。它们分为单排和双排条形设计,能够支持2.54mm网格上的模块化接触点。本产品系列包括Series 811(单排)和Series 812(双排),这些连接器在电路板上的装配和使用方面具有显著的优势。

    技术参数


    - 材料:
    - 接触活塞及基座:黄铜合金精密加工,金(0.51μm)+镍(2.54μm)镀层
    - 弹簧:铍铜,金(0.25μm)镀层
    - 绝缘体:耐高温热塑性材料,UL94 V-0级阻燃
    - 机械性能:
    - 初始高度时的弹簧力:25克
    - 中程位置时的弹簧力:60克
    - 完全压缩时的弹簧力:95克
    - 使用寿命:不低于1,000,000次循环
    - 电气性能:
    - 电压等级:交流100Vrms/直流150V
    - 电流等级:每个接点连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 击穿电压:最小700Vrms
    - 电容:最大1皮法

    产品特点和优势


    SPRING LOADED CONNECTORS以其高可靠性而著称。每个部件都经过精密加工和镀金处理,确保了长期使用下的稳定性能。特别是其高耐久性(1,000,000次循环),使其成为需要频繁插拔的应用场景中的理想选择。此外,这些连接器还拥有较低的接触电阻和高电流承载能力,保证了信号传输的高效性和稳定性。

    应用案例和使用建议


    典型应用包括电缆终端、便携式仪器充电底座、PCB连接、内部电池连接等。对于需要在狭窄空间内实现可靠连接的应用场景,这些连接器特别适合。例如,在便携式医疗设备中,这些连接器可以用于电池充电接口,以确保设备的高效能和长久使用寿命。
    使用建议:
    - 在焊接过程中,请使用真空吸嘴夹去除焊后可能残留的吸嘴夹。
    - 根据具体应用场景选择合适的接触样式和高度。

    兼容性和支持


    SPRING LOADED CONNECTORS适用于标准的2.54mm网格布局,并且可以通过表面贴装工艺进行自动化组装。这些连接器支持EIA-481规范,确保与多种设备和系统兼容。厂商提供了详尽的技术支持文档和在线资源,帮助用户在使用过程中遇到任何问题时能够快速找到解决方案。

    常见问题与解决方案


    - 问题1:如何正确移除真空吸嘴夹?
    - 解答:在焊接完成后,轻轻旋转并拉出真空吸嘴夹,以避免损坏连接器。
    - 问题2:如何确定正确的接触高度和样式?
    - 解答:根据所需安装的电路板尺寸和预期电流需求选择合适的产品规格,参考制造商提供的参数表。

    总结和推荐


    综上所述,SPRING LOADED CONNECTORS凭借其高可靠性、长寿命和卓越的电气性能,在电子设备连接应用中表现出色。无论是便携式医疗设备还是工业控制面板,这款产品都能满足用户的需求。因此,强烈推荐给需要高性能连接器的应用场合。

812-22-007-30-008101参数

参数
触头镀层
触头数量 7
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
长*宽*高 17.78mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装
