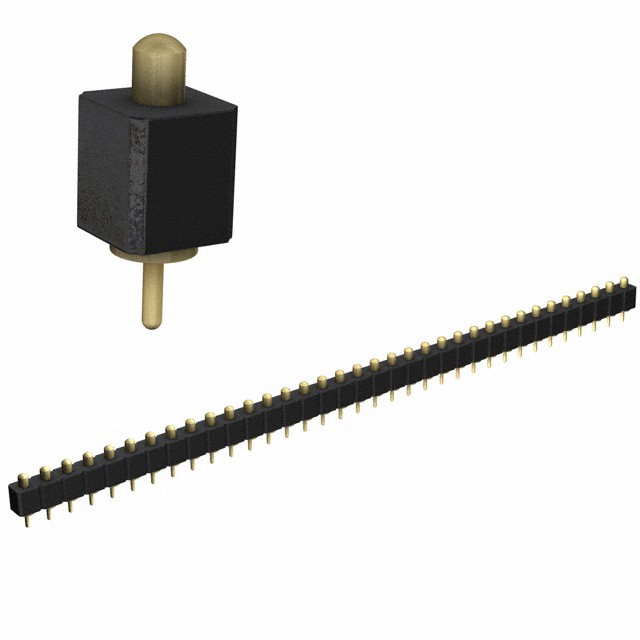

821-22-035-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 35 铜合金 510nm 金 通孔安装 88.9mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-035-10-001101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-035-10-001101

821-22-035-10-001101概述

    # SPRING-LOADED CONNECTORS 技术手册

    产品简介


    弹簧式连接器是一种用于电子设备和电路板之间的可靠连接装置。这种连接器采用精密机械设计,能够提供高度稳定的连接。弹簧式连接器主要应用于需要频繁插拔、高可靠性及耐用性的场合,如移动设备、通信设备、测试仪器等领域。

    技术参数


    单行系列 821
    - 联系点数量:02-64
    - 接触风格:0-4
    双行系列 823
    - 联系点数量:04-72
    - 接触风格:0-4
    材料
    - 接触体:镀金铜合金
    - 弹簧:铍铜镀金
    - 绝缘体:高温热塑性材料,UL94 V-0等级
    机械规格
    - 初始高度(A):0.137英寸至0.236英寸
    - 最大行程(B):0.039英寸至0.055英寸
    电气规格
    - 电压等级:100Vrms/150Vdc
    - 电流等级:连续电流2A,峰值电流3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 高寿命:精度加工的活塞/基座及镀金组件保证可达1,000,000次循环寿命。
    - 高电流承载能力:每个接触点可承载2A的连续电流和3A的峰值电流。
    - 长行程:相对于低轮廓组装,接触点具有较长的行程。
    - 兼容性好:适用于.100"网格通孔安装,单行和双行条带设计。
    - 高可靠性:适合表面贴装工艺的高温热塑性绝缘体。
    - 易安装:接触条带设计方便手动放置到电路板上的通孔中,适用波峰焊、手工焊和回流焊工艺。

    应用案例和使用建议


    应用案例
    - 手机和其他便携式电子设备的电池连接
    - 工业自动化设备的数据传输接口
    - 医疗设备的信号传输连接器
    使用建议
    - 在使用前确保电路板上的通孔直径符合标准要求,以确保连接稳定。
    - 安装时应遵循正确的焊接工艺,以防止过热导致的损坏。
    - 定期检查连接器的磨损情况,及时更换以保证电路系统的稳定性。

    兼容性和支持


    - 兼容性:这些连接器可以方便地集成到各种电路板中,适用于不同的应用需求。
    - 支持:Mill-Max公司提供了详尽的技术文档和客户服务支持,用户可以在官方网站上获取最新的产品信息和技术支持资料。

    常见问题与解决方案


    常见问题
    - Q: 连接器安装后接触不良
    - A: 确保所有安装操作都严格按照规范进行,特别是焊接过程。
    - Q: 使用过程中发现连接不稳定
    - A: 检查是否有灰尘或杂质积累,定期清洁可以提高连接稳定性。
    - Q: 高温环境下连接器无法正常工作
    - A: 确认电路板的工作温度在允许范围内,超温可能会导致连接失效。

    总结和推荐


    总体来看,Spring-Loaded Connectors凭借其高耐用性和稳定性,非常适合在各种高要求的应用环境中使用。对于那些需要可靠连接和长使用寿命的产品开发人员而言,这是一个非常不错的选择。我们强烈推荐这款产品给需要高品质连接器的工程师和制造商。

821-22-035-10-001101参数

参数
排数 1
触头镀层
触头数量 35
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 88.9mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
