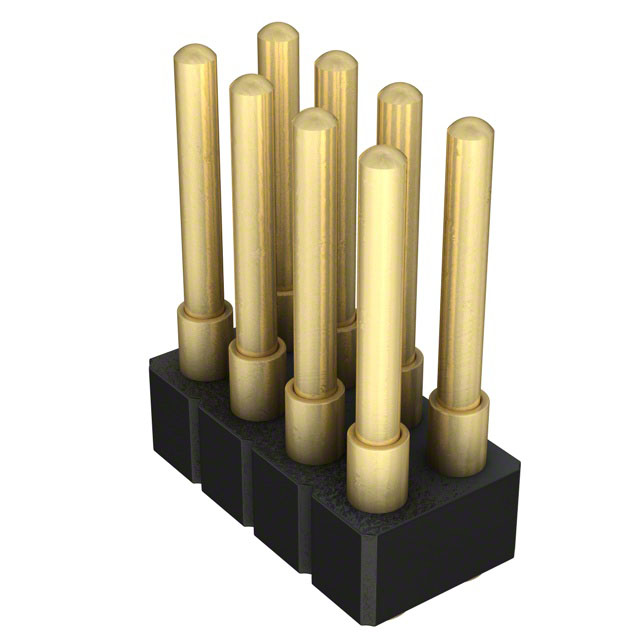

814-22-008-30-007101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 8 铜合金 510nm 金 贴片安装 10.16mm(长度)*5.08mm(高度)
供应商型号: Q-814-22-008-30-007101
供应商: 期货订购
标准整包数: 50
MILL-MAX 矩形连接器 - 弹簧式 814-22-008-30-007101

814-22-008-30-007101概述


    产品简介


    本文介绍的产品是Mill-Max公司的型号为814-22-008-30-007101的弹簧式插座(Spring-Loaded Header),属于双排式表面贴装(SMT)连接器。这种连接器主要用于电子产品中的信号传输,广泛应用于计算机、通讯设备、医疗设备等领域。其独特的弹簧加载设计确保了连接的可靠性和稳定性,能够适应各种恶劣的工作环境。

    技术参数


    - 引脚数量: 8针
    - 外壳电镀: 20μ英寸金覆盖100μ英寸镍
    - 包装: 管装
    - 引脚材料: 锌黄铜合金(Cu 61.5%, Zn 35.4%, Pb 3.1%)
    - 密度:0.307磅/立方英寸
    - 熔点:900°C/885°C (液态/固态)
    - 绝缘材料: 尼龙46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 热变形温度(ASTM D 648):554°F(290°C)@ 264 psi
    - 耐热温度:高于446°F(230°C)适合用于“共晶”回流焊,高于500°F(260°C)适合用于“无铅”回流焊

    产品特点和优势


    这款弹簧式插座采用锌黄铜合金和高性能尼龙46绝缘材料制成,具有以下优势:
    - 高可靠性: 弹簧加载设计确保了稳定可靠的电气连接。
    - 高温耐受: 热变形温度高达290°C,适用于高温工作环境。
    - 环境友好: 符合RoHS和REACH标准,不含有害物质。
    - 兼容性强: 支持回流焊接工艺,适用于多种装配环境。

    应用案例和使用建议


    应用案例
    - 计算机主板: 用于连接处理器和其他组件。
    - 医疗设备: 用于高精度测量仪器的数据传输。
    - 通讯设备: 用于信号传输。
    使用建议
    - 在进行焊接操作时,确保工作环境温度不超过500°F(260°C),以防止损坏绝缘材料。
    - 定期检查连接器的状态,确保连接可靠。

    兼容性和支持


    这款连接器兼容各种回流焊接工艺,可以与多种表面贴装设备配合使用。Mill-Max公司提供全面的技术支持和售后服务,包括安装指南、维修服务和产品升级。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查引脚是否正确插入并压紧,确保焊接质量良好。
    2. 问题: 信号传输不良。
    - 解决方案: 检查是否有短路现象,重新焊接并清理残留物。
    3. 问题: 焊接过程中引脚变形。
    - 解决方案: 控制焊接温度,避免过高导致材料损坏。

    总结和推荐


    综上所述,Mill-Max公司的这款弹簧式插座具有高度的可靠性和良好的兼容性,特别适合在严苛环境中使用。无论是计算机主板还是医疗设备,都能发挥出卓越的性能。因此,我强烈推荐使用这款连接器,特别是在需要高稳定性和可靠性的场合。
    希望以上内容能帮助您更好地了解该产品及其应用。如果您有任何疑问或需要进一步的支持,请随时联系Mill-Max公司的技术支持团队。

814-22-008-30-007101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 8
触头镀层厚度 510nm
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 管装
