811-22-038-30-000-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 38 铜合金 510nm 金 贴片安装 96.52mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0

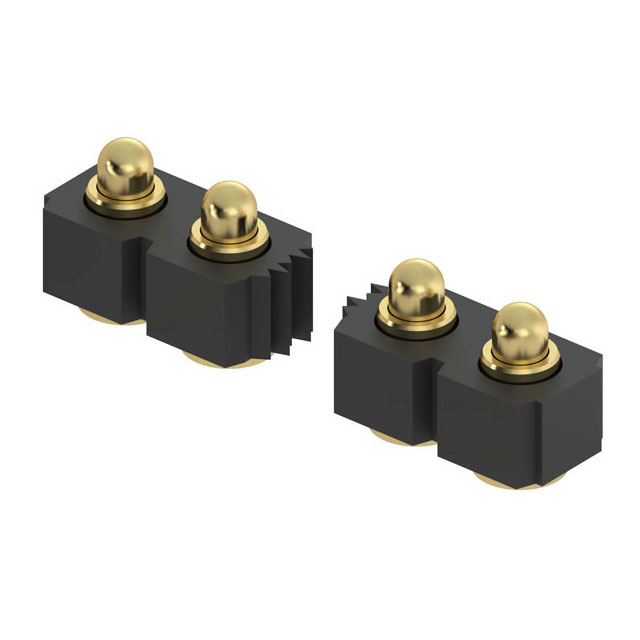

MILL-MAX 矩形连接器 - 弹簧式 811-22-038-30-000-101

811-22-038-30-000-101概述

    弹簧式连接器技术手册

    产品简介


    弹簧式连接器是由Mill-Max Mfg. Corp.生产的一系列高品质连接器,广泛应用于各类电子设备。这些连接器采用了独特的弹簧机制设计,提供高可靠性的机械和电气连接,适用于多种环境条件下的电路板连接需求。

    技术参数


    本节将详细列出弹簧式连接器的技术规格及关键性能指标。
    材料:
    - 接触活塞和底座:黄铜合金机加工并镀20μ"金(覆盖100μ"镍)
    - 弹簧:铍铜镀10μ"金
    - 绝缘体:高温塑料,UL94 V-0等级
    机械性能:
    - 初始高度时的弹簧力:25克
    - 中行程(B/2)时的弹簧力:60克
    - 耐用性:1,000,000次循环
    - 平行度:单排最多10针,双排最多20针;对于更高的针数,联系技术支持
    电气性能:
    - 电压等级:100Vrms/150Vdc
    - 电流等级:连续2A,峰值3A每接点
    - 接触电阻:最大20mW
    - 绝缘电阻:最小10,000MW
    - 击穿电压:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    弹簧式连接器具有以下显著的特点和优势:
    - 高可靠性:通过精密机加工的接触活塞和基座,确保了长达1,000,000次的循环寿命。
    - 高电流承载能力:连续2A,峰值3A,适用于各种高电流应用场景。
    - 灵活的安装方式:可选单排和双排安装,适用范围广。
    - 自动化兼容性:支持真空拾取夹,适用于自动放置装配过程。
    - 长行程:双排型号的最大行程为0.090英寸,适合需要大行程的应用场合。

    应用案例和使用建议


    根据手册提供的信息,弹簧式连接器特别适用于需要高频插拔和高可靠性连接的应用场合。例如,在PCB制造过程中用于串联多个PCB板,或者用于要求高稳定性的工业控制系统。
    使用建议:
    - 在选择合适的连接器时,需考虑所需的电流等级和机械行程,以确保最佳的匹配效果。
    - 由于高电流承载能力,应确保连接器和配套电路板的设计能够有效散热。
    - 对于需要较高耐久性的应用,可以考虑双排或多排的配置。

    兼容性和支持


    弹簧式连接器与标准的表面贴装工艺兼容,提供了多种宽度的载带包装,方便自动化生产和人工放置。此外,厂商还提供了全面的技术支持,包括应用咨询和技术指导,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    问题1: 安装后无法正常导通?
    - 解决方案: 检查是否正确选择了针数和接触样式,确认安装过程没有损坏接触面。
    问题2: 电流承载能力不足?
    - 解决方案: 确认所使用的连接器是否符合应用所需的电流等级,检查连接器安装是否牢固。

    总结和推荐


    总体而言,弹簧式连接器是一款具有高可靠性、耐用性和高电流承载能力的产品。它非常适合在要求高稳定性和频繁插拔的应用场合,如工业控制、通信设备等领域。强烈推荐使用该产品来提升系统的整体性能和可靠性。

811-22-038-30-000-101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 38
触头镀层厚度 510nm
类型 Piston
长*宽*高 96.52mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-038-30-000-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-038-30-000-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-038-30-000-101 811-22-038-30-000-101数据手册

811-22-038-30-000-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
