823-22-020-10-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 20 铜合金 510nm 金 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-020-10-002101
供应商: 期货订购
标准整包数: 20

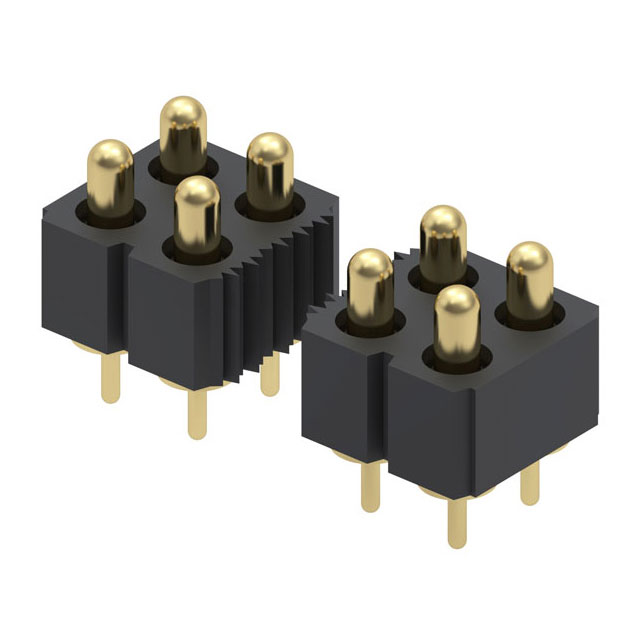

MILL-MAX 矩形连接器 - 弹簧式 823-22-020-10-002101

823-22-020-10-002101概述

    SPRING-LOADED CONNECTORS 技术手册解析

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一系列弹簧加载式连接器,广泛应用于电子制造和工业自动化领域。该系列产品包括单排(Series 821)和双排(Series 823)两种型号,均采用 2.54 mm 标准间距设计。这些连接器具有高耐用性、低接触电阻和高电流承载能力,适用于需要频繁插拔操作的场合,如测试接口、信号传输和模块化连接。

    技术参数


    以下为 Spring-Loaded Connectors 的核心技术参数:
    - 材料:
    - 接触销及基座:黄铜合金,镀金(0.51 μm)和镍(2.54 μm)
    - 弹簧:铍铜,镀金(0.25 μm)
    - 绝缘体:高温热塑塑料,UL94 V-0 级别
    - 机械性能:
    - 初始高度:3.48 mm 至 5.99 mm
    - 最大行程:0.99 mm 至 1.39 mm
    - 弹簧初始力:25 g
    - 弹簧中点行程力:60 g
    - 耐久性:高达 1,000,000 次循环
    - 电气性能:
    - 电压额定值:交流 100 V 或直流 150 V
    - 电流额定值:连续 2 A,峰值 3 A
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 10,000 MΩ
    - 电容:最大 1 pF
    - 环境适应性:
    - 工作温度范围:根据具体型号确定
    - 符合 RoHS-2 规范

    产品特点和优势


    Spring-Loaded Connectors 系列凭借以下特点在市场上脱颖而出:
    - 高可靠性:采用精密加工的接触销和镀金工艺,确保长期稳定的电气连接。
    - 多功能性:提供多种高度和行程选项,满足不同应用场景的需求。
    - 高电流承载能力:适合处理高功率设备的连接需求。
    - 易于安装:设计用于手动插入标准 0.56 ± 0.08 mm 直径的通孔电路板中。

    应用案例和使用建议


    Spring-Loaded Connectors 广泛应用于测试和测量设备、通信设备、工业控制板等领域。例如,在半导体测试领域,该系列连接器可作为探针卡的一部分,提供稳定可靠的信号传输。对于实际使用,建议在设计阶段充分考虑接触高度和行程的匹配,以避免过度磨损或接触不良的情况发生。

    兼容性和支持


    该产品兼容市面上常见的 2.54 mm 标准间距电路板布局,便于集成到现有设计中。Mill-Max 提供详尽的技术支持和售后服务,确保客户能够顺利实施产品应用。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:接触不良
    - 解决办法: 检查接触销的高度和行程是否符合要求,必要时重新调整或更换连接器。

    - 问题:过早磨损
    - 解决办法: 减少不必要的频繁插拔操作,选择适当的弹簧力设置。

    总结和推荐


    综上所述,Spring-Loaded Connectors 系列是一款高性能、高可靠性的连接器产品,特别适合需要高频插拔和高电流承载的应用场景。其卓越的设计和材料选择使其成为同类产品中的佼佼者。强烈推荐给需要稳定信号传输和长使用寿命的用户。如果您正在寻找一款可靠且高效的连接解决方案,Spring-Loaded Connectors 将是一个明智的选择。

823-22-020-10-002101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 20
触头镀层厚度 510nm
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

823-22-020-10-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
