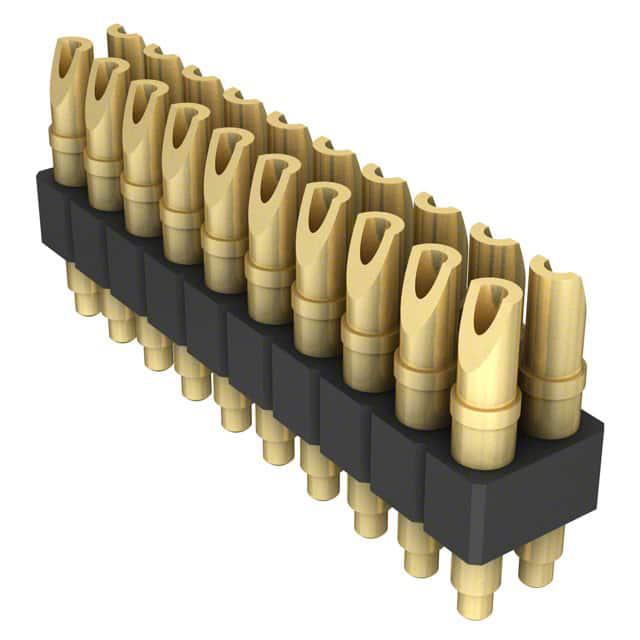

826-22-020-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 20 铍 510nm 金 焊接安装,通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: 575-8262202000001000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 826-22-020-00-001000

826-22-020-00-001000概述

    # Mill-Max 弹簧式连接器系列 824 和 826 技术手册

    产品简介


    Mill-Max 是一家专业制造高质量弹簧式连接器的公司。其生产的单排系列 824 和双排系列 826 连接器具有卓越的可靠性和耐用性。这些连接器采用 2.54 mm 格栅设计,适合焊接引脚头(soldercup header)使用。单排和双排条形设计提供了广泛的应用选择,适用于多种电子产品和工业自动化设备。

    技术参数


    材料
    - 接触活塞和基座:机械加工铜合金,镀金层为 0.51μm 金覆盖 2.54μm 镍。
    - 弹簧:铍铜,镀金层为 0.25μm 金。
    - 绝缘体:高温热塑性塑料,UL94 V-0 级别。
    机械特性
    - 初始高度下的弹簧力:25 克
    - 中行程(0.7 mm)时的弹簧力:60 克
    - 使用寿命:高达 1,000,000 次循环
    电气特性
    - 电压额定值:交流 100Vrms / 直流 150V
    - 电流额定值:连续电流 2A,峰值电流 3A
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MΩ
    - 绝缘强度:最小 700Vrms
    - 电容:最大 1pF

    产品特点和优势


    1. 精密制造:接触活塞和基座由精密机械加工而成,确保高精度和长使用寿命。
    2. 耐用性强:采用高质量材料,能够承受高达 1,000,000 次循环的使用,适合需要频繁插拔的应用场合。
    3. 高电流传输能力:每个接触点可承受高达 2A 的连续电流和 3A 的峰值电流,适用于需要大电流传输的应用。
    4. UL 认证:符合 UL94 V-0 级别的绝缘材料保证了安全性和可靠性。

    应用案例和使用建议


    应用案例
    - 自动化设备:用于工业自动化设备中的传感器和执行器之间信号传输。
    - 医疗设备:适合用于医疗设备中需要高可靠性的连接应用。
    - 消费电子产品:可以用于智能手机和平板电脑等设备中需要高可靠性连接的应用。
    使用建议
    1. 正确的安装方式:确保在焊接过程中正确对齐焊杯,避免虚焊和短路。
    2. 定期检查:对于长期使用的产品,建议定期检查连接器的磨损情况,并进行必要的维护。
    3. 保持清洁:使用前和使用后保持连接器干净,避免灰尘和污染物影响电气性能。

    兼容性和支持


    兼容性
    这些连接器具有广泛的兼容性,适用于不同尺寸的导线(如 22 AWG)。同时,它们与现有的 2.54mm 格栅系统完全兼容,方便集成到现有设计中。
    支持
    Mill-Max 提供了全面的技术支持和售后服务,包括产品使用指南、故障排除和定制化服务。如果遇到任何问题,可以通过官方网站或客服热线联系 Mill-Max 获取帮助。

    常见问题与解决方案


    常见问题
    1. 连接不良:可能是由于焊接不充分或接头污染导致。
    2. 电流传输不稳定:可能是由于接触不良或内部接触电阻过大导致。
    解决方案
    1. 重新焊接:检查焊接是否牢固,并进行必要的重新焊接。
    2. 清洁接触点:使用适当的清洁剂清除接触点上的污垢和氧化物。
    3. 更换连接器:如果多次清洁无效,可能需要更换新的连接器以保证稳定性和可靠性。

    总结和推荐


    Mill-Max 的弹簧式连接器系列 824 和 826 在性能、可靠性和耐用性方面表现出色。它们广泛应用于自动化设备、医疗设备和消费电子产品等领域,能够满足高可靠性需求。强烈推荐在需要高质量连接器的项目中使用 Mill-Max 的这一系列产品。

826-22-020-00-001000参数

参数
触头镀层
触头数量 20
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 2
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

826-22-020-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

826-22-020-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 826-22-020-00-001000 826-22-020-00-001000数据手册

826-22-020-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.3805 ¥ 214.4652
10+ $ 19.6236 ¥ 165.8194
20+ $ 19.6128 ¥ 165.7282
60+ $ 19.602 ¥ 165.6369
100+ $ 15.2355 ¥ 128.74
500+ $ 14.469 ¥ 122.2631
库存: 71
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 214.46
直接购买
加入购物车
