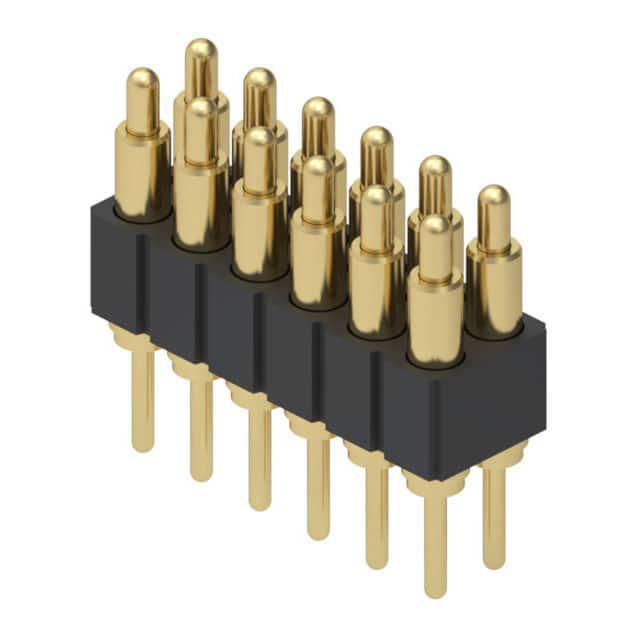

838-22-012-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2mm 2 12 铜合金 250nm 金 通孔安装
供应商型号: ED10886-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 838-22-012-10-001101

838-22-012-10-001101概述

    弹簧负载连接器技术手册

    产品简介


    弹簧负载连接器(Spring-Loaded Connectors)是一种用于电路板连接的特殊连接器。这类连接器广泛应用于电信、计算机、消费电子产品等领域。它们通过内部弹簧提供可靠的电气接触,从而确保长时间的稳定运行。
    产品系列:
    - 单排系列:836
    - 双排系列:838
    这些连接器采用2mm间距的直插式安装方式,提供了单排和双排的选择,适用于各种不同的应用需求。

    技术参数


    弹簧负载连接器的技术规格如下:
    | 参数 | 规格 |

    | 材料 | 接触针与底座:黄铜合金镀金(0.51μm金 + 2.54μm镍)
    弹簧:铍铜镀金(0.25μm金)
    绝缘体:高温热塑塑料,UL94 V-0等级 |
    | 机械特性 | 弹簧力:初始高度时25克
    中部行程时60克
    耐久性:高达100万次循环 |
    | 电气特性 | 额定电压:交流100V/直流150V
    额定电流:每接触点连续2A,峰值3A
    接触电阻:最大20毫欧
    绝缘电阻:最小10000兆欧
    介电强度:最小700VRMS
    电容:最大1pF |

    产品特点和优势


    - 高可靠性:采用精密加工的活塞/基座和镀金组件,保证了高达100万次的循环寿命。
    - 大电流传输能力:每个接触点可承受连续2A、峰值3A的电流,满足多种应用场景的需求。
    - 耐温特性:绝缘体采用高温热塑塑料,适合波峰焊和回流焊工艺。
    - 兼容性:专为手动插入设计,适用于直径0.76±0.08mm的镀通孔。

    应用案例和使用建议


    弹簧负载连接器适用于多种应用场景,如数据通信、医疗设备、工业控制等。例如,在高速数据传输系统中,这些连接器能够确保稳定的数据传输而不受环境影响。
    使用建议:
    1. 在安装过程中,确保将连接器垂直插入电路板上的孔中。
    2. 确认焊接过程中的温度和时间控制得当,以避免对连接器造成损伤。
    3. 定期检查连接器的状态,及时更换磨损严重的部件。

    兼容性和支持


    弹簧负载连接器系列(836和838)均符合RoHS标准,确保环保要求。制造商Mill-Max提供了详细的技术支持和服务,确保用户能够顺利安装和使用这些产品。

    常见问题与解决方案


    1. 连接器不导通:
    - 检查连接器是否正确安装,确保接触良好。
    - 确认焊接过程无误,没有虚焊或短路。
    2. 连接器温度过高:
    - 检查电流是否超出额定值,避免过载。
    - 检查散热情况,确保连接器周围的环境通风良好。

    总结和推荐


    弹簧负载连接器凭借其高可靠性、高电流传输能力和广泛的适用性,成为众多应用场合的理想选择。这些连接器不仅符合严格的RoHS标准,还提供了完善的售后服务和技术支持。因此,强烈推荐在需要可靠电气连接的应用中使用弹簧负载连接器。
    Mill-Max Mfg. Corp.提供的这些连接器是市场上高性能和耐用性的代表,非常适合那些需要长期稳定连接的应用场景。

838-22-012-10-001101参数

参数
材料 铜合金
排数 2
触头镀层
触头数量 12
触头镀层厚度 250nm
类型 Piston
间距 2mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

838-22-012-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

838-22-012-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 838-22-012-10-001101 838-22-012-10-001101数据手册

838-22-012-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.8488 ¥ 82.4221
43+ $ 7.5528 ¥ 63.2077
129+ $ 6.9894 ¥ 58.4929
516+ $ 6.3386 ¥ 53.0462
1032+ $ 6.0364 ¥ 50.517
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.42
