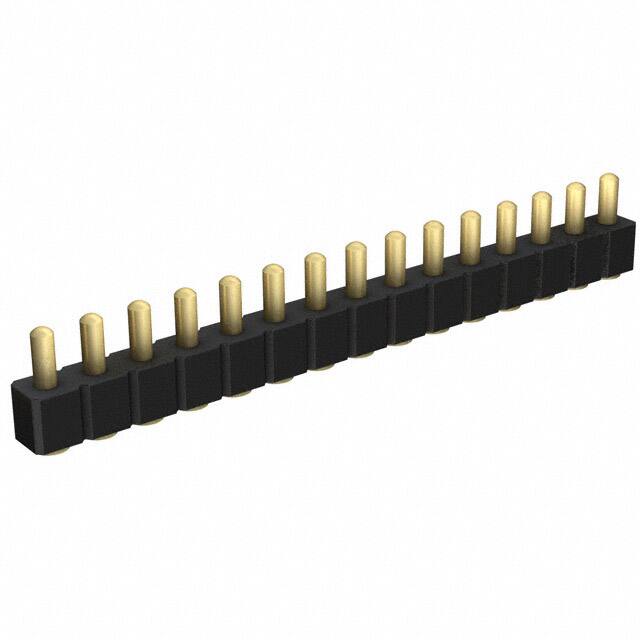

811-22-015-30-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 15 铜合金 510nm 金 贴片安装 38.1mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 弹簧式 811-22-015-30-004-101

811-22-015-30-004-101概述

    # Spring-Loaded Connectors 技术手册解读

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一系列高精度弹簧加载式连接器,适用于多种工业和消费电子应用。这些连接器采用精密制造工艺,具有卓越的机械和电气性能,能够在恶劣环境下保持稳定可靠的表现。产品主要分为单排和双排两种类型,涵盖不同高度和接触风格,广泛应用于表面安装、自动化组装等领域。
    主要功能
    - 提供稳定且可重复的电气连接。
    - 具备出色的耐久性和可靠性,支持高达 1,000,000 次循环操作。
    - 支持表面贴装技术(SMT),适合自动化生产流程。
    应用领域
    - 工业控制与自动化设备。
    - 医疗电子设备。
    - 通信设备。
    - 军事与航空航天系统。
    - 消费类电子产品。

    技术参数


    材料
    - 接触部分:黄铜合金,经过 20μ” 镀金(覆盖 100μ” 镍)处理。
    - 弹簧:铍铜,镀 10μ” 金。
    - 绝缘体:高性能热塑性材料,符合 UL94 V-0 等级。
    机械性能
    - 初始弹簧力:25 克。
    - 中行程弹簧力:60 克。
    - 耐久性:1,000,000 次操作。
    - 平面度:单排最大为 0.005 英寸(最多 10 引脚);双排最大为 0.005 英寸(最多 20 引脚)。
    电气性能
    - 电压等级:100Vrms/150Vdc。
    - 电流等级:连续 2 安培,峰值 3 安培。
    - 接触电阻:≤20mΩ。
    - 绝缘电阻:≥10,000MΩ。
    - 介电强度:≥700Vrms。
    - 电容值:≤1pF。

    产品特点和优势


    独特功能
    - 长行程设计:相较于传统连接器,这些连接器具有更长的行程,适合需要较大位移的应用场景。
    - 自动化兼容性:支持真空拾取夹具,便于自动贴片机操作。
    - 模块化设计:多种接触高度和风格可供选择,满足多样化需求。
    市场竞争力
    - 高可靠性:通过严格的机械测试,确保长期使用中的稳定性。
    - 环保合规:符合 RoHS-2 和 2011/65/EU 法规要求。
    - 多功能适应性:适用于从低引脚数到高密度布局的各种设计需求。

    应用案例和使用建议


    应用场景
    - 工业控制板:在机器人或自动装配线中实现高效信号传输。
    - 医疗设备:用于高精度医疗器械内部电路板之间的连接。
    - 消费电子产品:如智能手表和可穿戴设备,需要紧凑且耐用的连接方案。
    使用建议
    - 在选择具体型号时,根据实际应用场景考虑引脚数量和高度。
    - 注意焊接温度和时间控制,避免因过热导致损坏。
    - 确保正确安装,避免过度压力对弹簧造成损伤。

    兼容性和支持


    兼容性
    - 设备兼容性:与标准 PCB 设计兼容,支持常见的表面贴装工艺。
    - 配件支持:提供真空拾取夹具和载带包装选项,方便大规模生产和组装。
    支持信息
    - 客户可以联系 Mill-Max 技术支持团队获取更多定制化服务和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在使用中出现松动 | 确认安装过程中是否已达到正确的插拔力。 |
    | 插拔过程中接触不良 | 检查是否有异物堵塞或接触表面氧化,必要时清洁后再重新测试。 |
    | 无法达到预期电流承载能力 | 检查实际负载是否超出额定范围,调整电路设计以匹配连接器的能力。 |

    总结和推荐


    综合评估
    Spring-Loaded Connectors 的核心优势在于其卓越的耐用性、灵活性和环保特性。无论是小型嵌入式设备还是大型工业设备,都能从中受益。特别是在需要频繁插拔、抗震能力强且要求高可靠性的场合,这些连接器无疑是理想的选择。
    推荐结论
    强烈推荐使用 Spring-Loaded Connectors,尤其对于那些寻求高品质、高性价比连接解决方案的设计工程师和制造商。结合其广泛的兼容性和厂商提供的技术支持,这些连接器将成为众多项目的最佳伙伴。
    联系方式
    Mill-Max Mfg. Corp.
    地址:190 Pine Hollow Road, P.O. Box 300, Oyster Bay, NY 11771
    电话:+1 516-922-6000
    官网:www.mill-max.com
    通过以上详细解读,您可以更好地了解并利用这些先进的弹簧加载式连接器,为您的项目带来更大的价值!

811-22-015-30-004-101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 15
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 38.1mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装
