319-10-103-40-080001

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 1 3 黄铜 250nm 金 贴片安装
供应商型号: 575-3191010340080001
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 319-10-103-40-080001

319-10-103-40-080001概述


    产品简介

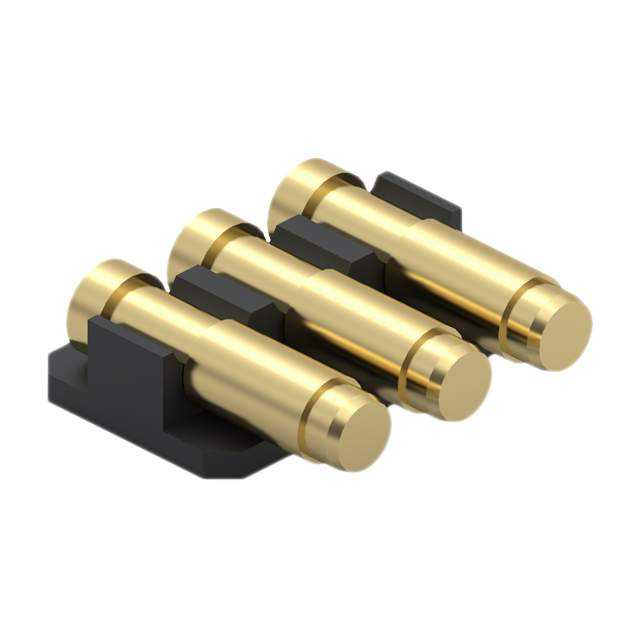

    产品名称:弹簧加载水平安装目标连接器
    产品编号:319-10-103-40-080001
    描述:该连接器为扁平面靶型设计,具有弹簧加载式插针头,可水平安装。它属于单排表面贴装式连接器,主要用于实现电子设备之间的信号传输。该连接器适用于广泛的电子产品和设备中,如通讯设备、计算机、工业控制系统等。

    技术参数


    - 插针数:3
    - 每卷数量:1450
    - 镀层代码:10
    - 壳体电镀:10微英寸金覆盖100微英寸镍
    - 包装方式:带状包装
    - 产品型号:319-10-103-40-080001
    - RoHS合规性:符合
    - 化学成分:黄铜合金(ASTM B16标准)含铜63%,铅3.7%(最大值),铁0.35%(最大值),锌余量;或黄铜合金(ASTM B455标准)含铜60%,铅3.5%(最大值),铁0.35%(最大值),锌余量
    - 熔点:1000°C/840°C(液态/固态)
    - 绝缘材料:聚对苯二甲酸酯(品牌:Thermx CG933,黑色)
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:最小10,000兆欧姆
    - 耐热温度:529°F (276°C) @ 66 psi
    - 介电强度:最小1000 VRMS(系列117热缩管最小700 VRMS)

    产品特点和优势


    - 高可靠性:采用黄铜合金制造,具备出色的机械强度和导电性。
    - 高兼容性:多种镀层选项适应不同应用需求。
    - 耐高温:绝缘材料耐受高温,适合焊接及再流焊工艺。
    - 低维护成本:结构设计简单,维护简便。
    - 环保认证:符合RoHS、REACH和DRC冲突矿产法规要求。

    应用案例和使用建议


    该连接器常用于各种高速数据传输接口中,特别是在需要高可靠性的场合,例如计算机内部板卡间的连接。在具体应用时,建议根据实际情况选择合适的焊接工艺以确保连接器的稳定性和可靠性。对于需要频繁弯折的应用场合,建议在加工后进行部分退火处理以提高柔性。在多尘或湿度较高的环境中使用时,可以考虑增加防尘套或密封胶等措施来保护连接器免受外部环境的影响。

    兼容性和支持


    该产品与其他符合相同规格的电子元器件高度兼容,能够轻松集成到现有系统中。制造商提供了详尽的技术支持文档,并提供定制化服务,以满足特定客户的需求。此外,还提供定期的产品更新和技术咨询,帮助用户及时获取最新的技术和解决方案。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    解决方案:检查焊接温度和时间是否正确,确保助焊剂清洁无杂质。如有必要,更换助焊剂。
    2. 问题:接触电阻过高。
    解决方案:重新清洗或更换插针和插座,确保良好的接触。
    3. 问题:插拔次数有限,影响使用寿命。
    解决方案:检查安装是否符合规范,避免过度弯曲插针。如有必要,可采用耐磨损材料替换。

    总结和推荐


    总结:这款弹簧加载水平安装目标连接器凭借其出色的设计和卓越的性能,在电子设备中表现出色,尤其适用于需要高可靠性连接的应用场合。
    推荐:鉴于其多项技术优势和广泛的应用范围,强烈推荐使用此款连接器,以提升系统的整体性能和稳定性。

319-10-103-40-080001参数

参数
触头镀层
触头数量 3
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
排数 1
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

319-10-103-40-080001厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

319-10-103-40-080001数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 319-10-103-40-080001 319-10-103-40-080001数据手册

319-10-103-40-080001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.14 ¥ 34.983
100+ $ 3.8124 ¥ 32.2148
250+ $ 3.6612 ¥ 30.9371
500+ $ 2.1924 ¥ 18.5258
1450+ $ 1.323 ¥ 11.1794
2900+ $ 1.2285 ¥ 10.3808
4350+ $ 1.197 ¥ 10.1147
库存: 366
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.98
