首页  >  产品百科  >  812-22-006-30-008101

812-22-006-30-008101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 6 铜合金 510nm 金 贴片安装 15.24mm(长度)*2.54mm(高度)
供应商型号: ED8195-06-ND
供应商: Digi-Key
标准整包数: 1

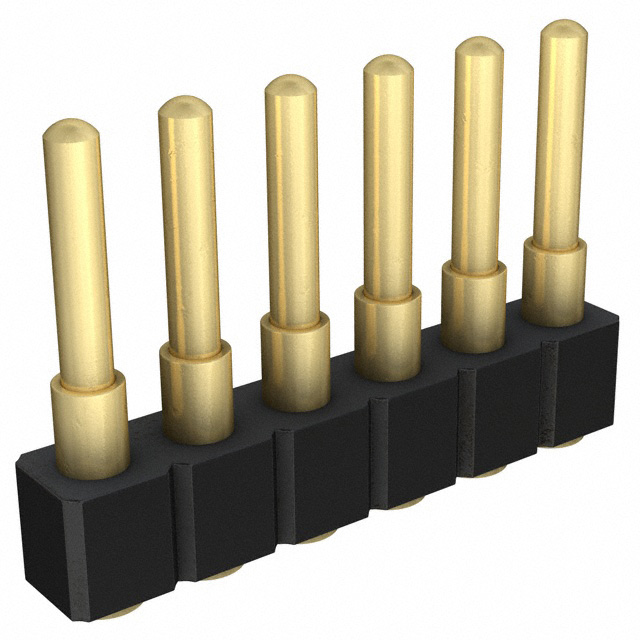

MILL-MAX 矩形连接器 - 弹簧式 812-22-006-30-008101

812-22-006-30-008101概述

    SPRING LOADED CONNECTORS 技术手册

    1. 产品简介


    弹簧加载连接器(Spring Loaded Connectors)是用于电路板之间电连接的关键组件。这些连接器具有多种型号,包括表面贴装(Surface Mount)、高轮廓(High Profile)和通孔安装(Thru-Hole Mount)版本。单行和双行配置使得它们能够适应不同的应用场景。这些连接器广泛应用于便携式仪器充电座、电缆端接、PCB连接、内部电池连接等领域。

    2. 技术参数


    | 参数类型 | 值 |

    | 接触材料 | 机加工铜合金镀金(金层0.51µm,镍层2.54µm) |
    | 弹簧材料 | 铍青铜镀金(金层0.25µm) |
    | 绝缘体 | 耐高温热塑塑料,UL94 V-0等级 |
    | 力学性能 | 初始高度处弹簧力25克,行程中部60克,满行程95克 |
    | 耐久性 | 最小循环次数1,000,000次 |
    | 电气性能 | 额定电压100Vrms/150Vdc,连续电流2A,峰值电流3A,最大接触电阻20mΩ,最小绝缘电阻10,000MΩ,最小耐压强度700Vrms,最大电容1pF |

    3. 产品特点和优势


    - 长行程设计:相对于低轮廓装配,这些连接器的活塞具有较长的行程。
    - 高循环寿命:确保至少1,000,000次循环。
    - 高效散热:低电阻设计,适合高电流应用。
    - 耐用性:材料选择确保了长期的稳定性和可靠性。
    - 兼容性强:适用于多种应用场景,如便携式设备充电座、PCB连接等。

    4. 应用案例和使用建议


    - 电缆端接:弹簧加载连接器提供了一种可靠的端接方式,特别适合高频信号传输。
    - 充电座:高可靠性的连接,确保充电过程的安全和稳定性。
    - PCB连接:适用于多种电路板的连接需求,方便装配和维修。
    使用建议:
    - 确保连接器插入正确且均匀受力,以延长使用寿命。
    - 注意安装方向和位置,避免过度弯曲导致损坏。

    5. 兼容性和支持


    - 兼容性:适用于2.54mm间距,提供多种高度选择,确保与现有系统无缝集成。
    - 支持:厂商提供详细的安装指导和技术支持,包括在线文档和培训资源。

    6. 常见问题与解决方案


    - Q:如何确保正确的安装方向?
    - A: 请参考技术手册中的详细说明和插图,确保接触面朝向正确方向。

    - Q:长时间使用后,连接器出现故障怎么办?
    - A: 检查是否超过额定循环次数,若超出请更换新的连接器;如未超频,请检查连接器是否受到机械损伤。

    7. 总结和推荐


    总结:弹簧加载连接器以其高可靠性、长寿命和多功能性,在众多应用场景中表现出色。它提供了卓越的电气性能和机械性能,能够满足现代电子设备对高性能连接器的需求。
    推荐:我们强烈推荐使用这种类型的连接器,特别是在需要高频率、高可靠性电连接的应用中。

812-22-006-30-008101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 6
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装

812-22-006-30-008101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

812-22-006-30-008101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 812-22-006-30-008101 812-22-006-30-008101数据手册

812-22-006-30-008101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6808 ¥ 48.0028
10+ $ 4.631 ¥ 39.1323
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48
