399-10-139-10-008000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 配接目标 2.54mm 1 39 铜合金 250nm 金 通孔安装
供应商型号: Q-399-10-139-10-008000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 399-10-139-10-008000

399-10-139-10-008000概述


    产品简介


    产品类型与功能

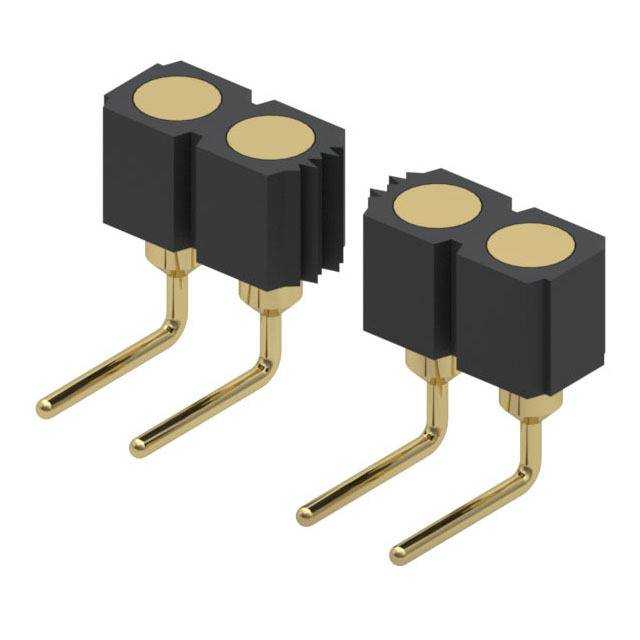

    本文介绍的产品是Mill-Max制造的399-10-139-10-008000型插接头。这款产品属于弹簧加载目标连接器,主要用于通过孔式安装,适合单排设计,具有直角安装的特点。它的核心部件是连接器的插针部分,采用铜锌合金(Brass Alloy)制成,以确保出色的导电性能和耐久性。
    应用领域
    此类产品广泛应用于消费电子、工业自动化、计算机及网络设备、通信设备等领域。由于其优异的电气性能和可靠的机械强度,它非常适合需要高可靠性和良好导电性的应用场景。

    技术参数


    | 参数 | 规格 |

    | 插针材料 | 铜锌合金(Brass Alloy) |
    | 插针镀层 | 10微英寸金覆盖100微英寸镍 |
    | 插孔数量 | 39 |
    | 级别 | LOOSE PIN: 1940 |
    | 工作电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | ≥10,000兆欧 |
    | 材料耐热温度 | 276°C(66psi) |
    | 绝缘材料 | 聚酯(PCT, Thermx CG933, 黑色) |

    产品特点和优势


    - 高可靠性:采用铜锌合金材料,具有良好的机械强度和导电性能,适用于严苛的工作环境。
    - 环境适应性:PCT聚酯绝缘材料耐高温(276°C),满足不同工作温度的需求。
    - 易于焊接:适合通过焊接实现可靠连接,支持传统和无铅回流焊接工艺。
    - 环保标准:符合RoHS、REACH等环保标准,确保使用安全。

    应用案例和使用建议


    应用案例
    此类产品广泛应用于各种电子设备,如计算机主板上的插接头、工业控制设备中的接口板等。其独特的弹簧加载设计可以有效保证接触可靠性,降低因振动导致的接触不良风险。
    使用建议
    - 在组装过程中,确保所有焊点均匀分布并避免过热导致的损坏。
    - 在安装时注意插头的方向,避免错误插入造成损坏。
    - 对于长期暴露在高湿度或温度波动较大的环境中,建议增加适当的防护措施以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品支持与大多数标准电气系统兼容,可作为通用接口用于不同型号的电路板。
    - 技术支持:Mill-Max提供全面的技术支持和售后服务,客户可通过其官方网站获取最新的产品信息和用户指南。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方法:检查焊接温度是否合适,重新调整烙铁温度;确认焊盘清洁无污物;适当延长焊接时间以确保充分熔化焊锡。

    2. 问题:产品外观变形。
    - 解决方法:确认存储条件正确,避免在过高温度下存放;检查运输过程中的包装是否合理。

    总结和推荐


    优点
    - 出色的机械强度和电气性能。
    - 优秀的环境适应能力。
    - 符合国际环保标准,使用安全。
    推荐意见
    综上所述,Mill-Max生产的399-10-139-10-008000型插接头是一款具备高可靠性和广泛应用领域的优质产品。无论是对于专业工程师还是普通用户,该产品都能提供稳定可靠的性能保障,建议在相关领域内积极推广使用。

399-10-139-10-008000参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 39
触头镀层厚度 250nm
类型 配接目标
安装方式 通孔安装
零件状态 在售

399-10-139-10-008000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-10-139-10-008000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 399-10-139-10-008000 399-10-139-10-008000数据手册

399-10-139-10-008000封装设计

查看详情并下载
Symbol
Footprint
3D Model
