首页  >  产品百科  >  826-22-026-00-001000

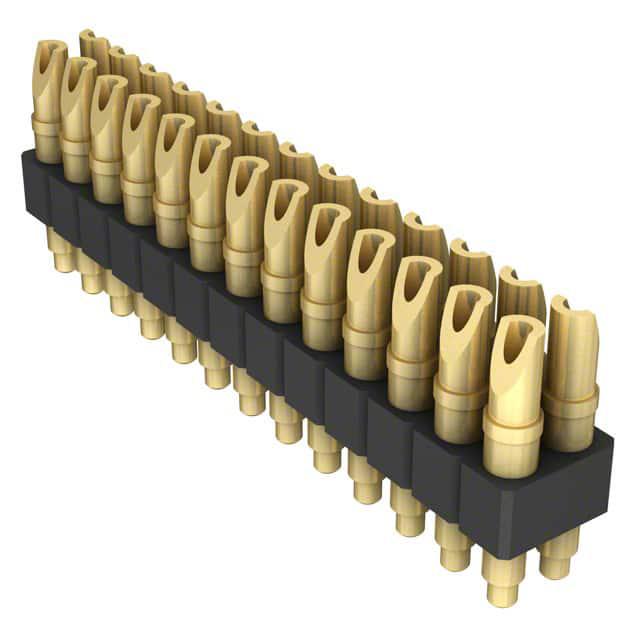

826-22-026-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 26 铍 510nm 金 焊接安装,通孔安装
供应商型号: Q-826-22-026-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 826-22-026-00-001000

826-22-026-00-001000概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Mill-Max Mfg. Corp. 的弹簧负载连接器(Spring-Loaded Connectors)系列824和826,提供单行和双行版本,适用于2.54毫米网格的焊杯式引脚头。这些连接器以其卓越的耐用性和高可靠性,在多种工业应用中被广泛采用,如消费电子产品、汽车系统和电信设备。

    技术参数


    - 材料
    - 触点活塞和基座:黄铜合金,镀0.51微米金层和2.54微米镍层
    - 弹簧:铍青铜,镀0.25微米金
    - 绝缘体:高温热塑性塑料,UL94 V-0等级
    - 机械特性
    - 初始高度弹簧力:25克
    - 中行程弹簧力(0.7mm):60克
    - 寿命:高达1,000,000次循环
    - 电气特性
    - 电压额定值:100VRMS/150VDC
    - 电流额定值:每触点连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧
    - 绝缘强度:最小700VRMS
    - 电容:最大1皮法拉

    产品特点和优势


    - 高耐久性:高达1,000,000次循环寿命,保证长期稳定运行。
    - 低接触电阻:最大20毫欧姆,确保低损耗传输。
    - 兼容性强:适用于广泛的电路板设计,包括单行和双行布局。
    - 高性能材料:采用优质黄铜合金和铍青铜材料,确保良好的导电性和机械性能。
    - 易于安装:弹簧针具有焊杯端子,方便焊接22AWG线材。

    应用案例和使用建议


    - 应用案例:这类连接器常用于便携式电子设备(如智能手机、平板电脑),汽车传感器系统,以及各种需要可靠连接的工业控制装置。
    - 使用建议:
    - 在安装前检查所有部件是否完好无损。
    - 确保焊杯端子正确焊接,以保证最佳电气连接。
    - 使用适当的工具进行安装,避免过度压力导致损坏。

    兼容性和支持


    - 兼容性:支持2.54毫米网格设计,与多种标准组件兼容。
    - 支持和服务:制造商提供详细的技术支持和维护服务,确保客户能够充分利用这些连接器的优势。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查所有连接器部件是否清洁无损,并重新焊接或安装。
    - 问题2:电阻过高
    - 解决方案:确认焊点质量良好,避免虚焊。必要时更换连接器。
    - 问题3:机械磨损
    - 解决方案:定期检查连接器的磨损情况,根据使用寿命及时更换。

    总结和推荐


    总体而言,Mill-Max的Series 824和826弹簧负载连接器在机械性能、电气特性和耐用性方面表现出色,是市场上非常受欢迎的选择。无论是对高可靠性的需求还是在成本效益方面的考虑,这些连接器都值得信赖。强烈推荐在各种电子应用中使用Mill-Max的弹簧负载连接器。

826-22-026-00-001000参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 2
触头镀层
触头数量 26
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

826-22-026-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

826-22-026-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 826-22-026-00-001000 826-22-026-00-001000数据手册

826-22-026-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 15.3215 ¥ 127.168
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 127168
