824-22-002-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 2 铍 510nm 金 焊接安装,通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 575-8242200200001000
供应商: Mouser
标准整包数: 1

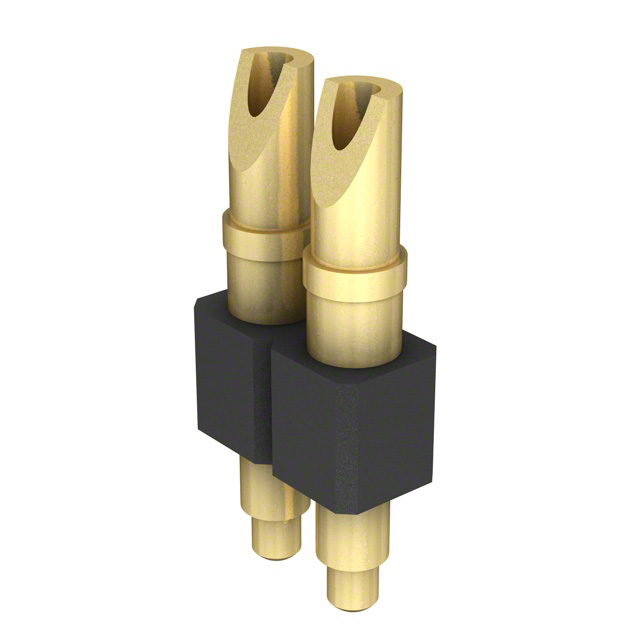

MILL-MAX 矩形连接器 - 弹簧式 824-22-002-00-001000

824-22-002-00-001000概述

    电子元器件产品技术手册

    产品简介


    本产品是一款弹簧式连接器,型号为824-22-002-00-001000。主要用于电子线路的接线和焊接,特别适用于要求高稳定性和耐久性的场合。产品具备良好的机械强度和电气性能,可以广泛应用于航空航天、汽车电子、通信设备及工业控制等领域。

    技术参数


    - 针脚数量: 2
    - 引脚材料:
    - 内接触件(弹簧):10微英寸镀金
    - 外壳:20微英寸镀金,覆盖100微英寸镍
    - 引脚终端:黄铜合金360或385,符合ASTM B16或B455标准
    - 绝缘材料: 尼龙46(高温)
    - 绝缘材料特性: 玻璃填充尼龙,UL 94 V-O阻燃等级
    - 热变形温度(HDT): 290°C @ 264 psi
    - 公差:
    - PCB终端针脚与插座:直径±0.002英寸,长度±0.005英寸,角度±2°
    - 弹簧式针脚:直径±0.002英寸,长度±0.006英寸,角度±2°

    产品特点和优势


    - 高强度材料: 黄铜合金360或385具有良好的机械性能和电导率,适合高负载应用。
    - 镀层保护: 镀金外壳及内接触件可有效防止腐蚀,延长产品使用寿命。
    - 高温耐受性: 尼龙46材料具有出色的耐温性能,适合极端环境下的应用。
    - 高精度制造: 严格的质量控制和精密加工确保了产品的高可靠性。

    应用案例和使用建议


    - 应用实例: 该连接器广泛用于航空航天设备中的信号传输、汽车电子系统中的传感器连接、通信设备中的数据接口以及工业自动化控制系统中的信号连接。
    - 使用建议: 在安装时,确保引脚终端与电路板的焊点稳固,避免松动。对于频繁插拔的应用场景,建议定期检查连接器的磨损情况并及时更换。

    兼容性和支持


    - 兼容性: 该连接器设计用于标准尺寸的PCB板,可与其他符合行业标准的电子元器件兼容。
    - 支持服务: Mill-Max公司提供详细的技术文档和售后服务,包括技术咨询、故障排查等。

    常见问题与解决方案


    - 问题1: 连接器安装后出现接触不良
    - 解决方案: 检查焊点是否牢固,必要时重新焊接;确认连接器安装方向正确。
    - 问题2: 使用过程中出现连接器过热
    - 解决方案: 检查安装环境,确保良好的散热条件;检查电源电压是否在额定范围内。
    - 问题3: 长期使用后接触电阻增大
    - 解决方案: 定期清洁接触面,去除氧化物;检查安装是否稳固,避免接触不良。

    总结和推荐


    综上所述,824-22-002-00-001000是一款高性能的弹簧式连接器,具有出色的机械强度、电气性能和环境适应性。其在航空航天、汽车电子、通信设备和工业控制等多个领域的广泛应用证明了其卓越的产品性能和市场竞争力。因此,强烈推荐该产品作为高可靠性应用中的首选连接器。

824-22-002-00-001000参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
触头镀层
触头数量 2
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

824-22-002-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

824-22-002-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 824-22-002-00-001000 824-22-002-00-001000数据手册

824-22-002-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7715 ¥ 23.2529
10+ $ 2.2885 ¥ 19.2005
100+ $ 2.0196 ¥ 16.9444
250+ $ 1.8576 ¥ 15.5853
500+ $ 1.6848 ¥ 14.1355
1000+ $ 1.3965 ¥ 11.7166
2000+ $ 1.3335 ¥ 11.1881
5000+ $ 1.302 ¥ 10.9238
库存: 654
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.25
