813-22-062-30-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 62 铜合金 510nm 金 贴片安装
供应商型号: Q-813-22-062-30-003101
供应商: 期货订购
标准整包数: 1

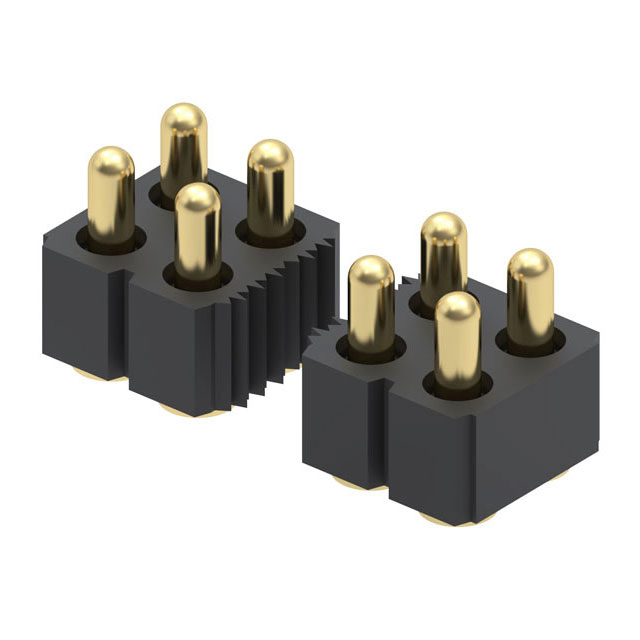

MILL-MAX 矩形连接器 - 弹簧式 813-22-062-30-003101

813-22-062-30-003101概述

    Spring-Loaded Connectors: A Comprehensive Guide

    1. 产品简介


    Mill-Max Manufacturing Corp. 提供了一系列弹簧加载连接器,包括系列811、812、813和814。这些连接器适用于表面贴装技术(SMT),设计用于在紧凑的空间内实现高可靠性电气连接。系列811和813采用单排和双排设计,适用于低轮廓应用;系列812和814为中等轮廓设计,具有更大的机械强度;系列819和820则是长行程设计,提供更长的接触距离;系列810是水平表面贴装设计,适用于垂直安装。这些连接器广泛应用于电子设备中的电路板连接,提供可靠的电气连接和机械固定。

    2. 技术参数


    | 参数 | 系列811/813 | 系列812/814 | 系列819/820 | 系列810 |

    | 材料 | 黄铜镀金+镍镀层 | 黄铜镀金+镍镀层 | 黄铜镀金+镍镀层 | 黄铜镀金+镍镀层 |
    | 弹簧力@初始高度 | 25克 | 25克 | 25克 | 25克 |
    | 弹簧力@中点行程 | 60克 | 60克 | 60克 | 60克 |
    | 寿命 | 1,000,000次循环 | 1,000,000次循环 | 1,000,000次循环 | 1,000,000次循环 |
    | 电压等级 | 100VRMS/150VDC | 100VRMS/150VDC | 100VRMS/150VDC | 100VRMS/150VDC |
    | 电流等级 | 连续2A,峰值3A | 连续2A,峰值3A | 连续2A,峰值3A | 连续2A,峰值3A |
    | 接触电阻 | ≤20毫欧 | ≤20毫欧 | ≤20毫欧 | ≤20毫欧 |
    | 绝缘电阻 | ≥10,000兆欧 | ≥10,000兆欧 | ≥10,000兆欧 | ≥10,000兆欧 |
    | 耐压等级 | 700VRMS最小 | 700VRMS最小 | 700VRMS最小 | 700VRMS最小 |
    | 容量 | ≤1皮法 | ≤1皮法 | ≤1皮法 | ≤1皮法 |

    3. 产品特点和优势


    - 模块化设计:这些连接器可在.100"网格上使用,具有多种高度选项,可以灵活配置,以适应不同的设计需求。
    - 长寿命:1,000,000次循环的寿命确保长期可靠性。
    - 高强度:精密加工的活塞/基座和金镀层组件保证了高机械强度。
    - 高电流承载能力:连续电流2A,峰值3A,适合高电流应用。
    - 高温耐受性:高温度热塑性绝缘体适合表面贴装工艺。

    4. 应用案例和使用建议


    - 多板系统:这些连接器适用于多层电路板系统的垂直堆叠,确保可靠的电气连接。
    - 便携设备:由于其紧凑的设计和高可靠性,适合用于便携式设备如智能手机和平板电脑。
    - 自动化组装:Tape and Reel包装支持自动拾放机装配,提高了生产效率。

    5. 兼容性和支持


    - 兼容性:这些连接器与其他标准组件兼容,如Mill-Max的其他产品线。
    - 技术支持:Mill-Max提供了全面的技术支持,包括定制设计服务和现场应用工程师支持。

    6. 常见问题与解决方案


    - 问题:如何处理高密度针脚的问题?
    - 解决办法:联系技术支援获取建议,或者选择支持更高针脚数的型号。
    - 问题:在焊接过程中如何避免损坏?
    - 解决办法:使用真空吸管夹具将连接器固定在电路板上,进行自动化拾放装配。

    7. 总结和推荐


    Mill-Max制造的弹簧加载连接器在设计和性能方面表现出色。它们提供了高可靠性、长寿命和卓越的电气性能,使其成为许多应用领域的理想选择。根据上述分析,强烈推荐使用这些连接器来实现高可靠性的电气连接。
    通过详细的介绍和分析,我们相信这些连接器能够满足各种应用需求,无论是便携设备还是工业控制系统。如果您正在寻找高性能的弹簧加载连接器,Mill-Max的产品值得考虑。

813-22-062-30-003101参数

参数
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 62
触头镀层厚度 510nm
类型 Piston
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-062-30-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-062-30-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-062-30-003101 813-22-062-30-003101数据手册

813-22-062-30-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 17.8676 ¥ 148.3007
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 148300.7
