首页  >  产品百科  >  813-22-022-30-003-101

813-22-022-30-003-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 22 铜合金 510nm 金 贴片安装 27.94mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

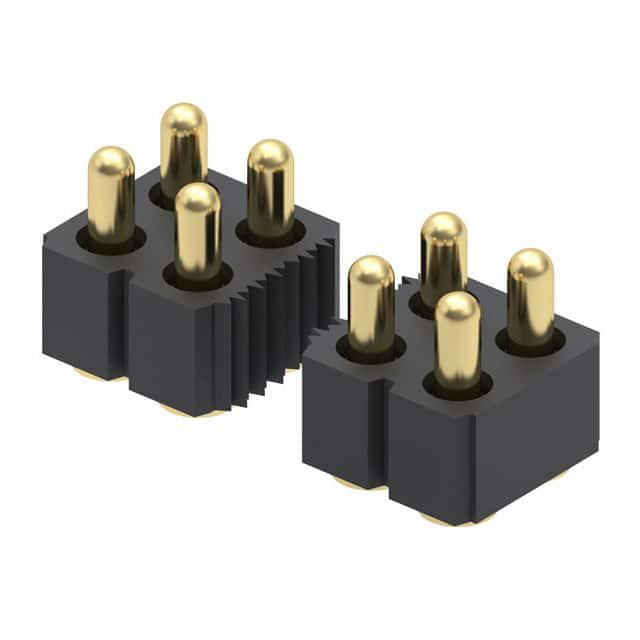

MILL-MAX 矩形连接器 - 弹簧式 813-22-022-30-003-101

813-22-022-30-003-101概述

    SPRING-LOADED CONNECTORS

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是专为满足高速、高频信号传输而设计的一种高效可靠的连接解决方案。这些连接器由Mill-Max Mfg. Corp.制造,适用于各种表面安装应用。主要产品系列包括811、812、813和814系列,提供单行和双行接触点选项,能够支持广泛的接触数量和高度变化。它们广泛应用于计算机、通信设备、消费电子产品、工业控制设备等领域。

    技术参数


    各系列的Spring-Loaded Connectors的技术规格如下所示:
    - 材料
    - 接触轴和底座:黄铜合金,经过20微米金镀层和100微米镍镀层处理
    - 弹簧:铍铜,经过10微米金镀层处理
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械特性
    - 初始高度的弹簧力:25克
    - 中行程处的弹簧力:60克(中行程点根据系列不同略有差异)
    - 耐久性:1,000,000次循环
    - 共面性:0.005英寸(单行最多10个接触点;双行最多20个接触点)
    - 电气特性
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续电流2A,峰值电流3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1皮法

    产品特点和优势


    Spring-Loaded Connectors的主要特点是其出色的电气性能和高耐久性。每种系列的设计都保证了长寿命耐用性(1,000,000次循环),并具有低电阻和高电流承载能力。精密加工的接触部件确保了高度一致的连接效果。这些连接器还适合自动化生产和表面贴装工艺,简化了装配流程。

    应用案例和使用建议


    这些连接器特别适用于需要频繁插拔且可靠性要求高的应用场合,如PCB板之间的高速数据传输。建议在选择合适系列时考虑具体的应用需求,例如接触点的数量和高度。对于大规模生产,可以利用自动贴装机进行批量组装,从而提高效率。

    兼容性和支持


    Mill-Max提供了详尽的支持文档和培训服务,以帮助用户正确安装和维护这些连接器。所有系列均可通过32毫米或44毫米宽的载带进行自动化贴装,并配有真空吸拾夹具。此外,它们符合RoHS标准,环保且易于回收。

    常见问题与解决方案


    - 问题1:接头插入后不稳定。
    - 解决方法: 检查接头是否与插孔匹配,确保正确的插入角度和力度。检查是否有异物堵塞插孔。
    - 问题2:接触电阻过高。
    - 解决方法: 清理连接部位的氧化层或其他污染物,重新焊接连接部位。确保正确使用清洁剂和工具。
    - 问题3:无法承受指定的电流。
    - 解决方法: 检查电路的设计是否符合电流要求,确认电流负载不超过连续2A或峰值3A。必要时增加散热措施。

    总结和推荐


    总体而言,Spring-Loaded Connectors凭借其卓越的电气性能、高耐久性和适配多种自动化生产的便利性,在许多应用中表现出色。对于需要高性能连接解决方案的工程师和技术人员来说,这是一个值得推荐的选择。

813-22-022-30-003-101参数

参数
触头镀层
触头数量 22
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
长*宽*高 27.94mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-022-30-003-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-022-30-003-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-022-30-003-101 813-22-022-30-003-101数据手册

813-22-022-30-003-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
