824-22-003-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 3 铍 510nm 金 焊接安装,通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: 575-8242200300001000
供应商: Mouser
标准整包数: 1

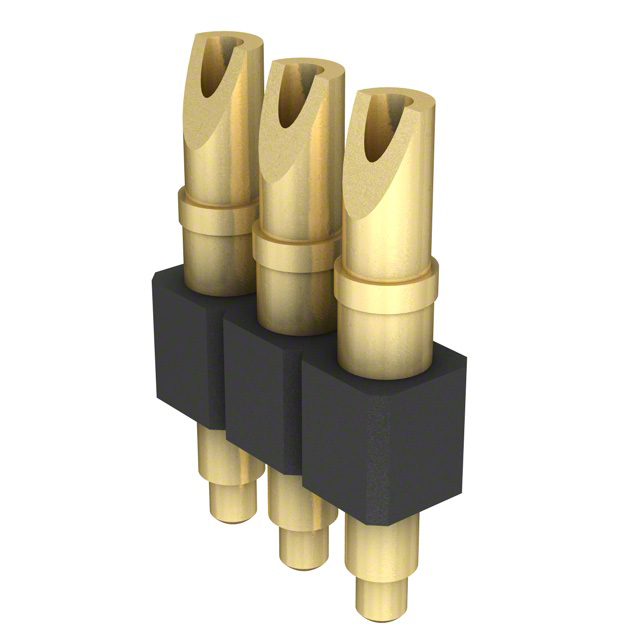

MILL-MAX 矩形连接器 - 弹簧式 824-22-003-00-001000

824-22-003-00-001000概述

    Mill-Max Interconnect SLC Header 技术手册解析

    1. 产品简介


    Mill-Max公司生产的824-22-003-00-001000型号为824-22-003-00-001000的弹簧加载式连接器,是一种垂直安装的焊杯尾部单排插头。这种连接器广泛应用于电子设备中的信号线连接,特别是在需要频繁插拔的应用场合,如测试设备和便携式电子产品中。

    2. 技术参数


    - 型号编号: 824-22-003-00-001000
    - 材质: 插针采用铜锌合金(Cu 61.5%, Zn 35.4%, Pb 3.1%),绝缘体材料为尼龙46(Stanyl TE250F6或TE250F9)
    - 插针数量: 3个
    - 镀层: 外壳镀20μ"金/100μ"镍,内弹簧镀10μ"金
    - 引脚信息: 引脚材料为黄铜合金,符合ASTM B 16标准
    - 耐热性: 绝缘体的热变形温度达到554°F(290°C)@ 264 psi
    - RoHS合规: 符合RoHS要求
    - 兼容性: 适用于需要快速插拔连接的应用场景,特别是高频信号传输

    3. 产品特点和优势


    - 快速插拔: 弹簧加载设计使其可以轻松实现快速插拔操作,提高了设备维护效率。
    - 耐用性高: 采用高导电率的黄铜合金作为插针材料,且镀有耐磨的金层,确保长期使用下的电气性能稳定。
    - 宽温度范围: 尼龙46材料具有出色的耐高温性能,适用于极端环境下的应用。
    - 环保认证: 全面符合RoHS、REACH以及DRC冲突矿物的规定,无铅、无镉等有害物质,保证产品安全可靠。

    4. 应用案例和使用建议


    - 应用场景: 常用于测试仪器、医疗设备、航空航天、通信系统等领域,尤其是在需要频繁插拔且对信号完整性有较高要求的场合。
    - 使用建议: 在高温环境下使用时,需确保引脚材料及外壳镀层的耐温性能满足应用需求;建议使用过程中定期检查连接器的磨损情况,及时更换以保持良好性能。

    5. 兼容性和支持


    - 兼容性: 该产品可与其他相同规格的电子元件配合使用,且与市面上主流的焊接设备兼容。
    - 厂商支持: Mill-Max公司提供全面的技术支持和售后服务,包括产品质量保证、产品定制及技术支持等。

    6. 常见问题与解决方案


    - 问题1: 插针与插座接触不良
    - 解决方案: 检查插针是否干净,必要时重新清洁;确认插入方向正确并完全插入。
    - 问题2: 高温环境下信号传输不稳定
    - 解决方案: 使用耐高温的绝缘材料,确保环境温度不超过产品设计极限值。
    - 问题3: 镀层出现腐蚀现象
    - 解决方案: 避免长时间暴露于腐蚀性环境中,必要时可采取防护措施,如涂抹防腐剂。

    7. 总结和推荐


    综上所述,Mill-Max 824-22-003-00-001000弹簧加载式连接器是一款高性能的电子元件,在多种恶劣环境下仍能保持稳定的电气性能和可靠的机械强度。其快速插拔设计和环保认证使其成为众多领域的理想选择。强烈推荐给需要高效连接解决方案的专业人士和企业。

824-22-003-00-001000参数

参数
触头数量 3
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
触头镀层
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装,管装

824-22-003-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

824-22-003-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 824-22-003-00-001000 824-22-003-00-001000数据手册

824-22-003-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.428 ¥ 45.8666
10+ $ 4.719 ¥ 39.8755
25+ $ 4.3416 ¥ 36.6865
100+ $ 4.0824 ¥ 34.4963
268+ $ 3.5748 ¥ 30.2071
536+ $ 3.3705 ¥ 28.4807
1072+ $ 2.877 ¥ 24.3107
2546+ $ 2.6775 ¥ 22.6249
库存: 788
