首页  >  产品百科  >  821-22-054-10-003101

821-22-054-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 54 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-054-10-003101
供应商: 期货订购
标准整包数: 1

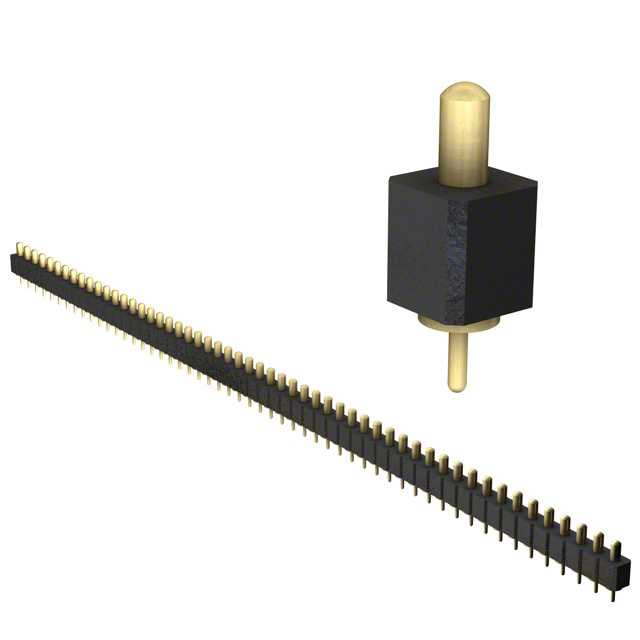

MILL-MAX 矩形连接器 - 弹簧式 821-22-054-10-003101

821-22-054-10-003101概述

    Spring-Loaded Connectors 技术手册解析

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是电子元器件行业中的重要产品之一,主要用于电路板之间或外部设备与电路板之间的信号传输。这些连接器采用弹簧机制,提供可靠且高效的连接,适用于各种电子设备,如计算机、通讯设备、医疗仪器、工业控制系统等。

    技术参数


    Spring-Loaded Connectors 的技术规格如下:
    - 材料:
    - 接触柱与基座:精密加工的铜合金,表面镀 100 微米镍,再镀 20 微米金
    - 弹簧:铍铜,表面镀 10 微米金
    - 绝缘体:高耐温热塑性塑料,UL94 V-0 级防火等级
    - 机械参数:
    - 初始高度 (A) 时的弹簧力:25 克
    - 中行程 (B/2) 时的弹簧力:60 克
    - 耐用性:高达 1,000,000 次循环
    - 电气参数:
    - 电压等级:交流 100Vrms / 直流 150V
    - 电流等级:每个接点连续 2 安培,峰值 3 安培
    - 接触电阻:最大 20 毫欧姆
    - 绝缘电阻:最小 10,000 兆欧姆
    - 介电强度:最小 700Vrms
    - 电容:最大 1 皮法拉

    产品特点和优势


    - 高可靠性:Spring-Loaded Connectors 使用精密加工的铜合金和镀金材料,确保了长期的耐用性和稳定性。
    - 高电流传输能力:可承受连续 2 安培和峰值 3 安培的电流,适合多种高电流应用场景。
    - 高密度设计:接触间距为 0.100 英寸,提供模块化接触柱,适合不同数量的接触需求。
    - 低接触电阻:接触电阻仅为最大 20 毫欧姆,减少能量损失和热损耗。
    - 耐高温:绝缘体材料适合表面贴装工艺,具备高耐温性能。

    应用案例和使用建议


    Spring-Loaded Connectors 可广泛应用于电路板间的信号传输,如在工业自动化控制系统、通信设备和医疗仪器中。例如,在工业自动化控制系统中,这些连接器可以实现高速的数据传输和电源供应,提高系统的可靠性和效率。使用建议如下:
    - 在安装前确保电路板通过孔的直径符合规范(φ 0.022 ± 0.003 英寸)。
    - 安装时应确保插针与插座对准,避免插针损坏。
    - 使用过程中定期检查连接器的电气性能和机械状态,确保长期稳定运行。

    兼容性和支持


    Spring-Loaded Connectors 具备良好的兼容性,可与市面上大多数标准 PCB 设计相匹配。厂商提供了详细的安装指南和技术支持,帮助用户顺利完成安装和维护工作。同时,这些连接器符合 RoHS-2 标准,满足环保要求。

    常见问题与解决方案


    - 问题一:连接器频繁脱落
    - 解决方法:检查插针与插座的接触是否良好,确认安装是否正确。
    - 问题二:接触电阻过高
    - 解决方法:清洁连接器接触面,去除氧化物和污垢。
    - 问题三:电流传输不稳定
    - 解决方法:检查是否有过载现象,适当调整电路配置。

    总结和推荐


    Spring-Loaded Connectors 是一款高可靠性、高性能的电子元器件产品,广泛应用于工业自动化、通讯设备和医疗仪器等领域。其独特的弹簧负载机制保证了可靠的连接和高电流传输能力。结合优秀的材料选择和严格的质量控制,使其在市场上具有较强的竞争力。强烈推荐给需要高效、可靠的电路连接解决方案的应用场合。

821-22-054-10-003101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 54
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
安装方式 通孔安装
零件状态 在售

821-22-054-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-054-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-054-10-003101 821-22-054-10-003101数据手册

821-22-054-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 16.2685 ¥ 135.0289
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 135028.9
