首页  >  产品百科  >  858-22-002-10-011101

858-22-002-10-011101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 4mm 1 2 铜合金 510nm 金 通孔安装
供应商型号: 575-8582200210011101
供应商: Mouser
标准整包数: 1

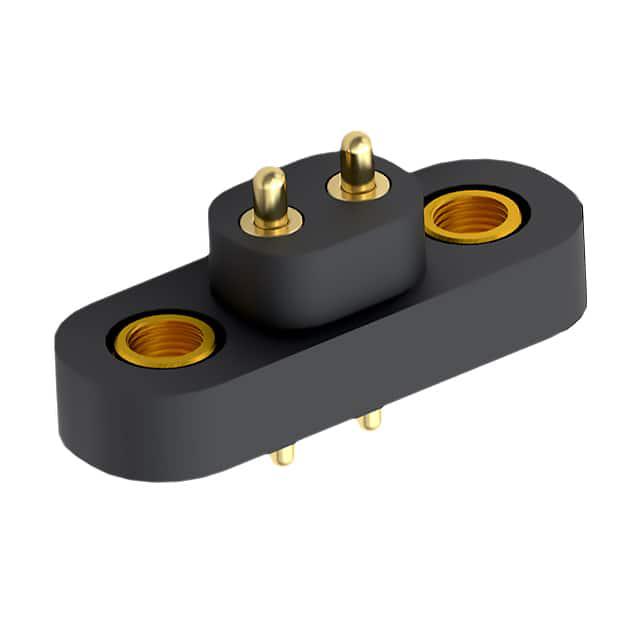

MILL-MAX 矩形连接器 - 弹簧式 858-22-002-10-011101

858-22-002-10-011101概述


    产品简介


    Mill-Max 858-22-002-10-011101:弹簧加载式插座连接器
    Mill-Max公司生产的858-22-002-10-011101是一款弹簧加载式插座连接器,主要用于实现垂直安装、通过孔式连接。这款连接器采用单排设计,支持快速插拔操作,广泛应用于需要高度可靠连接的工业和消费电子产品中。

    技术参数


    - 产品编号: 858-22-002-10-011101
    - 封装形式: 管装(Packaged in Tubes)
    - 引脚数量: 2
    - 管装数量: 23
    - 材质: 黄铜合金(符合ASTM B16或ASTM B455标准)
    - 黄铜合金360:
    - 化学成分: 最大Cu 63%, Pb 3.7%, Fe 0.35%, 锌其余部分
    - 屈服强度: 25-45ksi
    - 抗拉强度: 57-80ksi
    - 机械加工硬度: 80-90布氏硬度B
    - 电导率: 26% IACS
    - 熔点: 1000°C/840°C (液相/固相)
    - 黄铜合金385:
    - 化学成分: 最大Cu 60%, Pb 3.5%, Fe 0.35%, 锌其余部分
    - 屈服强度: 16ksi(最小)
    - 抗拉强度: 48ksi(最小)
    - 机械加工硬度: 80-90布氏硬度B
    - 电导率: 28% IACS
    - 熔点: 1000°C/840°C (液相/固相)
    - 绝缘材料: 尼龙46 (Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 耐高温性能: 在264psi下,热变形温度为554°F (290°C)

    产品特点和优势


    - 耐用性高: 这款连接器采用黄铜合金和尼龙46材料,确保了连接器在恶劣环境下的耐用性和可靠性。
    - 快速插拔: 弹簧加载的设计允许快速插拔操作,提高了连接的便捷性。
    - 高精度制造: 通过精密制造工艺确保每个连接器的一致性和精度。
    - 合规性好: 符合RoHS、REACH、DRC冲突矿物等标准,确保了环保合规性。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 电信设备
    - 消费电子设备
    - 车载设备
    使用建议:
    - 针对需要频繁插拔的应用场景,建议定期检查连接器的接触状态,确保可靠连接。
    - 为了提高连接器的使用寿命,在弯曲或压接后进行适当的退火处理,以改善材料硬度。

    兼容性和支持


    该连接器采用通过孔式设计,可以与各种电路板和电线兼容。Mill-Max公司提供全面的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器出现松动 | 检查连接器的固定螺丝,确保拧紧 |
    | 插拔过程中接触不良 | 检查插针和插座是否有磨损或损坏,必要时更换 |
    | 连接器失效 | 检查电路板是否有短路或过载,必要时更换连接器 |

    总结和推荐


    综上所述,Mill-Max 858-22-002-10-011101是一款高性能、高可靠性的弹簧加载式插座连接器。适用于多种工业和消费电子设备中,具有良好的耐久性和适用性。对于追求高品质连接解决方案的工程师和设计师来说,这是一款值得推荐的产品。

858-22-002-10-011101参数

参数
类型 Piston
间距 4mm
材料 铜合金
排数 1
触头镀层
触头数量 2
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售
包装方式 管装

858-22-002-10-011101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

858-22-002-10-011101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 858-22-002-10-011101 858-22-002-10-011101数据手册

858-22-002-10-011101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.003 ¥ 50.7254
10+ $ 4.345 ¥ 36.7153
115+ $ 3.6936 ¥ 31.2109
506+ $ 3.15 ¥ 26.6175
1012+ $ 3.024 ¥ 25.5528
库存: 290
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.72
