823-22-016-10-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 2 16 铜合金 510nm 金 通孔安装
供应商型号: Q-823-22-016-10-000101
供应商: 期货订购
标准整包数: 25

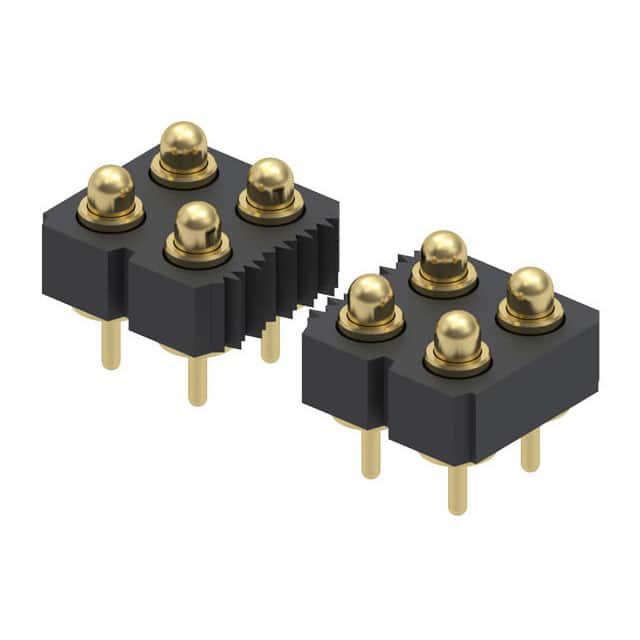

MILL-MAX 矩形连接器 - 弹簧式 823-22-016-10-000101

823-22-016-10-000101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是一种特殊类型的连接器,由Mill-Max Mfg. Corp.设计制造。这些连接器采用单排和双排设计,特别适合通过通孔安装在电路板上。它们的主要功能是提供可靠的电连接,并具有高电流承载能力,适用于多种电子设备和系统的内部连接。

    技术参数


    - 材料
    - 接触销和基座:精密机械加工的铜合金,镀金(0.51μm)和镍(2.54μm)
    - 弹簧:铍铜,镀金(0.25μm)
    - 绝缘体:高温度热塑性材料,UL94 V-0 等级
    - 机械规格
    - 初始高度(A):3.48mm 至 5.99mm
    - 最大行程(B):0.99mm 至 1.39mm
    - 初始弹簧力:25克
    - 中行程时弹簧力:60克
    - 寿命:高达 1,000,000 次循环
    - 电气规格
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个接触点连续电流 2A,峰值电流 3A
    - 接触电阻:最大 20mΩ
    - 绝缘电阻:最小 10,000MΩ
    - 介电强度:最小 700Vrms
    - 电容:最大 1pF

    产品特点和优势


    Spring-Loaded Connectors 具有多项显著优势:
    - 高可靠性:精密机械加工和镀金工艺确保长寿命和高循环次数。
    - 多功能性:可应用于不同高度和行数的设计,适用于多种应用场景。
    - 易于安装:通过手动放置和随后的焊接过程进行安装。
    - 低阻抗:低接触电阻有助于保持稳定和高效的电流传输。

    应用案例和使用建议


    Spring-Loaded Connectors 在众多电子设备中均有广泛应用,例如汽车电子系统、通信设备、计算机硬件以及工业控制系统。在使用时,建议根据具体的应用需求选择合适的接触数量和高度。同时,由于其低阻抗和高电流承载能力,特别适合需要高频信号传输和高电流承载的场合。

    兼容性和支持


    这些连接器设计用于与标准的通孔安装方式兼容,可以在大多数 PCB 上轻松安装。Mill-Max 提供全面的技术支持和售后服务,包括产品选择指导和技术咨询,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:如何确定所需的接触点数量?
    - 解决方案:根据电路板上的引脚数量和电气需求选择合适的接触点数量。

    - 问题:在安装过程中如何避免损坏?
    - 解决方案:严格按照制造商提供的安装指南进行操作,使用正确的工具和焊接技术。

    总结和推荐


    总体而言,Spring-Loaded Connectors 是一款高性能、高可靠性的电子连接解决方案。它们的多用途设计、高循环寿命以及易于安装的特点使其成为许多电子应用的理想选择。如果你需要一种能够满足复杂电气和机械要求的连接器,这些产品无疑是值得考虑的选择。我们强烈推荐 Spring-Loaded Connectors 作为任何需要高电流和高频信号传输的电路板设计的一部分。

823-22-016-10-000101参数

参数
类型 活塞型
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 16
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售
包装方式 管装

823-22-016-10-000101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-016-10-000101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-016-10-000101 823-22-016-10-000101数据手册

823-22-016-10-000101封装设计

查看详情并下载
Symbol
Footprint
3D Model
