837-22-006-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 6 铜合金 250nm 金 贴片安装 15.24mm(长度)*2.54mm(高度)
供应商型号: ED10798-ND
供应商: Digi-Key
标准整包数: 1

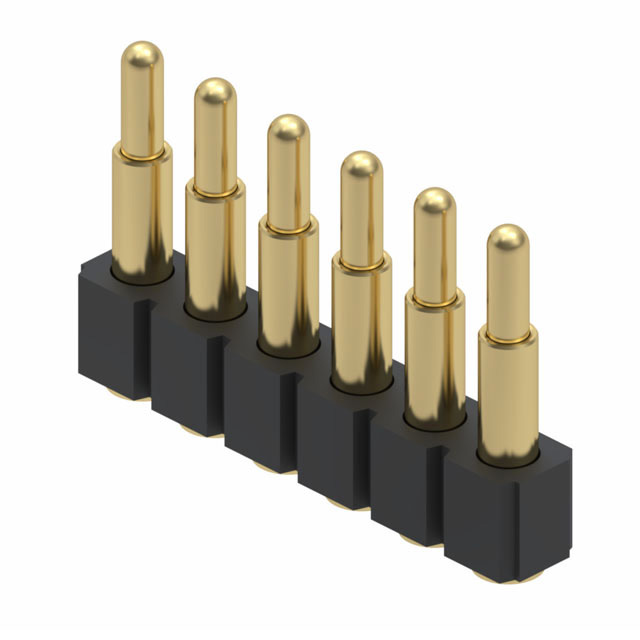

MILL-MAX 矩形连接器 - 弹簧式 837-22-006-30-001101

837-22-006-30-001101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是用于表面贴装技术(SMT)的一种高效连接解决方案。它们适用于多种应用场景,如消费电子产品、工业控制、通信设备等。本手册详细介绍的是Mill-Max Mfg. Corp.生产的Series 837 和Series 839连接器,这两种连接器均具有独特的弹簧加载机制,提供可靠的电连接。

    技术参数


    - 材料
    - 接触簧片及底座:由铜合金制成,表面镀镍100微米后再镀金20微米。
    - 弹簧:采用不锈钢材质,表面镀金10微米。
    - 绝缘体:高温塑料材料,UL94 V-0等级。

    - 机械性能
    - 初始高度时弹簧力:25克
    - 中间行程时弹簧力(0.059英寸):85克
    - 使用寿命:可达100万次循环

    - 电气性能
    - 额定电压:交流100V/直流150V
    - 额定电流:每个接触点连续电流为2安培,峰值电流为3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10000兆欧姆
    - 介电强度:最小700伏特交流
    - 电容:最大1皮法拉

    产品特点和优势


    - 模块化设计:单行和双行接触条设计,可适应0.100英寸网格,便于集成。
    - 精密制造:采用精密机加工技术制造的活塞和底座,以及镀金组件,确保高精度和可靠性。
    - 高强度:延长的本体设计增加了轴承面,增强了结构强度,保护活塞。
    - 低电阻高电流:提供低电阻和高电流承载能力,适合于各种高功率应用。
    - 高温耐受:绝缘体材料经过UL认证,适合SMT焊接过程中的高温环境。
    - 自动化兼容性:产品采用标准的44毫米宽载带包装,配有真空拾取夹,便于自动化组装。

    应用案例和使用建议


    - 消费电子:手机、平板电脑的内部连接。
    - 工业控制:工厂自动化设备、机器人控制系统。
    - 通信设备:服务器、路由器等电信基础设施设备。
    - 使用建议:对于超过20个引脚的情况,需要咨询技术支持以确保共面性;对于10到20个引脚之间的情况,需要特别注意共面性问题。

    兼容性和支持


    - 兼容性:产品支持自动化装配工艺,与常见的自动化设备兼容。
    - 支持:厂商提供详尽的技术文档和在线支持,用户可以通过访问官网获取更多信息。

    常见问题与解决方案


    - Q: 引脚共面性问题如何处理?
    - A: 超过20个引脚的情况下,请联系技术支持咨询解决方案。
    - Q: 如何保证长期使用的可靠性?
    - A: 定期检查并维护连接器,确保其在额定工作范围内使用。
    - Q: 如何避免电磁干扰?
    - A: 确保正确的接地和屏蔽措施,遵守设计指南。

    总结和推荐


    Spring-Loaded Connectors 系列837和系列839在耐用性、可靠性、电气性能等方面表现出色,适用于多种严苛的应用场景。凭借其模块化设计和精密制造工艺,这些连接器是高要求工程项目的理想选择。我们强烈推荐在需要可靠电连接的应用中考虑使用这些产品。

837-22-006-30-001101参数

参数
排数 1
触头镀层
触头数量 6
触头镀层厚度 250nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

837-22-006-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

837-22-006-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 837-22-006-30-001101 837-22-006-30-001101数据手册

837-22-006-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
