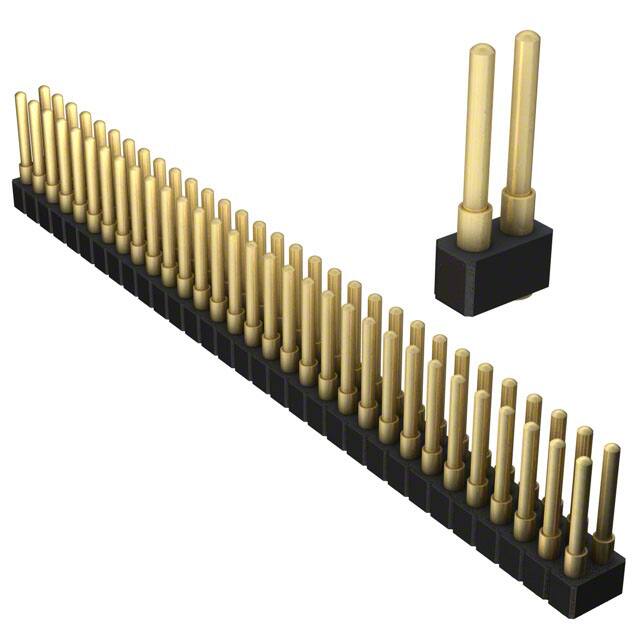

814-22-062-30-007101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 62 铜合金 510nm 金 贴片安装 78.74mm(长度)*5.08mm(高度)
供应商型号: Q-814-22-062-30-007101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 814-22-062-30-007101

814-22-062-30-007101概述

    Spring Loaded Connectors: Technical Overview and Applications

    产品简介


    弹簧加载连接器是一种特殊设计的电子元器件,广泛应用于表面贴装(SMT)和通孔安装(THT)技术。根据型号的不同,这些连接器可以分为单排和双排,适用于各种高度需求,提供2至72个接触点。弹簧加载连接器的主要功能是确保可靠、低阻抗的电气连接,支持高电流传输(连续2A,峰值3A),并且具有超过100万次的耐用性。它们常用于电缆端接、便携式仪器充电底座、PCB连接以及内部电池连接等场景。

    技术参数


    - 材料:
    - 接触销及基座:镀金铜合金(0.51μm金,2.54μm镍)
    - 弹簧:铍铜镀金(0.25μm金)
    - 绝缘体:高温热塑塑料,UL94 V-0等级

    - 机械特性:
    - 初始高度(A)时的弹簧力:25克
    - 中行程(B/2)时的弹簧力:60克
    - 全行程(B)时的弹簧力:95克
    - 耐用性:100万次循环
    - 电气特性:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF
    - 工作环境:
    - 高温热塑塑料绝缘体适合于表面贴装过程

    产品特点和优势


    - 多功能性:不同的系列(如811, 812, 813, 814)提供了多种高度选择,满足不同应用场景的需求。
    - 长寿命:精密加工的活塞和镀金组件确保了至少100万次的使用寿命。
    - 高可靠性:低电阻和高电流承载能力使得这些连接器在各种环境中都能保持可靠的电气连接。
    - 自动化兼容性:这些连接器能够集成到自动拾放装配线中,适用于EIA-481标准。

    应用案例和使用建议


    - 电缆端接:适用于需要频繁插拔操作的场景,如数据中心网络连接。
    - 便携式仪器充电底座:为便携式设备提供稳定的电源接口。
    - PCB连接:适用于需要高密度连接点的应用,如服务器主板和高性能计算系统。
    - 内部电池连接:为电池供电设备提供可靠的连接。
    使用建议:
    - 确保正确的初始高度和接触压力设置,以确保最佳的电气性能。
    - 定期检查连接器的磨损情况,必要时进行更换。
    - 在安装过程中避免过度弯曲导线,以免影响连接稳定性。

    兼容性和支持


    - 兼容性:这些连接器可用于32mm或44mm宽的载带,适用于自动化装配线。
    - 支持服务:Mill-Max提供详细的技术文档和在线支持,以帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    - 问题1:连接器出现过早失效。
    - 解决方法:检查安装高度和接触压力,确保符合制造商的规范。
    - 问题2:电气连接不稳定。
    - 解决方法:确认所有接触点正确连接,并检查是否有灰尘或污染物影响。
    - 问题3:载带断裂。
    - 解决方法:确保载带正确放置和处理,避免折断或损坏。

    总结和推荐


    弹簧加载连接器是一款性能卓越、多功能性强的电子元器件。其高电流承载能力、长寿命以及可靠的电气连接特性使其成为许多关键应用的理想选择。尽管价格较高,但考虑到其卓越的性能和可靠性,推荐在对连接稳定性和长期使用有严格要求的应用中使用。此外,建议在选择具体型号时,根据实际应用场景和需求仔细挑选合适的高度和接触点数量。

814-22-062-30-007101参数

参数
排数 2
触头镀层
触头数量 62
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 78.74mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装
