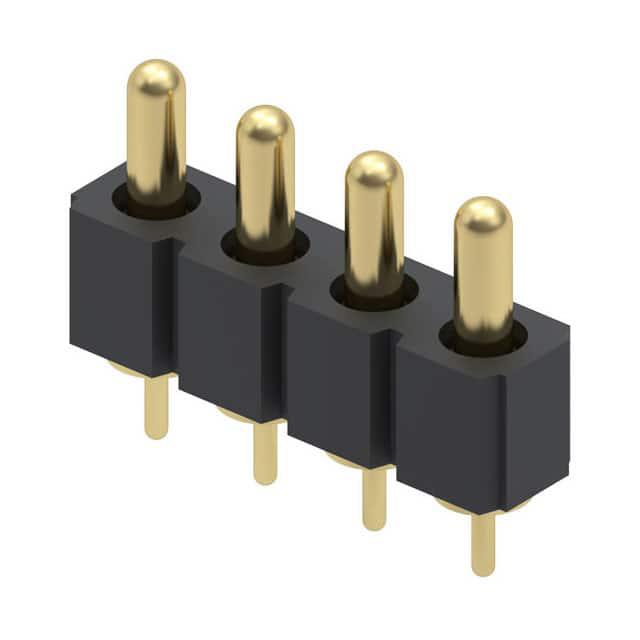

821-22-004-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 4 铜合金 510nm 金 通孔安装 10.16mm(长度)*2.54mm(高度)
供应商型号: 575-8212200410004101
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-004-10-004101

821-22-004-10-004101概述

    # 技术手册:Mill-Max Interconnect SLC Header

    产品简介


    Mill-Max Interconnect SLC Header是一款先进的弹簧加载式插头连接器,设计用于垂直安装并通过通孔固定。该产品具有单排结构,采用镀金内弹簧及高可靠性外壳镀层,确保了出色的导电性能和耐用性。此连接器适用于需要高频率连接的电子系统,广泛应用于通信设备、工业控制、医疗仪器等领域。
    主要功能
    - 弹簧加载设计,支持频繁插拔操作
    - 高温耐受性,适应恶劣工作环境
    - RoHS合规材料,环保且安全
    - 优异的电气和机械性能,适合高性能应用
    应用领域
    - 工业自动化设备
    - 医疗电子设备
    - 通信基础设施
    - 测试与测量设备

    技术参数


    以下为该产品的主要技术规格:
    | 参数名称 | 具体数值或描述 |

    | 产品编号 | 821-22-004-10-004101 |
    | 插针数量 | 4针 |
    | 插针间距 | 0.236英寸 |
    | 插头高度 | 0.055英寸 |
    | 材质 | 内部弹簧:铜锌合金(含3-4%铅),RoHS合规 |
    | 绝缘材料 | 尼龙46(30%-45%玻璃纤维填充) |
    | 工作温度范围 | -40°C至+290°C |
    | 接触电阻 | ≤20mΩ |
    | 插拔寿命 | ≥5,000次 |

    产品特点和优势


    特点
    1. 高性能弹簧加载设计:确保稳定可靠的电接触,适应高频振动环境。
    2. 高强度绝缘材料:尼龙46具备优异的耐热性和机械强度,可在高温下长期运行。
    3. 镀金处理:外壳镀层提供卓越的防腐蚀性能,内部镀金层进一步提升导电效率。
    4. 紧凑型设计:单排结构节省空间,便于安装和布线。
    优势
    - 极高的可靠性与耐用性,满足严苛工业需求。
    - 环保设计,符合RoHS和REACH标准,绿色制造。
    - 易于集成到现有系统,支持灵活定制。

    应用案例和使用建议


    应用案例
    Mill-Max Interconnect SLC Header已成功应用于高端医疗成像设备中。例如,在CT扫描仪中,该连接器能够承受高频震动和极端温度变化,同时保证图像传输的稳定性。此外,它也被用于通信基站的天线模块,确保信号传输的高效性和连续性。
    使用建议
    1. 在安装过程中,建议使用专用工具完成通孔焊接,避免损坏连接器的引脚。
    2. 定期清洁接触区域以防止积尘影响导电性能。
    3. 避免长时间暴露在超出工作温度范围的环境中。

    兼容性和支持


    该产品与主流电路板材料兼容,可直接替换其他品牌的类似产品。Mill-Max公司提供详尽的技术文档和支持服务,确保客户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时接触不良 | 检查引脚是否变形或表面氧化 |
    | 连接器表面出现腐蚀现象 | 使用专用清洁剂清理表面,必要时重新镀金 |
    | 热循环测试后连接失效 | 检查焊点质量,确保焊接工艺符合要求 |

    总结和推荐


    评估
    Mill-Max Interconnect SLC Header凭借其创新的设计和卓越的性能表现,成为一款值得信赖的产品。它在高温、高频等复杂环境下展现出色的稳定性和耐用性,非常适合对可靠性要求极高的应用场景。
    推荐
    我们强烈推荐这款连接器用于工业级和医疗级电子设备的设计中。其优秀的环保属性和兼容性使其成为理想的选择。如果您正在寻找一款高性能、高可靠性的连接解决方案,Mill-Max Interconnect SLC Header无疑是一个明智之选。

821-22-004-10-004101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 4
触头镀层厚度 510nm
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
