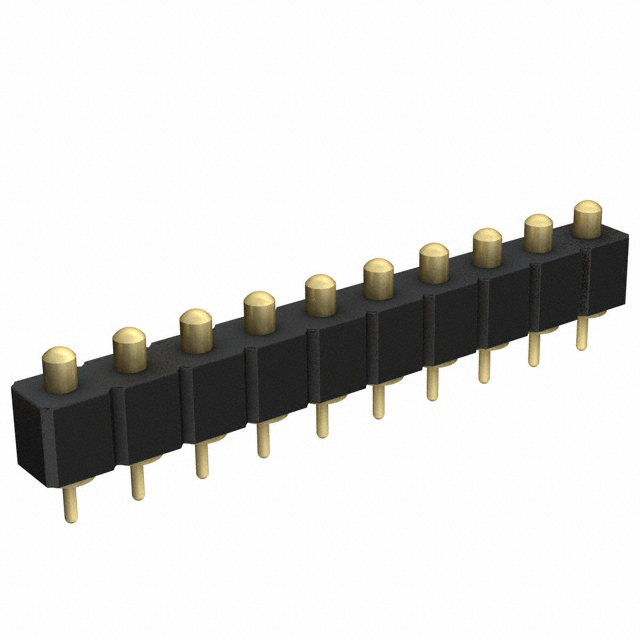

821-22-010-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 10 铜合金 510nm 金 通孔安装 25.4mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-010-10-001101
供应商: 期货订购
标准整包数: 20
MILL-MAX 矩形连接器 - 弹簧式 821-22-010-10-001101

821-22-010-10-001101概述

    # SPRING-LOADED CONNECTORS 技术手册解析

    产品简介


    Mill-Max Manufacturing Corp. 的弹簧加载连接器系列(如821和823系列)是一种精密设计的产品,旨在提供可靠而高效的电气连接。这些连接器通常用于PCB板上的信号传输和电源分配。其特点包括接触面积大、稳定性好、可承受高电流,并且具有长达100万次的插拔寿命。
    主要功能
    - 高电流传输:单个接触点能够承载2安培的连续电流和3安培的峰值电流。
    - 耐久性高:经测试可以达到100万次的插拔寿命。
    - 多种高度选择:提供了五种不同高度的选择以适应不同的应用场景。
    - 兼容性强:适用于标准0.100英寸间距的设计。
    应用领域
    - 汽车电子系统
    - 工业自动化设备
    - 电信设备
    - 计算机和服务器
    - 医疗仪器

    技术参数


    材料
    - 接触杆和基座:由铜合金制成,并经过20微米金和100微米镍电镀处理。
    - 弹簧:铍铜材料,并经过10微米金电镀。
    - 绝缘体:采用高温塑料制成,符合UL94 V-0防火等级。
    机械特性
    - 初始高度:接触杆从0.137英寸到0.236英寸不等。
    - 最大行程:根据型号不同,最大行程为0.039英寸至0.055英寸。
    - 弹簧力:在初始高度时为25克,在行程中点时为60克。
    电气特性
    - 电压额定值:交流100伏/直流150伏。
    - 电流额定值:连续电流2安培,峰值电流3安培。
    - 接触电阻:最大为20毫欧姆。
    - 绝缘电阻:最小为10,000兆欧姆。
    - 击穿电压:最小700伏交流。
    - 电容:最大为1皮法拉。

    产品特点和优势


    独特功能
    - 高精度:精密制造工艺确保连接器具有极高的耐用性和可靠性。
    - 低接触电阻:采用金镀层保证了低接触电阻,提高了电流传输效率。
    - 多种高度选择:适应各种应用场景,灵活性强。
    - 高温耐受性:适合表面贴装和回流焊等工艺。
    - 长寿命:能够承受高达100万次的插拔循环。
    市场竞争力
    - 由于其卓越的电气特性和物理性能,这些连接器在市场上具备很强的竞争优势,特别是在要求高性能、高可靠性的场合。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:在引擎控制单元中作为传感器和执行器之间的接口。
    - 工业自动化设备:用于高速信号传输和电源分配。
    - 电信设备:为高频信号提供稳定的连接。
    使用建议
    - 严格遵守安装指南:确保每个连接器正确放置,避免接触不良导致的信号丢失或损坏。
    - 注意散热管理:在大电流环境下使用时,要注意适当的散热措施以防止过热。
    - 定期检查和维护:长期使用后,建议进行定期的检查和维护,确保其始终处于最佳工作状态。

    兼容性和支持


    兼容性
    - 这些连接器被设计成适用于标准的0.100英寸间距的电路板,并且两种系列(821和823)都支持手动放置到钻孔直径为0.022±0.003英寸的通孔中。
    支持和服务
    - Mill-Max公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些连接器。
    - 用户可以通过公司官网或授权分销商获取更多关于产品和技术的支持信息。

    常见问题与解决方案


    常见问题
    - 插拔困难:可能是由于接触件未对准或存在杂质。
    - 接触不良:可能是因为焊接质量不佳或连接器未完全插入。
    - 电压不稳定:可能是因为接触电阻过高。
    解决方案
    - 仔细检查和调整插针位置:确保每个连接器都正确对齐。
    - 重新焊接或清洁接触面:确保焊点牢固且无灰尘和杂质。
    - 检查接触电阻:如有必要,更换新的连接器以降低接触电阻。

    总结和推荐


    综合评估
    - 这些弹簧加载连接器因其卓越的耐用性、高电流传输能力和广泛的适用性,在市场上具有明显的竞争优势。它们非常适合需要频繁插拔且长时间稳定工作的场合。
    推荐使用
    - 强烈推荐:对于任何需要高性能和高可靠性的电子设备,特别是汽车电子、工业自动化和电信设备等,都值得考虑使用Mill-Max的弹簧加载连接器系列。

821-22-010-10-001101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 10
触头镀层厚度 510nm
长*宽*高 25.4mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
