首页  >  产品百科  >  821-22-046-10-003101

821-22-046-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 46 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-046-10-003101
供应商: 期货订购
标准整包数: 1

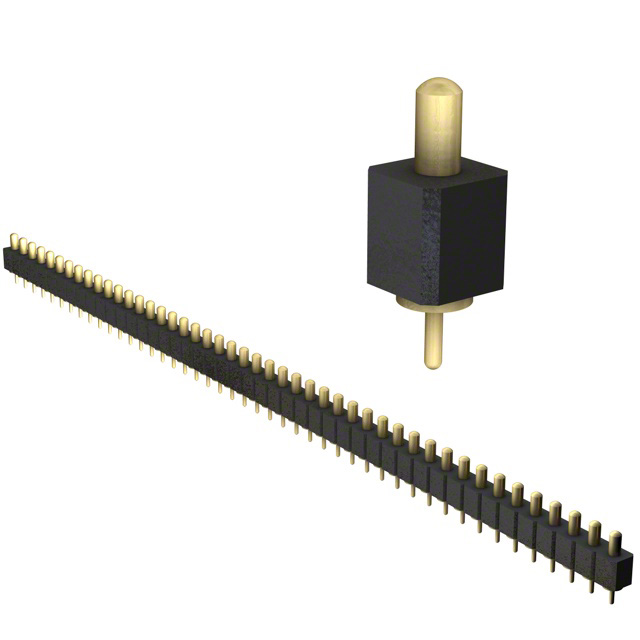

MILL-MAX 矩形连接器 - 弹簧式 821-22-046-10-003101

821-22-046-10-003101概述

    SPRING-LOADED CONNECTORS 技术手册解析

    1. 产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一款高可靠性连接器,适用于多种电子设备。这类连接器通过弹簧力实现快速插拔,且接触稳定。它们广泛应用于工业自动化、通信设备、计算机外围设备、航空航天等领域,确保高效可靠的电气连接。

    2. 技术参数


    Spring-Loaded Connectors 主要技术参数如下:
    | 参数 | 描述 |

    | 材料 | 接触针和基座:铜合金镀金(20μ”金镀层)与镍(100μ”镍镀层) |
    弹簧:铍铜镀金(10μ”金镀层) |
    绝缘体:高温热塑塑料,UL94 V-0等级 |
    | 机械参数 | 初始高度A:0.137英寸 - 0.236英寸 |
    最大行程B:0.039英寸 - 0.055英寸 |
    弹簧力(初始高度):25克 |
    弹簧力(中间行程):60克 |
    | 耐久性 | 高达1,000,000次循环 |
    | 电气参数 | 电压等级:100Vrms/150Vdc |
    电流等级:连续2安培,峰值3安培 |
    接触电阻:最大20毫欧姆 |
    绝缘电阻:最小10,000兆欧 |
    击穿电压:最小700Vrms |
    电容:最大1皮法拉 |

    3. 产品特点和优势


    Spring-Loaded Connectors 的独特之处在于其设计允许接触针与基座之间的相对运动,以适应装配公差并提供更稳定的电气连接。由于采用精密机械加工和镀金技术,这些连接器能够承受高达1,000,000次插拔循环,确保长期可靠性。低接触电阻和高电流承载能力使得这些连接器适合各种高负载应用。

    4. 应用案例和使用建议


    Spring-Loaded Connectors 常见于需要频繁插拔连接的应用场景,例如测试设备和移动设备。具体应用实例包括自动化控制系统中的传感器接口,以及需要快速更换模块的设备中。在使用过程中,建议严格按照安装指南操作,以确保连接器的最佳性能。对于高频应用,可以考虑增加屏蔽措施,以减少电磁干扰的影响。

    5. 兼容性和支持


    该系列连接器可与标准0.100英寸网格间距的电路板兼容,便于手动放置或自动化组装。Mill-Max 提供全面的技术支持和服务,包括产品选型指导、安装培训和技术文档下载。此外,公司还提供保修和返修服务,确保客户获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳 | 检查接触针是否损坏,重新安装 |
    | 电流承载能力不足 | 确保安装正确,检查是否有额外的电阻或接触不良 |
    | 无法插入连接器 | 检查插座和针头是否有变形或损坏 |

    7. 总结和推荐


    Spring-Loaded Connectors 在高可靠性要求的应用中表现出色,具备优异的耐久性和稳定性。凭借其精密的制造工艺和合理的电气性能,这些连接器非常适合自动化、测试和移动设备领域。强烈推荐给需要可靠连接解决方案的用户。

821-22-046-10-003101参数

参数
触头镀层
触头数量 46
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-046-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-046-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-046-10-003101 821-22-046-10-003101数据手册

821-22-046-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 14.4918 ¥ 120.2819
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 120281.9
直接购买
加入购物车
