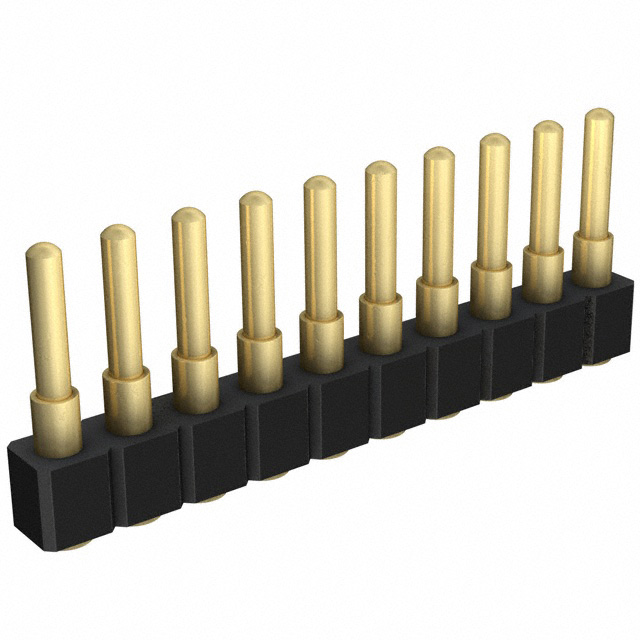

812-22-010-30-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 10 铜合金 510nm 金 贴片安装 25.4mm*2.54mm*6.48mm
供应商型号: Q-812-22-010-30-000101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 812-22-010-30-000101

812-22-010-30-000101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Mill-Max制造公司生产的弹簧式连接器系列(如Series 812, 814, 819, 820和810)是用于表面安装技术(SMT)的小型高性能连接器。这些连接器适用于多种电子产品,如PCB电路板、便携式设备和通信设备。它们的特点在于可以承受频繁插拔而不会降低性能,适用于需要高可靠性和长寿命的应用场合。

    技术参数


    - 材料:接触针及底座为机械加工铜合金,镀20微米金,底层100微米镍;弹簧材料为铍铜,镀10微米金;绝缘体为耐高温热塑性塑料,UL94 V-0等级。
    - 机械参数:初始高度下的弹簧力为25克,中行程(如0.0275英寸)的弹簧力为60克,耐久性达1,000,000次循环,单行到20针的共面度为0.005英寸。
    - 电气参数:额定电压为100Vrms/150Vdc,额定电流为连续2安培,峰值3安培,接触电阻最大为20毫欧,绝缘电阻最小为10,000兆欧,介电强度最小为700Vrms,电容最大为1pF。

    产品特点和优势


    - 高耐用性:精密机加工的针头和基座,确保1,000,000次循环的使用寿命。
    - 低接触电阻:高电流承载能力(连续2安培,峰值3安培),非常适合于需要高效传输的应用。
    - 耐高温:采用UL94 V-0等级的热塑性绝缘体,适合SMT工艺。
    - 自动化组装:提供标准的32mm或44mm宽的带状包装,配有真空吸拾夹具,方便自动装配。

    应用案例和使用建议


    - PCB对PCB连接:在PCB间建立可靠的电气连接,适用于电子设备内部的各种连接需求。
    - 便携式设备:在手机、平板电脑等便携式设备中,弹簧式连接器提供了可靠且紧凑的解决方案。
    - 工业自动化:在需要频繁插拔和高可靠性连接的工业环境中,例如测试仪器和医疗设备。
    使用建议:
    - 在进行SMT工艺时,确保电路板上的孔径正确,以确保精准定位。
    - 在选择连接器时,注意不同型号的适用范围,特别是针对不同数量的针脚。

    兼容性和支持


    - 兼容性:所有系列均可用于32mm或44mm宽度的带状包装,并且兼容自动化装配过程。
    - 技术支持:如有特殊需求或技术疑问,可联系Mill-Max的技术支持团队。

    常见问题与解决方案


    - Q: 连接器在多次使用后性能下降?
    - A: 检查连接器是否有损坏或过度磨损。如果出现磨损或损坏,更换新的连接器。
    - Q: 如何确定正确的接触风格和针数?
    - A: 查看具体应用需求和订购指南,根据所需的电路和引脚数选择合适的型号。

    总结和推荐


    Mill-Max的弹簧式连接器系列以其卓越的性能、高可靠性和长寿命在市场上表现出色。无论是用于消费电子产品还是工业应用,这些连接器都是理想的选择。因此,强烈推荐使用Mill-Max的弹簧式连接器,以满足您的高性能连接需求。

812-22-010-30-000101参数

参数
排数 1
触头镀层
触头数量 10
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 25.4mm*2.54mm*6.48mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

812-22-010-30-000101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

812-22-010-30-000101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 812-22-010-30-000101 812-22-010-30-000101数据手册

812-22-010-30-000101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.3108 ¥ 35.78
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 35780
直接购买
加入购物车
