811-22-060-30-001-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 60 铜合金 510nm 金 贴片安装 152.4mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0

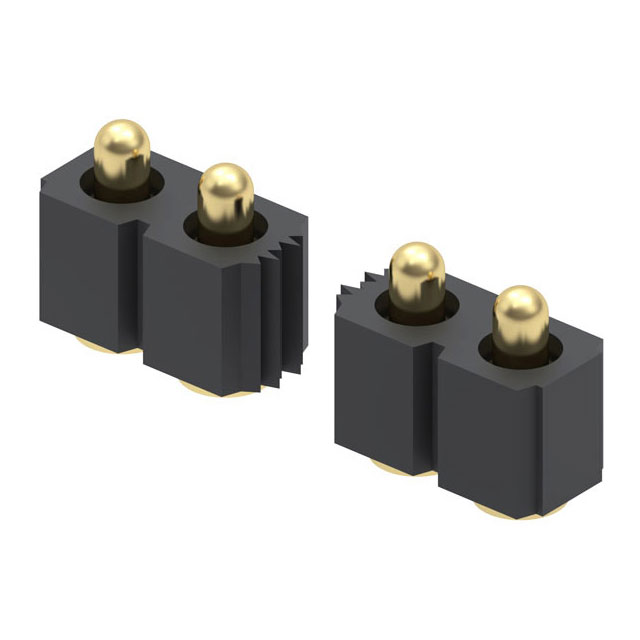

MILL-MAX 矩形连接器 - 弹簧式 811-22-060-30-001-101

811-22-060-30-001-101概述

    Spring-Loaded Connectors by Mill-Max Mfg. Corp.

    产品简介


    Mill-Max Mfg. Corp. 的弹簧加载连接器(Spring-Loaded Connectors)是一款高性能、多功能的电子元器件,适用于各种电路板连接需求。这些连接器提供了不同的型号,包括Series 811、812、813、814和819、820,设计用于.100英寸网格表面贴装,可提供单行和双行布局。这类连接器以其高可靠性和长寿命而著称,广泛应用于工业自动化、通信设备、医疗设备及消费电子产品等领域。

    技术参数


    以下为各类弹簧加载连接器的主要技术参数:
    - 材料
    - 接触簧针与基座:黄铜合金镀金20微米,镍底100微米
    - 弹簧:铍铜镀金10微米
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械特性
    - 初始高度时的弹簧力:25克
    - 中行程时的弹簧力:60克(具体数值根据不同型号)
    - 寿命:100万次
    - 平行度:.005英寸(单行最多10个引脚,双行最多20个引脚)
    - 电气特性
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10000兆欧
    - 介电强度:最小700Vrms
    - 容量:最大1皮法

    产品特点和优势


    1. 高可靠性:通过精密机械加工和金镀层工艺确保超过100万次使用寿命。
    2. 高电流承载能力:每个接触点能承受高达3安培的峰值电流。
    3. 适应性强:不同型号的设计适用于不同的高度和引脚数量,满足多样化的应用需求。
    4. 易于安装:支持自动装配和手动装配,且可通过真空吸盘拾取夹具实现自动化组装。
    5. 兼容性好:提供多种包装选项,如载带和卷轴包装,符合EIA-481标准。

    应用案例和使用建议


    这些弹簧加载连接器广泛应用于多个行业领域。例如,在工业自动化中,它们可以作为信号传输的稳定连接点;在通信设备中,它们可用于高频信号传输;在医疗设备中,它们能够提供可靠的电气连接以保证设备的正常运行。为了最大化使用效果,建议在设计过程中充分考虑电路板的实际尺寸和布局,以确保最佳的接触性能。

    兼容性和支持


    Mill-Max提供的产品兼容各种电子元器件和其他设备。针对不同的应用需求,用户可以选择合适的型号和配置。公司还提供了详尽的技术支持服务,包括安装指导、故障排除和定制化解决方案等。

    常见问题与解决方案


    - 问题:如何判断产品是否适合特定的应用场景?
    - 解答: 在选择产品前,需详细查阅产品的技术规格和适用范围,并与供应商的技术支持团队沟通确认。

    - 问题:产品在使用过程中出现了接触不良的情况怎么办?
    - 解答: 首先检查连接器是否正确安装和固定;其次确认引脚与电路板的焊接质量;最后参考技术手册中的故障排除部分,如有必要联系技术支持团队寻求帮助。

    总结和推荐


    总体而言,Mill-Max的弹簧加载连接器凭借其卓越的性能、高可靠性和广泛的应用范围,在市场上具有很强的竞争力。无论是工业自动化还是医疗设备,都能找到合适的产品型号来满足需求。因此,强烈推荐给需要高性能、稳定电气连接解决方案的用户。

811-22-060-30-001-101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 60
长*宽*高 152.4mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-060-30-001-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-060-30-001-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-060-30-001-101 811-22-060-30-001-101数据手册
