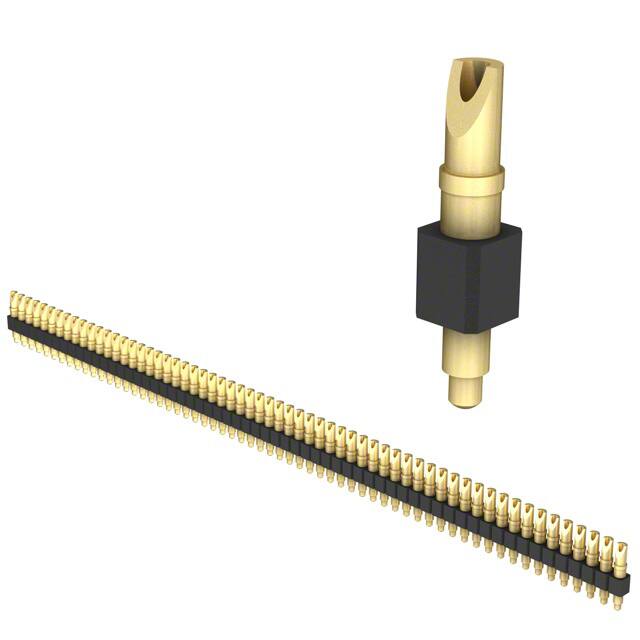

824-22-061-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 61 铍 510nm 金 焊接安装,通孔安装 154.94mm(长度)*2.54mm(高度)
供应商型号: Q-824-22-061-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 824-22-061-00-001000

824-22-061-00-001000概述

    # 弹簧加载连接器技术手册

    产品简介


    弹簧加载连接器是一种高效且可靠的电子元件,主要用于实现电路板之间以及电路板与外部设备之间的电气连接。Mill-Max公司推出的Series 824和Series 826系列产品,分别提供单排和双排设计,适用于各种严苛的工业和消费电子产品应用环境。

    技术参数


    材料
    - 接触活塞及底座:机加工铜合金,镀0.51μm金,覆盖2.54μm镍
    - 弹簧:铍铜,镀0.25μm金
    - 绝缘体:高温热塑性塑料,UL94 V-0等级
    机械性能
    - 初始高度时的弹簧力:25克
    - 中行程(0.7)时的弹簧力:60克
    - 寿命:可达1,000,000次循环
    电气性能
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个触点连续电流2A,峰值电流3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 击穿电压:最低700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 精密机加工的活塞/基座和镀金组件确保高达1,000,000次循环寿命。
    - 触点具有0.7mm的中行程和1.4mm的最大行程,适合多种安装需求。
    - 低接触电阻和高电流容量,能够承载连续电流2A和峰值电流3A。
    - 高温热塑性绝缘体,提高了耐久性和可靠性。

    应用案例和使用建议


    应用案例
    这些弹簧加载连接器广泛应用于电信、医疗设备、汽车电子、工业控制等领域,特别是在需要频繁插拔和高可靠性的场合。
    使用建议
    - 确保插针对齐,避免过大的力导致损坏。
    - 在焊接过程中,使用合适的助焊剂并保持适当的温度,以防止过度热影响。

    兼容性和支持


    - 这些系列的连接器与标准的2.54mm间距元件兼容。
    - Mill-Max公司提供全面的技术支持和维护服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入阻力大 | 检查插针和插座是否对齐 |
    | 接触不良 | 清理接触面,确保没有氧化物 |
    | 寿命低于预期 | 检查是否有超出额定范围的负载 |

    总结和推荐


    总的来说,Mill-Max公司的Series 824和Series 826弹簧加载连接器具有高性能、高可靠性、长寿命的特点,在众多应用场景中表现出色。强烈推荐给那些需要稳定电气连接的工程师和设计师。无论是追求高性能还是希望简化装配过程,这些连接器都是理想的选择。

824-22-061-00-001000参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
触头镀层
触头数量 61
长*宽*高 154.94mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

824-22-061-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
