867-22-005-70-501011

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 1 5 黄铜 250nm 金 通孔安装
供应商型号: 54-867-22-005-70-501011-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 867-22-005-70-501011

867-22-005-70-501011概述

    电子元器件技术手册解析:867-22-005-70-501011

    1. 产品简介

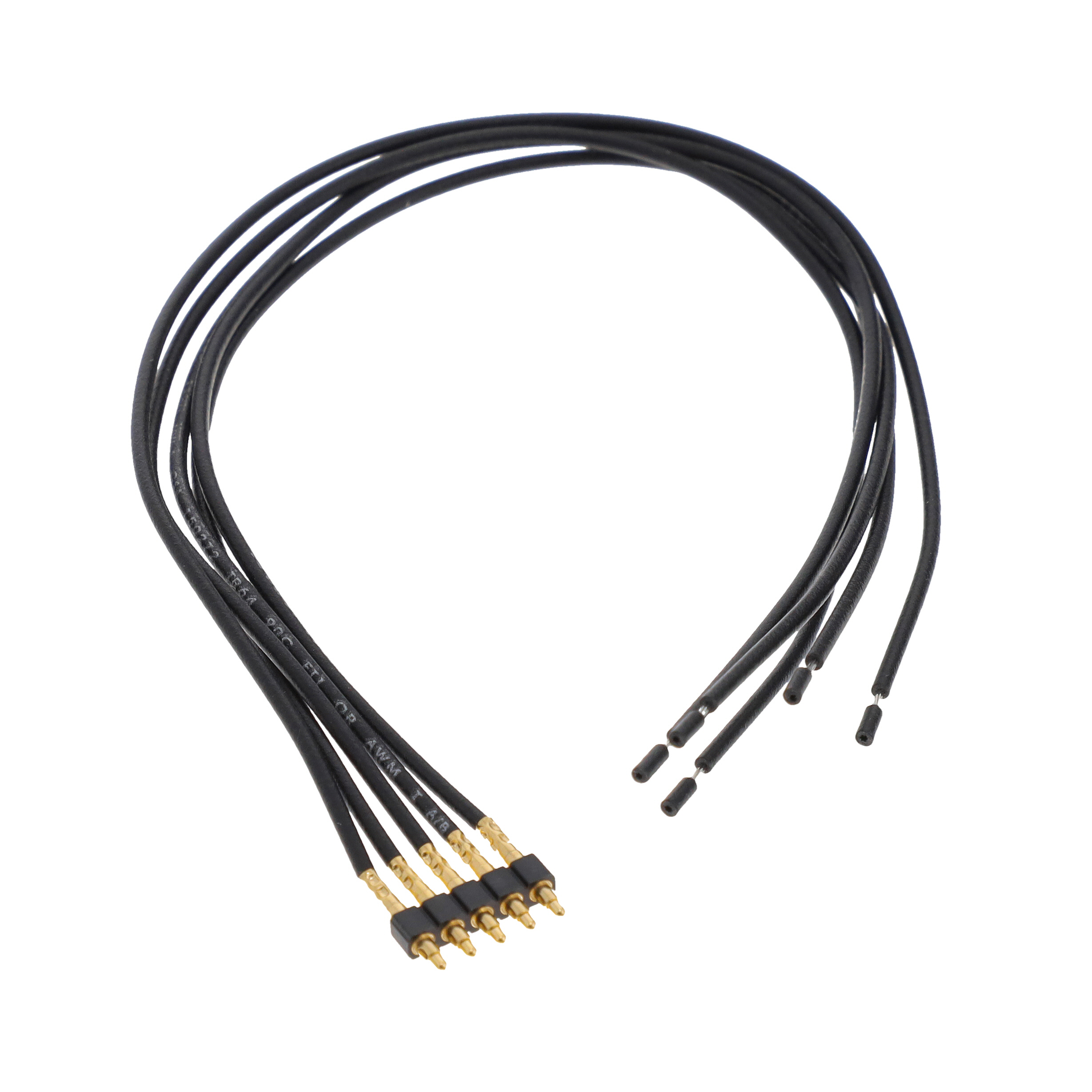

    本技术手册所介绍的产品是型号为867-22-005-70-501011的弹簧加载接头(Spring-Loaded Header),属于预接线式连接器。该产品特别设计用于需要稳定电气连接的应用场景。每个连接器预装了8英寸长的24 AWG黑色多股导线。该连接器采用弹簧加载技术,确保接触点始终可靠。适用于各类设备和系统,如工业控制、机器人技术及汽车电子等领域。

    2. 技术参数


    | 参数项 | 描述 |

    | 类型 | 弹簧加载 |
    | 针数 | 5针 |
    | 芯距 | 0.100英寸 (2.54毫米) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 冲击耐受能力 | 50g条件下无电性中断大于1微秒 |
    | 振动耐受能力 | 10-2000Hz条件下,15G振动下无电性中断|
    | 触发行程 | 0.055英寸 (1.397毫米) |
    | 额定电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | 最小值为10,000兆欧 |
    | 耐电压 | 最小1,000 VRMS |
    | 使用寿命 | 中间行程可承受10万到100万次循环 |

    3. 产品特点和优势


    - 可靠性高:弹簧加载技术保证了连接器即使在极端条件下也能保持良好接触。
    - 温度适应性强:能够在-55°C至+125°C的宽广温度范围内正常工作。
    - 机械强度:冲击和振动耐受能力强,确保在各种恶劣环境下依然稳定。
    - 寿命长:可达10万至100万次的使用寿命,适合长期使用。

    4. 应用案例和使用建议


    此款弹簧加载接头常用于需要频繁插拔的场合,例如移动设备测试台或汽车电子系统。建议在组装过程中避免对导线施加过大的拉力,以减少物理损坏风险。同时,应定期检查并清理连接部位,以防止因氧化或其他污染物导致的接触不良。

    5. 兼容性和支持


    - 兼容性:该产品适用于广泛的标准电线规格,能够与多数工业标准兼容的电子元件或设备配合使用。
    - 支持:制造商提供详细的安装指南和技术文档,对于常见的问题也有详细的解答。若遇到复杂问题,可以联系厂商的技术服务团队获取进一步帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查并清洁连接区域,必要时更换新件 |
    | 无法实现正确电气连接 | 确认正确的插入顺序,重新尝试插入 |
    | 在特定温度下工作不稳定 | 检查所处环境温度是否超出规定范围,调整使用环境|

    7. 总结和推荐


    综上所述,型号为867-22-005-70-501011的弹簧加载接头在工业和汽车电子等领域具有广泛的适用性。其高可靠性和长寿命使其成为许多应用的理想选择。尽管初期投资可能较高,但从长远来看,它的耐用性和稳定性能够带来显著的成本效益。因此,强烈推荐该产品用于需要高可靠性的电气连接场景。

867-22-005-70-501011参数

参数
排数 1
触头镀层
触头数量 5
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
安装方式 通孔安装
包装方式 散装

867-22-005-70-501011厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

867-22-005-70-501011数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 867-22-005-70-501011 867-22-005-70-501011数据手册

867-22-005-70-501011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.0032 ¥ 200.8768
10+ $ 20.3954 ¥ 170.6843
25+ $ 19.1189 ¥ 160.0017
50+ $ 18.2064 ¥ 152.3652
100+ $ 17.3379 ¥ 145.0969
250+ $ 16.2536 ¥ 136.0221
500+ $ 15.4788 ¥ 129.5385
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 200.87
