839-22-016-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 16 铜合金 250nm 金 贴片安装 20.32mm(长度)*5.08mm(高度)
供应商型号: ED10872-ND
供应商: Digi-Key
标准整包数: 1

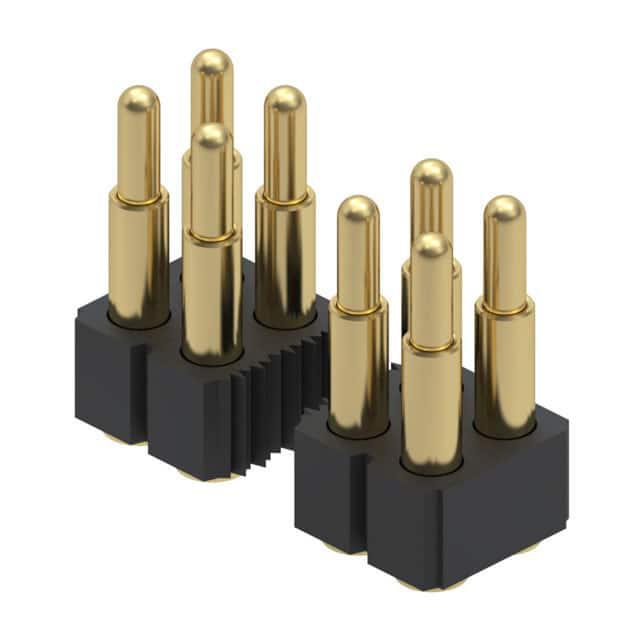

MILL-MAX 矩形连接器 - 弹簧式 839-22-016-30-001101

839-22-016-30-001101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是电子设备中常用的连接器,广泛应用于各种高可靠性需求的场合。由Mill-Max Mfg. Corp. 生产,适用于表面贴装技术(SMT)且具有高度的机械稳定性和电气性能。这些连接器采用精密加工和镀金组件,能够在不同的工作环境中提供稳定的连接。

    技术参数


    - 材料
    - 接触针及基座:黄铜合金,镀金20μ”镍
    - 弹簧:不锈钢,镀金10μ”
    - 绝缘体:高温热塑塑料,UL94 V-0等级
    - 机械参数
    - 初始高度时的弹簧力:25克
    - 中点行程(0.059”)时的弹簧力:85克
    - 耐久性:高达1,000,000次循环
    - 电气参数
    - 电压等级:100Vrms/150Vdc
    - 电流等级:每个接触点连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 绝缘强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 精密加工:使用精密机床加工的接触针和基座,确保高精度和耐用性。
    - 镀金处理:接触面镀金20μ”镍,提高导电性和耐腐蚀性。
    - 高强度和保护:延长的主体提供更大的承载面积,增加结构强度并保护滑动部件。
    - 高电流承载能力:可承受连续2A和峰值3A的电流,适合需要高电流传输的应用。
    - 自动化兼容性:采用44mm宽的载带包装,适合自动贴片机装配。

    应用案例和使用建议


    - 自动化装配:该连接器适合在自动化生产线上进行批量组装,可以显著提高生产效率。
    - 高可靠性需求:由于其高电流能力和良好的机械稳定性,非常适合在高可靠性的工业设备中使用。
    - 表面贴装技术:适配直径为0.082英寸的焊盘,可以在PCB上直接贴装。
    - 推荐使用场景:机器人、医疗设备、汽车电子等领域,特别是需要频繁插拔或在恶劣环境下工作的场合。

    兼容性和支持


    - 兼容性:本系列连接器适合与标准的表面贴装技术(SMT)兼容。
    - 支持服务:提供技术支持和售后服务,可通过官网获取更多信息。

    常见问题与解决方案


    - Q:如何判断连接器是否正确安装?
    - A:检查焊盘与连接器针脚之间的对齐情况,确保焊接质量。
    - Q:连接器使用过程中出现信号不稳定怎么办?
    - A:检查接触针是否有氧化或脏污,清洁后重新测试。
    - Q:如何判断连接器已达到使用寿命?
    - A:观察连接器外观是否有明显的磨损或损坏,或者根据制造商提供的耐用性数据来判断。

    总结和推荐


    总体而言,Mill-Max Mfg. Corp. 的Spring-Loaded Connectors凭借其高精度、耐用性和可靠性,在多个高要求的工业应用场景中表现出色。特别是对于自动化生产线和高可靠性需求的项目,强烈推荐使用。同时,该系列连接器在设计上考虑了多种应用场景,提供了灵活的订购选项和全面的技术支持,是理想的选择。

839-22-016-30-001101参数

参数
触头镀层
触头数量 16
触头镀层厚度 250nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

839-22-016-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

839-22-016-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 839-22-016-30-001101 839-22-016-30-001101数据手册

839-22-016-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.1512 ¥ 135.1654
25+ $ 12.8694 ¥ 107.7006
500+ $ 10.4187 ¥ 87.1915
1000+ $ 9.9221 ¥ 83.0357
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 135.16
