399-10-103-10-007000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 1 3 黄铜 250nm 金 通孔安装 7.62mm(长度)*7.87mm(高度)
供应商型号: ED1500-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 399-10-103-10-007000

399-10-103-10-007000概述

    # Mill-Max Interconnect Target Connector 399-10-103-10-007000 技术手册

    产品简介

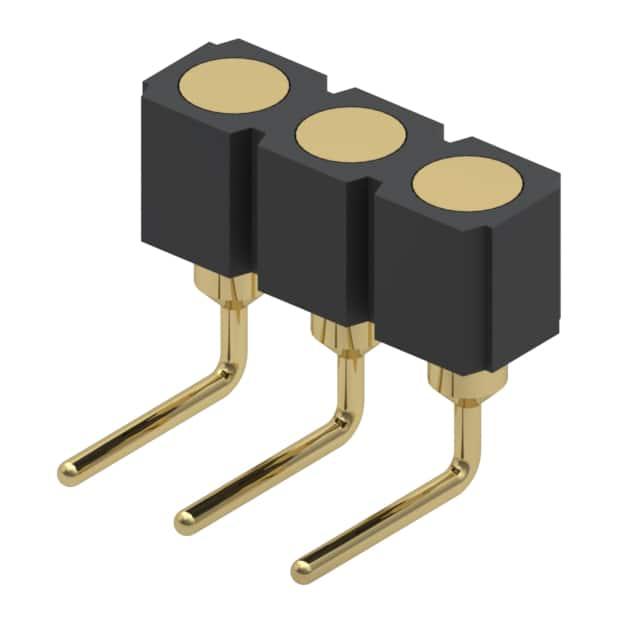

    Mill-Max 399-10-103-10-007000 是一款弹簧加载式接头(Interconnect Target Connector),适用于多种工业应用。该产品采用直角安装方式,并具有凹面设计。它具有单排通孔插针,适用于通过焊接固定到电路板上。此款连接器符合RoHS标准,是精密电子设备中不可或缺的一部分。

    技术参数


    主要技术规格
    - 产品编号: 399-10-103-10-007000
    - 外壳电镀: 10微英寸金覆盖100微英寸镍
    - 引脚数: 3
    - 引脚材料: 铜锌合金(化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%)
    - 熔点: 900°C/885°C (液相/固相)
    - 电气特性: 绝缘电阻最小值为10,000兆欧姆,额定电压为100 VRMS/150 VDC
    - 绝缘材料: PCT聚酯(Thermx CG933,黑色)
    - 耐热温度: 276°C @ 66 psi (根据ASTM D 648标准)
    性能参数
    - 工作温度范围: 约276°C (高温条件下)
    - 兼容性: 适合在高达230°C的温度下进行无铅回流焊
    - 插入力: 符合相关图纸上的要求

    产品特点和优势


    - 坚固耐用: 高密度铜锌合金引脚,保证长期稳定可靠的工作性能。
    - 高可靠性: 金镍复合电镀层确保长寿命和低接触电阻。
    - 易于安装: 直角安装设计方便在电路板上的装配,且有良好的机械强度。
    - 高性能绝缘材料: PCT聚酯材质,能在高温环境下保持良好的电气绝缘性能。

    应用案例和使用建议


    应用场景
    - 工业自动化控制系统
    - 汽车电子系统
    - 医疗设备仪器
    - 通信基础设施
    使用建议
    - 在进行回流焊时,需注意选择适当的焊接温度,以防止绝缘材料损坏。
    - 安装时要注意焊接温度和时间,确保引脚完全焊接而不会损坏电路板。
    - 在高温环境下使用时,可利用其优异的耐温性能,保证设备正常运行。

    兼容性和支持


    - 兼容性: 由于该连接器广泛应用于各种电子设备中,它与其他标准的电子元件具有良好的兼容性。
    - 技术支持: 提供质量保证证书及合规声明,确保产品符合RoHS、REACH、DRC冲突矿物等相关法规要求。

    常见问题与解决方案


    问题一: 如何正确选择引脚材料?
    - 解决方案: 确保引脚材料为铜锌合金,且符合RoHS标准。检查供应商提供的材料报告,确认化学成分。
    问题二: 焊接过程中如何避免引脚损伤?
    - 解决方案: 使用适当的焊接温度和时间控制工艺,避免过高的温度导致引脚材料变形或损坏。可以在焊接过程中加入助焊剂,减少焊料对引脚的热冲击。

    总结和推荐


    综上所述,Mill-Max 399-10-103-10-007000 连接器具备高可靠性、易安装、高耐温等显著优势。它在各种工业应用中表现优秀,无论是需要在恶劣环境下工作的场合还是常规应用,都能提供稳定的连接性能。对于追求高品质和可靠性的客户,我们强烈推荐使用此产品。

399-10-103-10-007000参数

参数
排数 1
触头镀层
触头数量 3
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
长*宽*高 7.62mm(长度)*7.87mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-10-103-10-007000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-10-103-10-007000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 399-10-103-10-007000 399-10-103-10-007000数据手册

399-10-103-10-007000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8644 ¥ 49.5542
10+ $ 4.7954 ¥ 40.1318
25+ $ 4.4953 ¥ 37.62
67+ $ 4.1929 ¥ 35.0894
134+ $ 3.9927 ¥ 33.4143
268+ $ 3.8022 ¥ 31.8194
536+ $ 3.6208 ¥ 30.3015
1005+ $ 3.4638 ¥ 28.9879
2546+ $ 3.2442 ¥ 27.1498
库存: 67
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.55
