829-22-007-20-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 7 铜合金 510nm 金 通孔安装 17.78mm(长度)*10.85mm(高度)
供应商型号: ED90508-ND
供应商: Digi-Key
标准整包数: 1

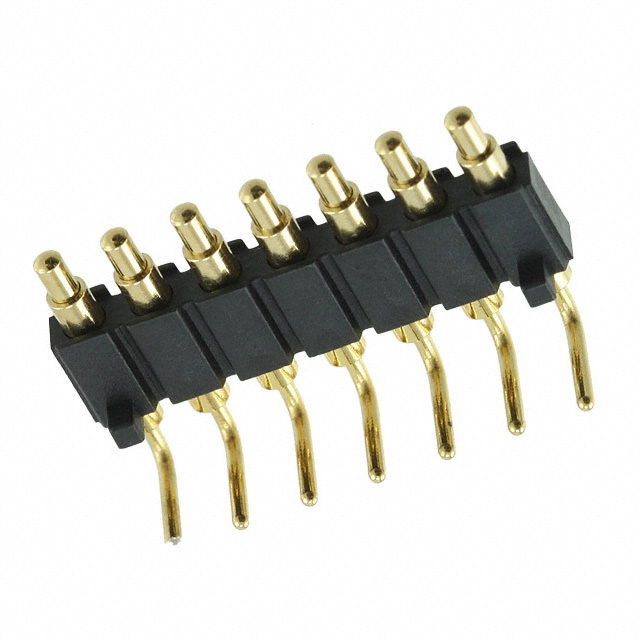

MILL-MAX 矩形连接器 - 弹簧式 829-22-007-20-001101

829-22-007-20-001101概述

    弹簧式连接器——Mill-Max系列829
    弹簧式连接器是电子元件中的一种重要组成部分,广泛应用于需要高频插拔操作及可靠连接的场合。本篇将详细介绍Mill-Max制造的系列829弹簧式连接器,包括其技术规格、特点、应用场景及常见问题解答等内容。

    产品简介


    系列829为单行排列的弹簧式连接器,适合安装在0.1英寸间距的印刷电路板上。每个连接器配有多个接触点,每个接触点采用模块化设计,方便使用和替换。该系列连接器适用于多种高要求的应用场合,如消费电子、汽车电子、工业控制等。

    技术参数


    - 材料:接触部分由镀金铜合金制成;弹簧部分采用镀金铍铜材料;绝缘体材料为耐高温塑料,UL94 V-0等级。
    - 机械参数:
    - 初始长度A下的弹簧力为25克。
    - 中间行程B/2时弹簧力达到60克。
    - 最大可达1,000,000次循环寿命。
    - 电气参数:
    - 电压额定值:交流100VRMS/直流150VDC。
    - 电流额定值:连续2安培,峰值3安培。
    - 接触电阻:最大20毫欧。
    - 绝缘电阻:最小10,000兆欧。
    - 介电强度:最低700VRMS。
    - 电容:最大1皮法拉。

    产品特点和优势


    系列829的最大亮点在于其高达1,000,000次循环的耐用性,能够确保长期稳定的工作。此外,精密加工的弹簧和接触基座保证了极低的接触电阻和高电流承载能力。同时,耐高温的绝缘材料使其适用于各种苛刻的制造工艺,如波峰焊和回流焊。

    应用案例和使用建议


    在工业控制领域,系列829连接器常用于传感器与控制器之间的连接,其高可靠性使得即使在频繁插拔的情况下也能保持稳定的信号传输。对于需要长时间工作的设备来说,选择合适的接触方式尤为重要。因此,在实际应用中建议预先测试连接器的性能以确定最佳的接触位置和数量,确保设备的稳定运行。

    兼容性和支持


    此系列连接器设计用于与0.032±0.003英寸直径的通孔插件板配合使用。制造商提供了详细的技术文档和支持服务,用户可以参考官方提供的资料进行安装和维护。此外,还可以通过授权分销商获得购买和技术支持服务。

    常见问题与解决方案


    1. 问题:在波峰焊过程中出现焊接不良。
    - 解决方案:检查PCB布局是否符合建议的孔径尺寸(0.032±0.003英寸)。如果不符合,则重新制作PCB板。
    2. 问题:设备在使用过程中出现接触不稳定。
    - 解决方案:检查连接器是否正确安装且与PCB紧密贴合。必要时可尝试更换新的连接器。

    总结和推荐


    总体而言,Mill-Max系列829弹簧式连接器以其卓越的耐用性和可靠的电气性能成为同类产品中的佼佼者。其广泛的适用范围和易于集成的特点使其成为众多工业领域中不可或缺的选择。鉴于其良好的市场表现和较高的性价比,我们强烈推荐该产品给需要高可靠连接解决方案的用户。

829-22-007-20-001101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 7
触头镀层厚度 510nm
类型 Piston
长*宽*高 17.78mm(长度)*10.85mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

829-22-007-20-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

829-22-007-20-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 829-22-007-20-001101 829-22-007-20-001101数据手册

829-22-007-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.2856 ¥ 86.0776
28+ $ 8.1257 ¥ 68.0023
112+ $ 7.3683 ¥ 61.6635
504+ $ 6.6269 ¥ 55.4585
1008+ $ 6.3109 ¥ 52.8148
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.07
