824-22-011-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 11 铜 510nm 金 通孔安装
供应商型号: Q-824-22-011-00-001000
供应商: 期货订购
标准整包数: 1

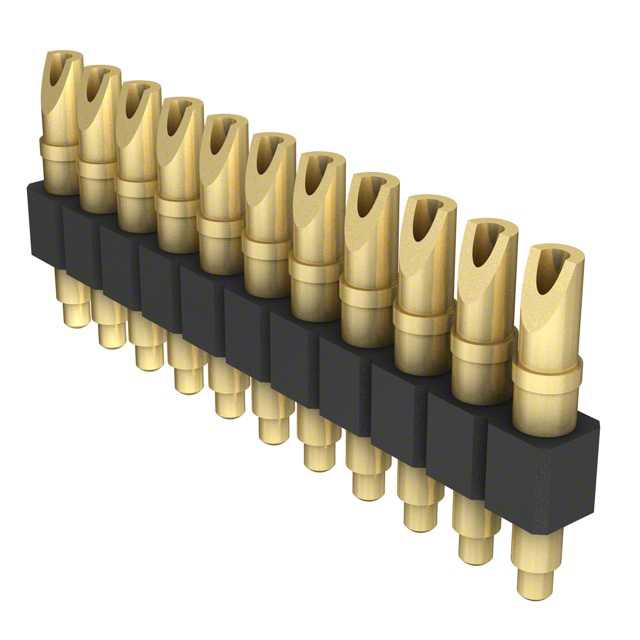

MILL-MAX 矩形连接器 - 弹簧式 824-22-011-00-001000

824-22-011-00-001000概述

    # Mill-Max Spring-Loaded Connectors 技术手册

    产品简介


    Mill-Max制造公司推出的Spring-Loaded Connectors系列(包括单排Series 824和双排Series 826)是设计用于实现高效连接的高性能连接器。这些连接器采用2.54毫米栅格的焊锡杯基座,具有卓越的机械稳定性和电气性能。它们适用于多种电子应用,如消费电子、工业控制、医疗设备和通信设备等领域。

    技术参数


    材料
    - 接触活塞及基座:铜合金,镀金(0.51μm)及镍(2.54μm)
    - 弹簧:铍铜,镀金(0.25μm)
    - 绝缘体:耐高温热塑性塑料,UL94 V-0级
    机械参数
    - 初始高度弹簧力:25克
    - 中行程弹簧力(0.7mm):60克
    - 耐久性:高达1,000,000次循环
    电气参数
    - 额定电压:100Vrms/150Vdc
    - 额定电流:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 击穿电压:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    1. 精密加工:精密机加工的活塞/基座和金镀层组件保证了高达1,000,000次循环的使用寿命。
    2. 高可靠性:接触电阻低,电流承载能力强,适合需要高可靠性的应用。
    3. 灵活设计:单排和双排结构可适应不同密度的布局需求。
    4. 易于安装:弹簧针带有焊锡杯端子,便于22号AWG线材焊接。

    应用案例和使用建议


    应用案例
    Mill-Max的Spring-Loaded Connectors适用于多种电子设备,例如手持式医疗设备、便携式电子产品和工业控制系统。在医疗设备中,这些连接器可以提供可靠的信号传输,减少故障风险。在便携式电子产品中,其耐用性和小体积使其成为理想的连接解决方案。
    使用建议
    - 在进行线缆焊接时,确保焊点清洁且牢固,以避免因不良焊接导致的接触不良。
    - 在使用过程中,定期检查连接器的磨损情况,确保其始终保持良好的工作状态。
    - 根据应用需求选择合适的单排或双排型号,以满足特定的间距和密度要求。

    兼容性和支持


    Mill-Max Spring-Loaded Connectors与标准的2.54毫米栅格设计兼容,可以方便地与其他标准电子元件和设备配合使用。Mill-Max提供了详细的用户指南和技术支持服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    常见问题
    1. 连接器接触不良
    - 解决方案:检查焊点是否牢固,重新焊接可能存在问题的焊点。
    2. 连接器损坏
    - 解决方案:更换损坏的连接器,并确保安装时正确对齐。
    3. 电流过载
    - 解决方案:确保连接器在规定的电流范围内使用,并检查系统负载是否超出额定值。

    总结和推荐


    总体而言,Mill-Max Spring-Loaded Connectors系列824和826是市场上非常出色的连接解决方案。它们具备高耐用性、低接触电阻和高可靠性等特点,特别适合需要频繁插拔和长时间运行的应用。强烈推荐给寻求高质量连接解决方案的设计工程师和制造商。无论是消费电子产品还是工业设备,这些连接器都能提供可靠的性能和卓越的质量。

824-22-011-00-001000参数

参数
触头镀层
触头数量 11
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料
排数 1
安装方式 通孔安装
零件状态 在售

824-22-011-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

824-22-011-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 824-22-011-00-001000 824-22-011-00-001000数据手册

824-22-011-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
