811-22-026-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 26 铜合金 510nm 金 贴片安装
供应商型号: Q-811-22-026-30-001101
供应商: 期货订购
标准整包数: 1

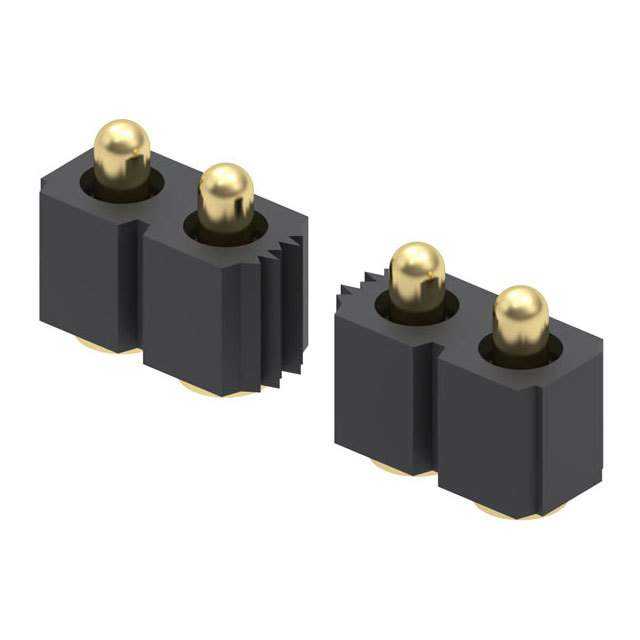

MILL-MAX 矩形连接器 - 弹簧式 811-22-026-30-001101

811-22-026-30-001101概述

    Spring-Loaded Connectors: Technical Overview

    1. 产品简介


    弹簧式连接器(Spring-Loaded Connectors)是 Mill-Max Mfg. Corp. 生产的一系列精密连接器,适用于表面安装技术(SMT)。这些连接器设计用于在各种应用中实现可靠的电气连接,特别是当需要高度可靠的电气连接时。它们通常用于消费电子、工业控制、通信设备和医疗设备等领域。

    2. 技术参数


    - 材料:接触针和基座采用镀金20μ”(金层厚度)过100μ”镍的机加工铜合金;弹簧材料为镀金10μ”(金层厚度)的铍铜。
    - 机械特性:
    - 初始高度下的弹簧力:25克
    - 中行程下的弹簧力:60克
    - 使用寿命:1,000,000次循环
    - 平面度误差:0.005英寸(单行最多10个针脚,双行最多20个针脚)
    - 电气特性:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A每触点
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 容量:最大1pF

    3. 产品特点和优势


    - 高耐用性:这些连接器可承受高达1,000,000次的插拔循环,确保长时间可靠使用。
    - 高精度:使用精密机械加工技术和镀金工艺,保证卓越的电性能和机械性能。
    - 低接触电阻:采用高导电材料,使得接触电阻降至最低,从而提高电流传输效率。
    - 高温耐受性:适合多种表面安装过程,高温度热塑性绝缘体耐受性良好。

    4. 应用案例和使用建议


    - 消费电子:应用于智能手机、平板电脑和其他便携式电子设备,提供可靠的数据和电源连接。
    - 工业控制:用于工厂自动化系统中的传感器和执行器连接,保证稳定的信号传输。
    - 通信设备:适用于网络路由器、交换机等设备中的高速数据传输接口。
    - 医疗设备:用于医疗设备内部各组件之间的连接,保证高度可靠性。
    使用建议:
    - 在焊接过程中,确保焊接温度和时间符合规定要求,以避免损坏连接器。
    - 对于高密度连接器,建议与技术人员沟通具体的应用需求,以便提供定制化的技术支持。

    5. 兼容性和支持


    - 这些连接器与标准SMT流程兼容,广泛应用于多种类型的电路板上。
    - 厂商提供了全面的技术支持服务,包括设计咨询、故障诊断和定制化需求的满足。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。解决方案:检查连接器是否有灰尘或氧化,使用适当的清洁剂进行清洁。
    - 问题2:连接器温度过高。解决方案:确保良好的散热条件,如增加散热片或者降低电流负荷。
    - 问题3:插拔困难。解决方案:检查连接器是否正确安装并清洁所有接触面,必要时可以使用专用工具辅助插拔。

    7. 总结和推荐


    总体而言,Mill-Max Mfg. Corp. 的弹簧式连接器凭借其高精度、高耐用性和低接触电阻等特点,在多个行业中表现出色。我们强烈推荐这一系列连接器,尤其是对于那些对可靠性要求极高的应用场合。

811-22-026-30-001101参数

参数
触头镀层
触头数量 26
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料 铜合金
排数 1
安装方式 贴片安装
零件状态 在售

811-22-026-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
