首页  >  产品百科  >  821-22-048-10-001101

821-22-048-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 48 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-048-10-001101
供应商: 期货订购
标准整包数: 1

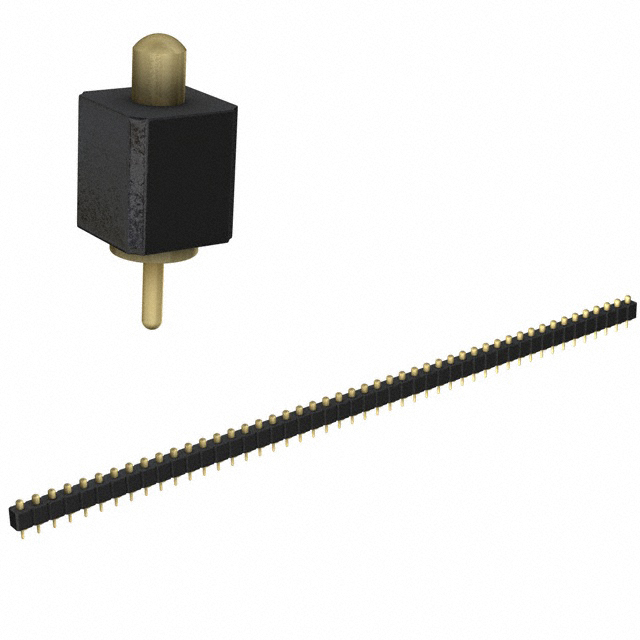

MILL-MAX 矩形连接器 - 弹簧式 821-22-048-10-001101

821-22-048-10-001101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    Spring-Loaded Connectors 是一种采用弹簧机制实现可靠连接的电子元器件。这些连接器适用于各种高可靠性需求的应用场合,包括通讯设备、医疗仪器、航空航天及汽车电子等领域。它们通过提供稳定的接触压力,确保了长期使用的稳定性和可靠性。

    技术参数


    - 材料:
    - 接触桩和底座:黄铜合金,镀金(20μ”)覆盖镍(100μ”)
    - 弹簧:铍铜,镀金(10μ”)
    - 绝缘体:高温热塑性塑料,UL94 V-0 级
    - 机械参数:
    - 初始高度 A:0.137 英寸至 0.236 英寸
    - 最大行程 B:0.039 英寸至 0.055 英寸
    - 弹簧初始高度(A)下的弹力:25 克
    - 弹簧行程一半时的弹力:60 克
    - 寿命:高达 1,000,000 次循环
    - 电气参数:
    - 额定电压:交流 100Vrms/直流 150V
    - 额定电流:连续 2 安培,峰值 3 安培
    - 接触电阻:最大 20 毫欧
    - 绝缘电阻:最小 10,000 兆欧
    - 绝缘强度:最小 700Vrms
    - 电容:最大 1 皮法
    - 环境参数:
    - 符合 RoHS-2 标准,符合 2011/65/EU 指令

    产品特点和优势


    - 高可靠性: 精密机械设计,确保长时间使用寿命达 1,000,000 次循环。
    - 低阻抗: 接触电阻低,适合高电流应用。
    - 高耐温性: 使用高温热塑性塑料绝缘体,适用于表面贴装工艺。
    - 易于安装: 可手动插入直径为 0.022±0.003 英寸的通孔电路板中,适用于手动、波峰焊和回流焊接工艺。

    应用案例和使用建议


    - 应用案例:
    - 通讯设备: 在高速传输线路中,Spring-Loaded Connectors 提供稳定可靠的连接。
    - 医疗仪器: 医疗设备需要高精度和稳定性的连接器,Spring-Loaded Connectors 能满足这一要求。
    - 航空航天: 在极端环境下,如震动和温度变化,Spring-Loaded Connectors 的稳定性和耐久性非常重要。

    - 使用建议:
    - 正确选择型号: 根据应用需求选择合适数量的接触点(单排 02-64,双排 04-72)和接触风格(0-4)。
    - 注意安装方向: 确保接触器垂直插入电路板孔,以保证最佳接触效果。

    兼容性和支持


    - 兼容性: Spring-Loaded Connectors 设计用于 .100 英寸网格尺寸的电路板,适用于单排和双排结构。
    - 支持: Mill-Max 提供详尽的技术支持文档,可通过其官方网站下载。同时,Mouser Electronics 作为授权分销商,提供库存查询、定价和交付时间等服务。

    常见问题与解决方案


    - Q: 如何确保连接器的稳定接触?
    - A: 正确选择符合要求的接触桩和底座,并确保电路板安装孔的精度。
    - Q: 在高温环境下,如何保持连接器的稳定性?
    - A: 使用具有 UL94 V-0 级绝缘材料的连接器,可以确保在高温环境下仍然保持良好的性能。
    - Q: 如何延长连接器的使用寿命?
    - A: 定期检查并清洁连接器,避免过度插拔导致磨损。

    总结和推荐


    Spring-Loaded Connectors 以其高可靠性、低阻抗和高耐温性在各类应用中表现出色。其在高可靠性要求的应用场景中表现尤为突出。因此,强烈推荐使用此款连接器,特别是在对可靠性有较高要求的场合。

821-22-048-10-001101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 48
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-048-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-048-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-048-10-001101 821-22-048-10-001101数据手册

821-22-048-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 14.7195 ¥ 122.1718
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 122171.8
