821-22-018-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 18 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-018-10-001101
供应商: 期货订购
标准整包数: 1

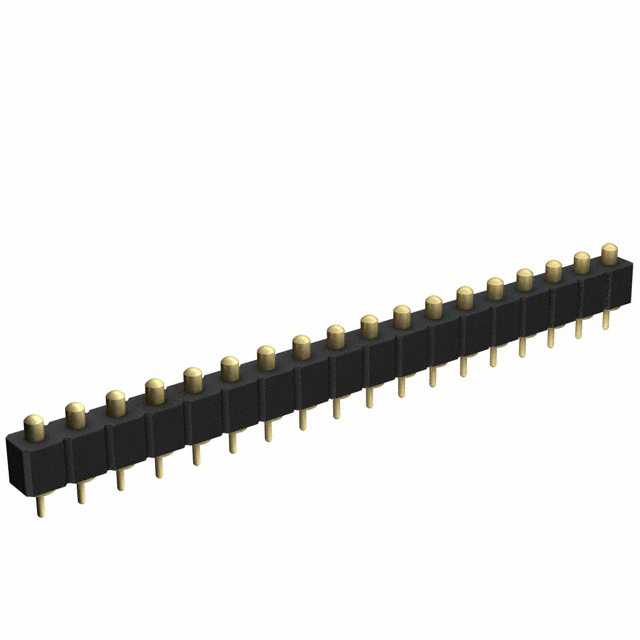

MILL-MAX 矩形连接器 - 弹簧式 821-22-018-10-001101

821-22-018-10-001101概述

    # SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是一种广泛应用于电子设备中的精密连接器。这些连接器由Mill-Max Mfg. Corp.生产,适用于多种应用场景,包括通讯、计算机、工业自动化等领域。它们通过其独特的弹簧设计来确保稳定且可靠的电气接触,特别适合需要频繁插拔操作的场合。

    技术参数


    材料
    - 接触桩及基座:精密铜合金,镀金20微英寸,镍底镀层100微英寸
    - 弹簧:铍铜,镀金10微英寸
    - 绝缘体:高耐热塑料,UL94 V-0认证
    机械性能
    - 初始高度时弹簧力:25克
    - 中行程时弹簧力:60克
    - 循环寿命:高达1,000,000次
    电气性能
    - 电压等级:100VRMS/150VDC
    - 电流等级:每接点连续电流2A,峰值电流3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700VRMS
    - 电容:最大1皮法

    产品特点和优势


    这些Spring-Loaded Connectors采用精密的材料和制造工艺,具有超长的使用寿命和高可靠性。其弹簧结构能够适应频繁插拔的需求,同时提供低电阻和高电流承载能力。通过提供超过1,000,000次循环的耐用性,它们能够满足严苛的应用要求。此外,高耐热绝缘材料使其适用于表面贴装工艺,提高了生产效率和可靠性。

    应用案例和使用建议


    这些连接器广泛应用于各种高要求的电子设备中。例如,在通信设备中用于连接电路板之间的信号传输;在计算机服务器中用于可靠的数据传输;在工业自动化设备中用于快速安装和维护。
    使用建议
    - 在安装过程中要确保正确的定位和固定,以避免误操作导致损坏。
    - 考虑到接触电阻,建议使用合适的焊接工艺进行固定。
    - 在高温环境下使用时,注意检查温度范围内的电气性能变化。

    兼容性和支持


    这些连接器可与市面上多数常见的电路板兼容。Mill-Max Mfg. Corp. 提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助和支持。如有需要,用户可以联系授权分销商Mouser Electronics获取更多详细信息和技术支持。

    常见问题与解决方案


    问题1:接触电阻过高
    - 解决方案:检查焊接工艺是否正确,确保接触面清洁无氧化物。
    问题2:电气性能不稳定
    - 解决方案:重新校准弹簧加载力,确保初始高度和行程都符合规格要求。
    问题3:装配困难
    - 解决方案:确保使用正确的工具和定位装置,避免强制插入导致损坏。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp.的Spring-Loaded Connectors以其卓越的性能、可靠的稳定性以及广泛的适用性,在众多应用场景中表现出色。其长期耐用性和易于安装的特点使其成为市场上的一款优秀产品。强烈推荐在需要高可靠性连接器的项目中使用这款产品。

821-22-018-10-001101参数

参数
类型 活塞型
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 18
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售

821-22-018-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-018-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-018-10-001101 821-22-018-10-001101数据手册

821-22-018-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
