858-22-003-10-011101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 4mm 1 3 铜合金 510nm 金 通孔安装
供应商型号: 575-8582200310011101
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 858-22-003-10-011101

858-22-003-10-011101概述

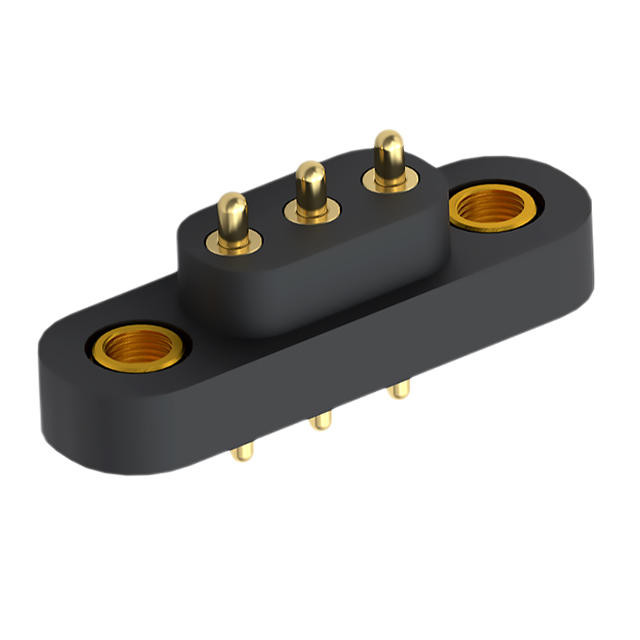

    SPRING-LOADED CONNECTORS: SERIES 858 4MM GRID RUGGED CONNECTOR

    产品简介


    Mill-Max Mfg. Corp. 的系列858弹簧加载连接器是一款设计用于表面安装和通孔安装的高可靠性连接器。它采用4毫米网格布局,适用于需要高电流和耐用性的应用场景。该连接器特别适合自动化设备、工业控制、消费电子以及需要高频率插拔操作的领域。凭借其紧凑的设计和高强度材料,系列858连接器在恶劣环境中表现出色,同时保持高性能和长寿命。

    技术参数


    以下是系列858弹簧加载连接器的关键技术参数:
    - 材料:
    - 接触柱与基座:经过20μ”金镀层覆盖在100μ”镍上的机加工铜合金。
    - 弹簧:不锈钢302材质。
    - 绝缘体:高温热塑性塑料,符合UL94 V-0阻燃标准。
    - 机械性能:
    - 初始高度下的弹簧力:35克。
    - 中行程时的弹簧力:120克。
    - 使用寿命:高达1,000,000次循环。
    - 电气性能:
    - 额定电流:9安培(温度升高10°C以上)。
    - 接触电阻:最大20毫欧。
    - 绝缘电阻:最小10,000兆欧。
    - 安装方式:
    - 表面安装和通孔安装选项。
    - 可选配带或不带螺纹嵌件。

    产品特点和优势


    系列858连接器的独特功能和优势如下:
    - 耐用性高:接触柱和弹簧采用高质量材料,保证使用寿命超过100万次插拔循环。
    - 灵活性强:支持多种安装方式,适应不同的电路板设计需求。
    - 电流承载能力强:9安培的额定电流确保在大功率应用场景下稳定运行。
    - 高绝缘性能:高阻抗绝缘体设计,确保长期使用的安全性和稳定性。
    - 兼容性强:可适配各种标准焊接工艺(波峰焊和回流焊),便于集成到生产流程中。

    应用案例和使用建议


    系列858连接器广泛应用于需要高电流和高频插拔的场合,例如:
    - 工业自动化:用于机器人手臂或其他需要频繁插拔的设备连接。
    - 消费电子产品:如笔记本电脑、平板电脑的接口模块。
    - 医疗设备:要求可靠性和耐用性的医疗仪器连接器。
    使用建议:
    - 在高频率插拔场景中,定期检查连接器的状态,避免因长期磨损导致性能下降。
    - 确保焊点质量良好,特别是在回流焊过程中,选择合适的焊料以匹配连接器的耐温性能。

    兼容性和支持


    系列858连接器设计灵活,易于与主流PCB布局兼容。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。此外,Mill-Max Mfg. Corp. 提供多种定制选项,以满足特定项目的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后接触不良 | 检查焊点是否牢固;重新插入连接器并清洁触点。 |
    | 插拔阻力过大 | 检查弹簧是否有变形或损伤;必要时更换连接器组件。 |
    | 连接器过热 | 确保周围电路设计合理,散热措施到位。 |

    总结和推荐


    总体而言,系列858弹簧加载连接器以其高可靠性、灵活性和长寿命成为市场上极具竞争力的产品。其广泛的应用范围和卓越的技术指标使其成为自动化、工业控制及消费电子领域的理想选择。我们强烈推荐此产品用于需要高性能连接器的项目中。

    最终结论:推荐使用。

858-22-003-10-011101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 3
触头镀层厚度 510nm
类型 Piston
间距 4mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

858-22-003-10-011101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

858-22-003-10-011101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 858-22-003-10-011101 858-22-003-10-011101数据手册

858-22-003-10-011101封装设计

查看详情并下载
Symbol
Footprint
3D Model
