419-10-240-30-007000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 2 40 黄铜 250nm 金 贴片安装 50.8mm(长度)*5.08mm(高度)
供应商型号: 575-4191024030007000
供应商: Mouser
标准整包数: 1

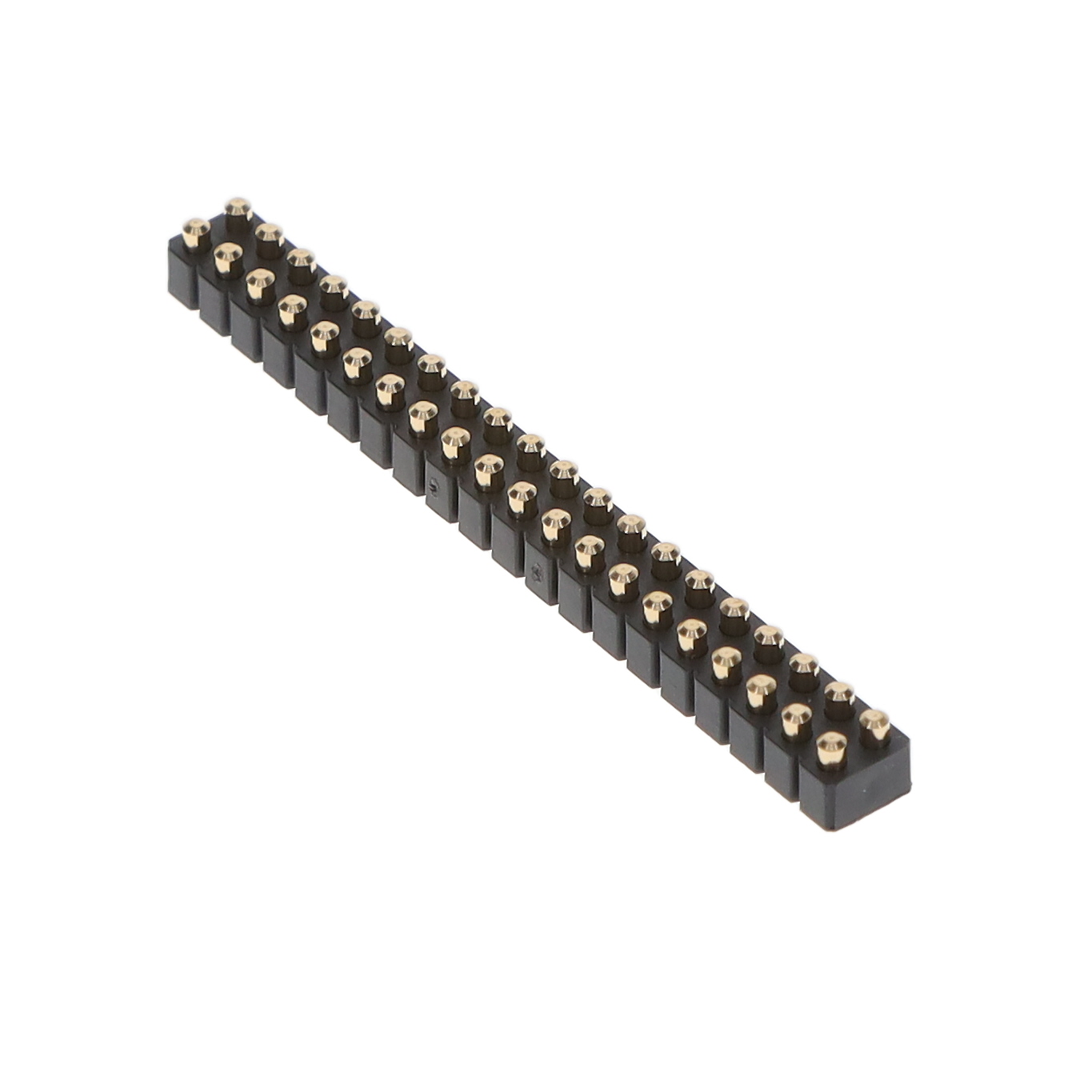

MILL-MAX 矩形连接器 - 弹簧式 419-10-240-30-007000

419-10-240-30-007000概述


    产品简介




    Mill-Max公司生产的型号为419-10-240-30-007000的电子元器件是一种弹簧加载插头,用于目标连接器的应用。这款插头采用垂直安装的表面贴装(SMT)方式,具有凹面设计。该产品属于双排设计,能够满足高密度布线的需求,广泛应用于消费电子、工业控制、医疗设备等领域。


    技术参数




    - 产品编号: 419-10-240-30-007000
    - 壳体镀层: 10微英寸金/100微英寸镍
    - 引脚数: 40
    - 材料:
    - 引脚材质: BRASS ALLOY 360 (Cu 63%, Pb 3.7% max., Fe 0.35% max., Zn remainder)
    - 强度: 25-45ksi
    - 硬度: 80-90Rockwell B
    - 导电性: 26%IACS
    - 引脚材质: BRASS ALLOY 385 (Cu 60%, Pb 3.5% max., Fe 0.35% max., Zn remainder)
    - 强度: 16ksi(min.)
    - 硬度: 80-90Rockwell B
    - 导电性: 28%IACS
    - 绝缘体材料: PCT聚酯(品牌:Thermx CG-933)
    - 额定电压: 100 VRMS/150 VDC
    - 绝缘电阻: 10,000 Megaohms min.
    - 热变形温度: 529°F (276°C) @ 66 psi
    - 击穿电压: 1000 VRMS min. (700 VRMS min. for系列117 Shrink DIP)
    - 工作温度: 材料在446°F (230°C)以上被认为是适合的,特别是在液相焊接时。


    产品特点和优势




    1. 耐用性强:引脚采用两种铜合金制成,具备高强度和高硬度,确保长期稳定性能。
    2. 导电性佳:引脚材料的导电性能高达26%-28% IACS,保证信号传输的稳定性。
    3. 高耐热性:绝缘材料的热变形温度高达529°F,适用于高温环境下的应用。
    4. 兼容性强:产品符合RoHS、REACH等环保标准,确保在各种应用场景下使用的安全性。


    应用案例和使用建议




    应用案例


    这款弹簧加载插头广泛应用于消费电子、医疗设备、工业控制系统中,如手机充电接口、医疗监测设备、工厂自动化控制系统等。在这些应用场景中,产品需要满足高密度、高速传输和高可靠性要求。

    使用建议


    1. 环境适应性:确保使用环境温度不超过材料允许的最大值,避免因温度过高导致损坏。
    2. 安装工艺:引脚材料加工后需进行部分或完全退火处理,以提高弯折和压接性能。
    3. 清洁保养:定期检查接触点,确保无尘埃、污物影响导电性能。


    兼容性和支持




    这款插头与各种工业和商业设备高度兼容,可轻松集成到现有系统中。Mill-Max公司提供全面的技术支持,包括安装指南、故障排查服务等,以确保用户获得最佳使用体验。


    常见问题与解决方案




    1. Q: 如何判断引脚材料是否退火到位?
    - A: 检查引脚硬度,退火后的引脚硬度应在35±15RB范围内。
    2. Q: 产品是否通过RoHS认证?
    - A: 是的,产品符合RoHS标准,并带有相应的合规证书。
    3. Q: 产品如何应对高温环境?
    - A: 绝缘材料在446°F以上仍保持良好性能,适用于高温焊接环境。


    总结和推荐




    综上所述,419-10-240-30-007000型号的弹簧加载插头在耐用性、导电性和适用性方面表现出色,非常适合用于高密度布线的消费电子和工业应用。尽管价格略高于同类产品,但其卓越的性能和稳定性使其成为高性能应用的理想选择。因此,我们强烈推荐该产品给需要高可靠性和高稳定性的客户。

419-10-240-30-007000参数

参数 值
类型 Mating Target
间距 2.54mm
材料 黄铜
排数 2
触头镀层 金
触头数量 40
触头镀层厚度 250nm
长*宽*高 50.8mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

419-10-240-30-007000厂商介绍

Mill-Max 创立于1971年,是一家高可靠精密机加工互连元件制造商,产品包括弹簧针、针座、PCB连接器、印制板引脚、IC插座以及定制插针和插座。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 MILL-MAX 相关型号,如 0312-0-15-15-34-27-10-0、0552-2-15-15-11-27-10-0、0908-0-15-20-75-14-11-0、0327-0-15-15-34-27-10-0 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

419-10-240-30-007000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 419-10-240-30-007000 419-10-240-30-007000数据手册

419-10-240-30-007000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.258 ¥ 86.6801
10+ $ 8.833 ¥ 74.6389
30+ $ 8.1648 ¥ 68.9926
100+ $ 7.7544 ¥ 65.5247
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.68
直接购买
加入购物车
