858-10-004-10-012000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 4mm 1 4 黄铜 250nm 金 通孔安装 8mm(高度)
供应商型号: 575-8581000410012000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 858-10-004-10-012000

858-10-004-10-012000概述


    产品简介

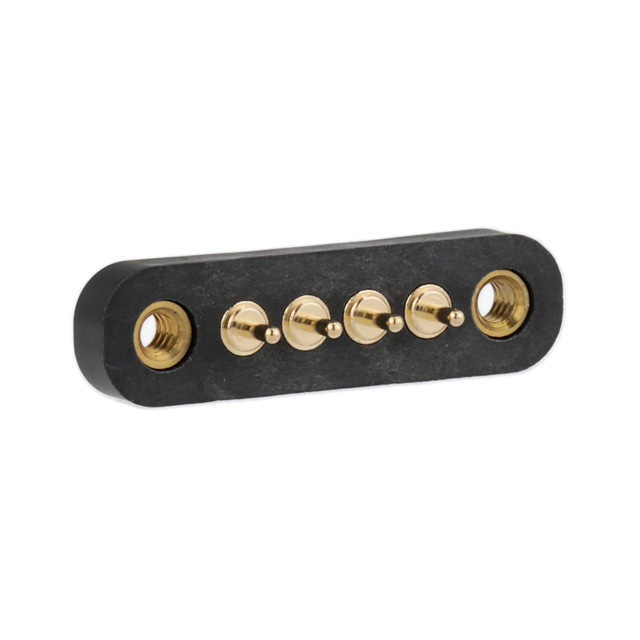

    Mill-Max公司推出的弹簧负载目标连接器(型号858-10-004-10-012000)是一种特殊设计的电子元器件,主要应用于需要高可靠性连接的应用场合。该产品采用垂直安装方式,通过孔焊接固定在电路板上。连接器具有一个凹面设计的触点面,使其在多种应用环境中表现优异,尤其是在需要频繁插拔的测试和测量设备中。

    技术参数


    - 针脚数量:4个
    - 包装方式:管装
    - 包装规格:每管16个
    - 针距:0.158英寸(4.001毫米)
    - 针孔图案编号:012
    - 绝缘材料:尼龙46(玻璃填充30%或45%,黑色)
    - 材料性能:
    - 高温性能:UL 94 V-0防火等级
    - 材料变形温度(ASTM D 648):290°C @ 264 psi
    - 机械公差:
    - PCB端子针和插座直径:+/- 0.002英寸
    - 长度:+/- 0.005英寸
    - 角度:+/- 2°
    - 弹簧负载针公差:
    - 直径:+/- 0.002英寸
    - 长度:+/- 0.006英寸
    - 角度:+/- 2°
    - 表面处理:10微英寸金镀层覆盖100微英寸镍镀层
    - 材料特性:
    - 铜含量:最大63%
    - 铅含量:最大3.7%
    - 铁含量:最大0.35%
    - 锌含量:剩余部分
    - 硬度(经过热处理后):80-90布氏硬度
    - 导电率:26% IACS
    - 熔点:1000°C/840°C

    产品特点和优势


    1. 高可靠性:弹簧负载设计确保了多次插拔后的稳定性和可靠性。
    2. 坚固耐用:采用高硬度的黄铜合金材料,经过精密加工,适合各种恶劣环境下的应用。
    3. 兼容性强:适用于多种电路板和插接系统,通用性好。
    4. 低维护成本:由于采用了优质的材料和先进的制造工艺,维护成本相对较低。
    5. 环保认证:符合RoHS标准,无铅,安全环保。

    应用案例和使用建议


    应用案例
    这款弹簧负载目标连接器广泛应用于各类测试和测量设备、医疗设备和自动化控制系统中。例如,在实验室环境下,用于仪器仪表之间的快速连接和断开;在工业自动化领域,用于传感器和控制器之间的可靠通信。
    使用建议
    - 安装注意事项:在焊接时要保证足够的热量以熔化焊锡并确保焊点牢固。建议使用290°C以上的高温进行焊接。
    - 使用环境:建议在温度范围为-40°C到100°C之间使用,避免极端温度影响其性能。
    - 清洁保养:定期检查连接器是否有氧化现象,必要时使用适当的清洁剂进行清洗。

    兼容性和支持


    - 兼容性:适用于市面上常见的电路板和插接系统,具体兼容性请参考相关产品文档。
    - 技术支持:Mill-Max公司提供全面的技术支持和售后服务,如果您有任何疑问或需要帮助,请联系技术服务中心。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头与插座无法完全插入 | 检查插头和插座的尺寸是否符合标准公差,必要时调整。 |
    | 连接不稳定 | 确保焊接牢固,检查焊接点是否有松动现象。 |
    | 接触不良 | 清洁接触面,确保没有杂质或氧化物影响导电性。 |

    总结和推荐


    858-10-004-10-012000弹簧负载目标连接器是一款高性能、高可靠性的电子元器件,特别适用于需要频繁插拔的测试和测量设备。凭借其独特的设计和优越的材料特性,该产品在工业和科研领域拥有广泛的应用前景。推荐给需要高可靠性连接解决方案的专业人士使用。

858-10-004-10-012000参数

参数
排数 1
触头镀层
触头数量 4
触头镀层厚度 250nm
类型 Mating Target
间距 4mm
材料 黄铜
长*宽*高 8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

858-10-004-10-012000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

858-10-004-10-012000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 858-10-004-10-012000 858-10-004-10-012000数据手册

858-10-004-10-012000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1175 ¥ 43.2429
10+ $ 3.817 ¥ 32.2537
112+ $ 3.1536 ¥ 26.6479
512+ $ 2.6775 ¥ 22.6249
1008+ $ 2.5305 ¥ 21.3827
库存: 553
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.24
