首页  >  产品百科  >  811-22-024-30-002101

811-22-024-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 24 铜合金 510nm 金 贴片安装
供应商型号: Q-811-22-024-30-002101
供应商: 期货订购
标准整包数: 1

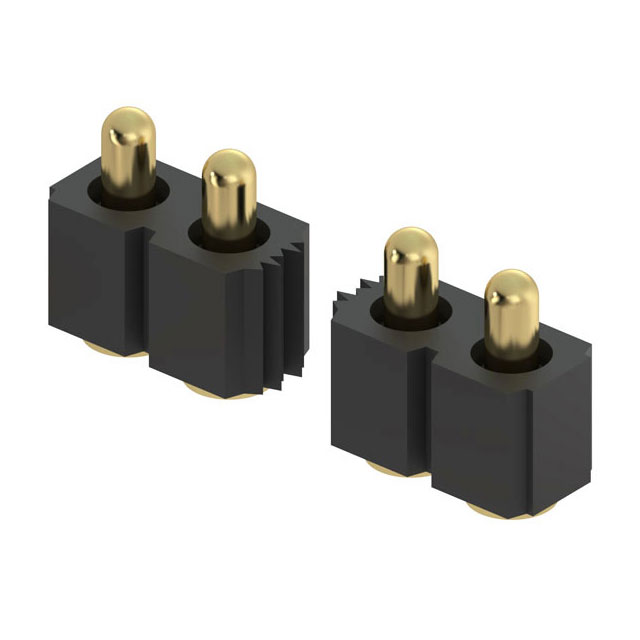

MILL-MAX 矩形连接器 - 弹簧式 811-22-024-30-002101

811-22-024-30-002101概述

    # Mill-Max Spring-Loaded Connectors 技术手册

    产品简介


    Mill-Max Manufacturing Corporation(以下简称“Mill-Max”)生产的弹簧加载连接器,系列811、812、813、814、819、820 和810,专为在电路板上提供高效可靠的电连接而设计。这些连接器采用精密加工的铜合金基座和镀金工艺,确保长期稳定运行,适用于多种电子设备。弹簧加载连接器广泛应用于工业控制、医疗设备、通信系统及消费电子产品等领域。

    技术参数


    材料
    - 接触头和基座:镀20微米金和100微米镍的机加工铜合金
    - 弹簧:镀10微米金的铍铜
    - 绝缘体:耐高温热塑性材料,UL94 V-0等级
    机械性能
    - 初始高度时的弹簧力:25克
    - 中行程(0.0275英寸至0.045英寸)时的弹簧力:60克
    - 使用寿命:1,000,000次循环
    - 共平面度:单行最多10个针脚,双行最多20个针脚
    电气性能
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1皮法

    产品特点和优势


    - 长使用寿命:精密加工的铜合金基座和镀金部件保证了高达1,000,000次循环的耐用性。
    - 高可靠性:接触头和弹簧的设计保证了稳定的电流传输。
    - 适应性强:各种不同高度和长度的设计适用于不同的应用需求。
    - 高效组装:可通过自动化设备进行快速组装。

    应用案例和使用建议


    应用案例
    - 工业控制:用于监控和控制系统中的信号传输。
    - 医疗设备:在需要高度可靠性的医疗设备中传输敏感数据。
    - 通信系统:在复杂的通信设备中用于高速数据传输。
    - 消费电子产品:适用于笔记本电脑、手机等消费电子产品的内部连接。
    使用建议
    - 确保安装过程中不损伤弹簧加载连接器的机械结构。
    - 根据具体应用选择合适的初始高度和最大行程。
    - 安装前检查电路板上的焊盘是否符合制造商要求。

    兼容性和支持


    这些弹簧加载连接器可与其他标准电子元器件一起使用。Mill-Max提供了详细的技术文档和全面的技术支持,帮助客户更好地理解和使用这些产品。此外,Mill-Max还提供定制服务,以满足特殊的应用需求。

    常见问题与解决方案


    常见问题
    1. 接头无法牢固安装
    - 解决方案:检查接头与插座的尺寸是否匹配,确保正确的插入方向。
    2. 接触不良
    - 解决方案:清洁连接器接口,检查是否有污垢或氧化层。
    3. 电流传输不稳定
    - 解决方案:重新检查焊接质量,确保焊点牢固且无虚焊现象。

    总结和推荐


    综上所述,Mill-Max的弹簧加载连接器系列凭借其高可靠性和长使用寿命,在多种电子设备中表现出色。对于那些需要高性能和高可靠性的应用场景,这些连接器无疑是理想的选择。强烈推荐在关键电子设备中使用这些连接器,以确保系统的稳定运行。
    以上内容整理自Mill-Max Manufacturing Corporation的产品手册,旨在提供一个全面的技术概述,帮助用户更好地了解和使用这些连接器。

811-22-024-30-002101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 24
触头镀层厚度 510nm
类型 Piston
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-22-024-30-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

811-22-024-30-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 811-22-024-30-002101 811-22-024-30-002101数据手册

811-22-024-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
