821-22-051-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 51 铜合金 510nm 金 通孔安装 129.5mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-051-10-004101
供应商: 期货订购
标准整包数: 1

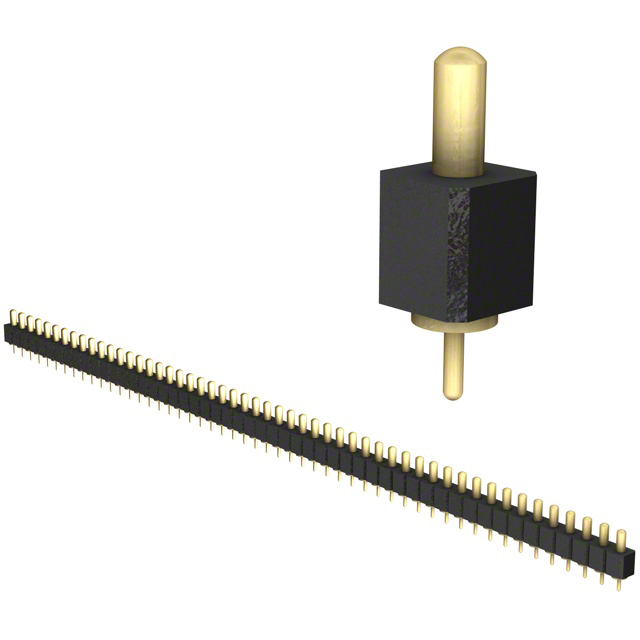

MILL-MAX 矩形连接器 - 弹簧式 821-22-051-10-004101

821-22-051-10-004101概述

    # Spring-Loaded Connectors: Mill-Max Mfg. Corp.

    产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是由Mill-Max Mfg. Corp.生产的精密电子元器件。这些连接器采用精密的弹簧设计,能够确保在各种应用中提供可靠的电连接。适用于各类消费电子、工业控制、汽车电子等领域,特别适合需要频繁插拔操作的应用场景。

    技术参数


    以下是关于Spring-Loaded Connectors的主要技术规格:
    | 类别 | 参数 |

    | 材料 | 接触基座与活塞:铜合金镀金(金层20μ”、镍层100μ”)
    弹簧:铍铜镀金(金层10μ”)
    绝缘体:耐高温热塑性材料,UL94 V-0等级 |
    | 机械 | 弹簧力(初始高度):25克
    弹簧力(中行程):60克
    耐用性:高达1,000,000次循环 |
    | 电气 | 额定电压:交流100Vrms/直流150V
    额定电流:连续2安培,峰值3安培
    接触电阻:最大20毫欧姆
    绝缘电阻:最小10,000兆欧姆
    介电强度:最小700伏交流
    电容:最大1皮法拉 |

    产品特点和优势


    1. 精密设计:弹簧活塞和接触基座采用高精度加工工艺,确保稳定可靠的电气连接。
    2. 长寿命:高达1,000,000次的循环耐用性,满足高频使用需求。
    3. 低电阻:具有低接触电阻和高电流承载能力,适合高频信号传输。
    4. 高温适应性:绝缘体材料耐高温,适合表面贴装工艺。
    5. 手动放置:接触条设计允许手动放置到钻孔中,便于手工焊接。

    应用案例和使用建议


    应用案例
    - 消费电子产品:手机、平板电脑的充电接口。
    - 工业控制设备:传感器和控制器之间的连接。
    - 汽车电子系统:车载信息娱乐系统的连接器。
    使用建议
    - 在安装过程中,注意保持插头与插座对准,避免过度用力导致损坏。
    - 定期检查连接器的清洁度和磨损情况,及时更换老化部件以保证可靠性。
    - 使用适当的焊接工艺,如手焊、波峰焊或回流焊,以确保良好的电气连接。

    兼容性和支持


    这些弹簧加载连接器设计用于通过直径为0.022±0.003英寸的通孔。Mouser Electronics作为授权分销商,提供了丰富的库存信息和生命周期管理支持。Mill-Max Mfg. Corp. 提供详尽的技术支持和售后服务,确保客户可以顺利使用和维护这些产品。

    常见问题与解决方案


    常见问题
    1. 连接器接触不良
    - 解决方法:检查接触面是否有污物,进行清洁后再试;确认插头与插座的对接位置正确。

    2. 弹簧力不足
    - 解决方法:更换新的连接器,因为长时间使用会导致弹簧疲劳。
    3. 电气性能下降
    - 解决方法:重新焊接插头与插座,确保良好接触。

    总结和推荐


    Spring-Loaded Connectors以其卓越的性能和高可靠性,在各类电子应用中表现出色。它们在高频率插拔操作中的耐用性和稳定的电气性能,使其成为众多应用场景的理想选择。如果你正在寻找一款适用于高频应用且可靠耐用的连接器,Mill-Max的Spring-Loaded Connectors是值得推荐的产品。

821-22-051-10-004101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 51
触头镀层厚度 510nm
长*宽*高 129.5mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-051-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-051-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-051-10-004101 821-22-051-10-004101数据手册

821-22-051-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
