823-22-022-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 22 铜合金 510nm 金 通孔安装 27.94mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-022-10-004101
供应商: 期货订购
标准整包数: 1

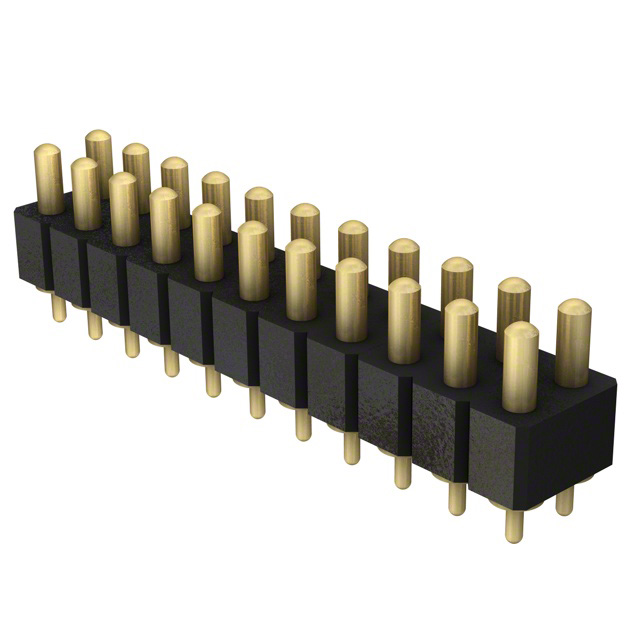

MILL-MAX 矩形连接器 - 弹簧式 823-22-022-10-004101

823-22-022-10-004101概述

    弹簧式连接器——Series 821 和 Series 823

    产品简介


    弹簧式连接器是一种广泛应用于各种电子设备中的关键组件,用于实现可靠且易于拆卸的电连接。Mill-Max Mfg. Corp. 的Series 821和Series 823弹簧式连接器系列特别设计用于通过孔安装,并且提供单排和双排接触点。这些连接器非常适合需要高可靠性连接的应用场合,例如在消费电子、工业自动化、汽车电子等领域中。

    技术参数


    以下是Series 821和Series 823弹簧式连接器的主要技术规格:
    - 材料
    - 接触针及基座:精密加工的铜合金镀金,金层厚度为0.51微米,镍层厚度为2.54微米。
    - 弹簧:铍铜镀金,金层厚度为0.25微米。
    - 绝缘体:耐高温热塑性材料,UL94 V-0级认证。
    - 机械性能
    - 初始高度(A):3.48mm至5.99mm。
    - 最大行程(B):0.99mm至1.39mm。
    - 弹簧力:初始高度时为25克,行程中点时为60克。
    - 耐用性:可达1,000,000次循环。
    - 电气性能
    - 电压等级:交流100VRMS/直流150V。
    - 电流等级:连续电流2A,峰值电流3A。
    - 接触电阻:最大20毫欧姆。
    - 绝缘电阻:最小10,000兆欧姆。
    - 介电强度:最小700VRMS。
    - 电容:最大1皮法拉。

    产品特点和优势


    Series 821和Series 823弹簧式连接器具有以下显著优势:
    - 模块化接触设计:采用2.54毫米网格布局,适用于多种应用场合。
    - 高寿命:经测试可承受高达1,000,000次插拔循环,保证长期可靠性。
    - 低接触电阻:确保稳定的电气连接,支持高峰值电流。
    - 高温度适应性:绝缘体材料符合UL94 V-0标准,适合高温环境。
    - 便于手动安装:直径为0.56毫米(±0.08毫米)的通孔适合手动放置和焊接。

    应用案例和使用建议


    这些弹簧式连接器特别适用于需要频繁更换或检测的场合,如测试台、工业设备维修以及移动设备中的电池接口。对于需要高性能电气连接的应用,建议用户选择合适的接触风格以满足特定电流需求。在安装过程中,需确保通孔直径合适,以避免过紧或过松导致接触不良。

    兼容性和支持


    Series 821和Series 823弹簧式连接器设计兼容标准通孔安装过程,适合手工、波峰焊或回流焊工艺。厂商提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查通孔直径是否符合要求,并重新进行焊接。
    2. 插入力过大
    - 解决方案:确认接触针的安装方向是否正确,必要时可以尝试调整接触针的高度。
    3. 过热
    - 解决方案:确保电路板的设计允许适当的散热,避免因过载导致温度过高。

    总结和推荐


    综上所述,Series 821和Series 823弹簧式连接器凭借其高可靠性、长寿命以及卓越的电气性能,成为许多应用场合的理想选择。对于需要高频率插拔操作的场景,这类连接器能够提供稳定可靠的电气连接。我们强烈推荐在对连接器的耐用性和稳定性有较高要求的应用中使用这些产品。

823-22-022-10-004101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 22
长*宽*高 27.94mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

823-22-022-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-022-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-022-10-004101 823-22-022-10-004101数据手册

823-22-022-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.3123 ¥ 60.6925
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 60692.5
