823-22-044-10-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 44 铜合金 510nm 金 通孔安装 55.88mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-044-10-000101
供应商: 期货订购
标准整包数: 1

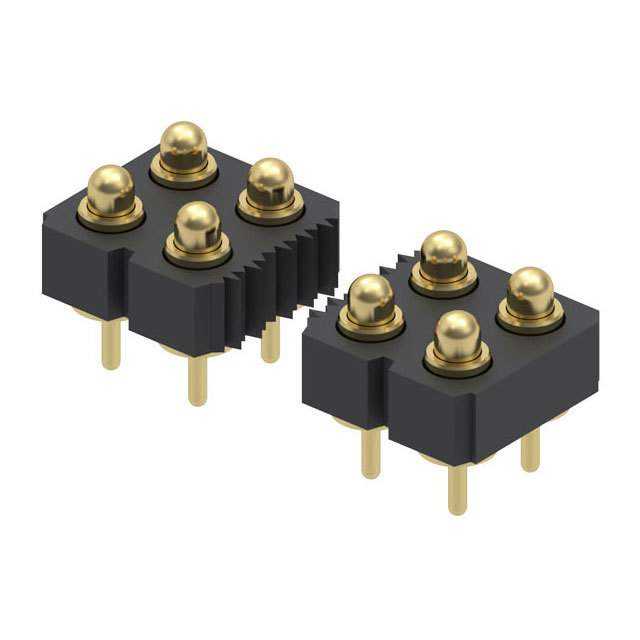

MILL-MAX 矩形连接器 - 弹簧式 823-22-044-10-000101

823-22-044-10-000101概述

    Spring-Loaded Connectors: A Comprehensive Guide

    产品简介


    弹簧式连接器是一种广泛应用于电子制造领域的连接解决方案。Spring-Loaded Connectors由Mill-Max Mfg. Corp.生产,主要包含两个系列:821(单排)和823(双排),适用于2.54毫米网格的通过孔安装。这些连接器的特点在于它们能够提供高可靠性和耐用性,特别适合需要频繁插拔的应用场合,如测试设备、医疗仪器和通信系统。

    技术参数


    以下是这些弹簧式连接器的技术规格和性能参数:
    | 类别 | 参数 | 值 |
    |
    | 材料 | 接触柱和基座:机械铜合金,镀金0.51μm镍过镀层2.54μm镍
    弹簧:铍铜,镀金0.25μm
    绝缘体:高温热塑性塑料,UL94 V-0等级
    | 机械 | 初始高度A的弹簧力:25克
    中行程B/2处的弹簧力:60克
    寿命:高达1,000,000次循环
    | 电气 | 电压额定值:交流100Vrms/直流150Vdc
    电流额定值:每个接触点连续2安培,峰值3安培
    接触电阻:最大20毫欧
    绝缘电阻:最小10,000兆欧
    介电强度:最小700Vrms
    电容:最大1皮法

    产品特点和优势


    这些弹簧式连接器具有以下特点和优势:
    - 精密设计:精密加工的活塞和底座确保高精度和长期使用寿命。
    - 高可靠性:每次接触可承受高达1,000,000次循环,保证高可靠性。
    - 紧凑设计:低轮廓设计,结合长行程弹簧,适合空间有限的应用。
    - 耐温性:高温热塑性绝缘体使其适用于多种表面贴装工艺。
    - 多功能性:适用2.54毫米网格,可单排和双排使用,满足不同需求。

    应用案例和使用建议


    这些弹簧式连接器广泛应用于测试设备、医疗仪器和通信系统等领域。例如,在医疗设备中,这些连接器可以用于高频监测信号的传输,而在通信系统中,它们则可以用于高速数据传输。
    使用建议:
    - 在选择合适的连接器时,应考虑所需的接触点数量、预期的电流负载和环境条件。
    - 由于弹簧式连接器的寿命较长,定期检查连接器的磨损情况有助于确保持续的性能。
    - 在焊接过程中,务必按照制造商提供的指引操作,以避免对连接器造成不必要的损害。

    兼容性和支持


    这些连接器适用于各种电路板和模块,符合RoHS-2标准,因此可以在大多数现代电子产品中使用。Mill-Max公司还提供了详细的技术支持和售后维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查是否有足够的焊接并重新焊接 |
    | 电压波动 | 确保正确接地并检查电源供应 |
    | 温度过高 | 改善散热或减少工作电流 |
    | 接触点损坏 | 更换损坏的连接器 |

    总结和推荐


    综上所述,Mill-Max的弹簧式连接器是市场上性能卓越的产品,适用于需要频繁插拔且要求高可靠性的应用场景。其优良的设计和持久的使用寿命使其成为多种电子设备的理想选择。我们强烈推荐这些连接器给那些寻求高效、耐用的连接解决方案的工程师和技术人员。

823-22-044-10-000101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 44
触头镀层厚度 510nm
长*宽*高 55.88mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-044-10-000101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-044-10-000101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-044-10-000101 823-22-044-10-000101数据手册

823-22-044-10-000101封装设计

查看详情并下载
Symbol
Footprint
3D Model
