813-22-032-30-003-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 32 铜合金 510nm 金 贴片安装 40.64mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

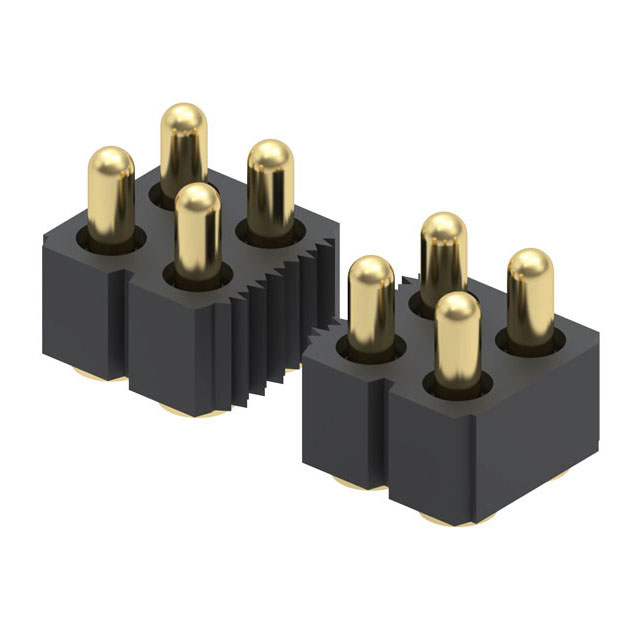

MILL-MAX 矩形连接器 - 弹簧式 813-22-032-30-003-101

813-22-032-30-003-101概述

    Spring-Loaded Connectors

    产品简介


    Mill-Max Mfg. Corp. 的弹簧负载连接器(Spring-Loaded Connectors)系列是专为高性能应用设计的解决方案。这些连接器采用表面贴装技术(Surface Mount Technology, SMT),提供单排和双排版本。系列包括811、812、813、814及819、820型号,适用于多种不同的电气和机械需求。它们广泛应用于消费电子、工业控制、通信设备及医疗器械等领域。

    技术参数


    - 材料:接触销和基座采用机械加工的铜合金,表面镀20微米金,底镀100微米镍;弹簧采用铍铜,表面镀10微米金;绝缘体采用高温度塑料,UL94 V-0级。
    - 机械特性:
    - 初始高度时的弹簧力:25克
    - 中间行程时的弹簧力:60克
    - 寿命:1,000,000次循环
    - 平坦度:单排最多10个引脚、双排最多20个引脚不超过0.005英寸
    - 电气特性:
    - 电压等级:交流100Vrms/直流150V
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    1. 长寿命:Mill-Max的弹簧负载连接器具有1,000,000次循环的耐用性,确保长期稳定运行。
    2. 低接触电阻:最高20毫欧的接触电阻,确保低损耗和高可靠性。
    3. 适应性强:无论是单排还是双排版本,都能灵活应对不同的布局需求。
    4. 高温适应性:高温度塑料绝缘体适合表面贴装工艺,能够在恶劣环境下稳定工作。

    应用案例和使用建议


    1. 电路板链路:如系列810所示,这些连接器特别适用于电路板之间的水平表面贴装,尤其在需要串联连接多个PCB板的情况下。
    2. 垂直安装:对于需要垂直方向连接的场景,可以搭配系列399...10-008右角目标连接器。
    3. 多层设计:系列812和814支持多达9到12个接触点,适合复杂的设计需求。
    使用建议:
    - 在选择接触点数量时,根据实际应用需求来决定,避免过多或过少。
    - 使用前检查接触点的位置,以确保精确对齐。

    兼容性和支持


    这些连接器支持自动化贴装,通过32mm或44mm宽的载带包装,配备真空吸盘夹具进行自动取放。同时,厂商提供全面的技术支持和服务。

    常见问题与解决方案


    1. 连接不稳定:检查引脚对准是否正确,必要时重新焊接。
    2. 接触不良:更换或清洁接触点,确保无尘污垢影响性能。
    3. 温度过高:检查周围环境散热情况,增加散热装置或降低功耗。

    总结和推荐


    Mill-Max的弹簧负载连接器在多个方面表现出色,尤其适用于需要高可靠性和多功能性的应用。其坚固耐用的设计和优异的电气性能使其在市场上具备强大的竞争力。强烈推荐使用这些连接器,尤其是针对那些要求高可靠性的电子产品制造商。
    本综述结合了技术手册的内容,旨在为您提供一个全面的产品概览。如果您有更多需求或疑问,欢迎联系Mill-Max Mfg. Corp.获取详细信息。

813-22-032-30-003-101参数

参数
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 32
触头镀层厚度 510nm
类型 Piston
长*宽*高 40.64mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-032-30-003-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-032-30-003-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-032-30-003-101 813-22-032-30-003-101数据手册

813-22-032-30-003-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
