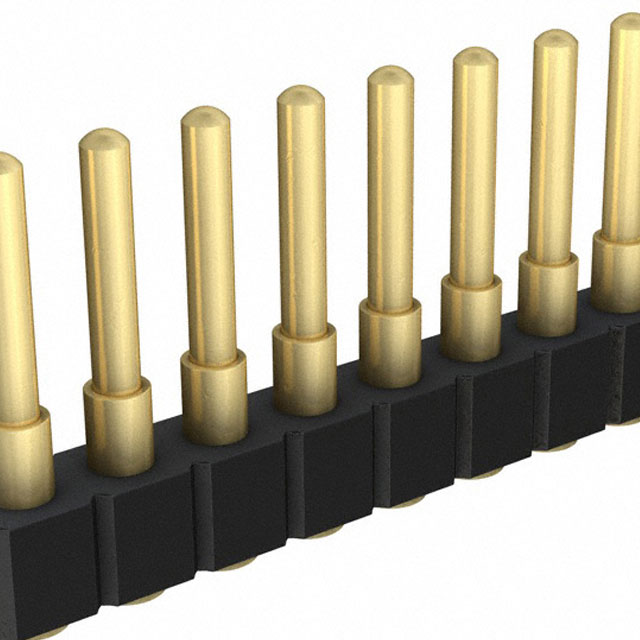

812-22-022-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 22 铜合金 510nm 金 贴片安装 55.88mm(长度)*2.54mm(高度)
供应商型号: Q-812-22-022-30-002101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 812-22-022-30-002101

812-22-022-30-002101概述

    SPRING-LOADED CONNECTORS

    产品简介


    弹簧加载连接器是一种机械式接触装置,广泛应用于各类电子设备中。本产品系列(如Mill-Max Mfg. Corp. 的Series 812、814、819、820及810)提供表面贴装、垂直及水平方向上的单排和双排设计。它们的主要功能是通过弹簧力确保可靠电接触,适用于高密度连接场景,如PCB组装和电子模块间的互联。

    技术参数


    - 材料:
    - 接触器活塞与基座:由铜合金制成,表面镀20微米金并覆盖100微米镍。
    - 弹簧:铍铜材质,表面镀10微米金。
    - 绝缘体:高耐热塑料,符合UL94 V-0标准。

    - 机械特性:
    - 初始高度下的弹簧力:25克。
    - 中点行程时的弹簧力:60克。
    - 使用寿命:1,000,000次循环。
    - 平行度:0.005英寸(单排最多10个引脚;双排最多20个引脚)。

    - 电气特性:
    - 额定电压:交流100Vrms/直流150V。
    - 额定电流:连续2安培,峰值3安培。
    - 接触电阻:最大20毫欧姆。
    - 绝缘电阻:最小10,000兆欧姆。
    - 介电强度:至少700Vrms。
    - 电容:最大1皮法拉。

    产品特点和优势


    这些弹簧加载连接器以高耐用性和稳定性著称,可经受高达1,000,000次的循环使用。它们采用精密加工和镀金组件,保证长时间的使用寿命。同时,低电阻和高电流承载能力使其非常适合于需要频繁插拔的应用场合。

    应用案例和使用建议


    这类连接器常用于计算机主板、服务器、医疗设备、通信设备等领域。在安装时,建议遵循制造商提供的P.C.B. 足迹设计,以确保最佳的连接效果。对于多引脚配置,应注意检查平行度要求,并考虑咨询技术支援团队。

    兼容性和支持


    该系列产品与多种电路板装配流程兼容,包括自动拾放(Pick and Place)和手动放置。制造商提供技术支持,并可以为特定需求定制包装。

    常见问题与解决方案


    - Q: 连接器使用一段时间后出现接触不良?
    - A: 检查连接器是否安装正确,是否有异物或污渍导致接触不良。必要时清洁接触面。
    - Q: 电流超过额定值会损坏连接器吗?
    - A: 是的,持续超过额定值的电流将可能导致过热甚至烧毁。请严格按照技术规格操作。

    总结和推荐


    总的来说,Spring-Loaded Connectors是高性能和高可靠性的选择,适用于需要频繁插拔和高密度互连的电子应用。它们的优良设计和高标准的制造工艺使其在市场上具有显著的竞争优势。因此,强烈推荐使用这些连接器来提升您项目的整体性能和可靠性。

812-22-022-30-002101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 22
触头镀层厚度 510nm
类型 Piston
长*宽*高 55.88mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

812-22-022-30-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

812-22-022-30-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 812-22-022-30-002101 812-22-022-30-002101数据手册

812-22-022-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 8.1248 ¥ 67.4354
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 67435.4
直接购买
加入购物车
