821-22-056-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 56 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-056-10-001101
供应商: 期货订购
标准整包数: 1

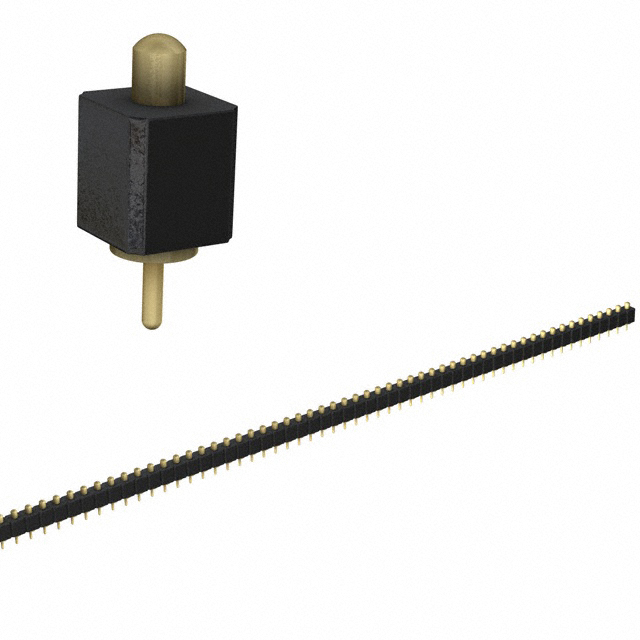

MILL-MAX 矩形连接器 - 弹簧式 821-22-056-10-001101

821-22-056-10-001101概述

    弹簧负载连接器:高效可靠的互连解决方案
    弹簧负载连接器(Spring-Loaded Connectors)是电子设备中常用的互连解决方案,广泛应用于各种电路设计中。Mill-Max Manufacturing Corp. 的821和823系列弹簧负载连接器因其卓越的设计和高性能而备受推崇。本文将详细介绍这些连接器的技术规格、产品特点及其应用实例,帮助您更好地理解和利用它们。

    产品简介


    弹簧负载连接器是一种具有自复位功能的电连接器,主要应用于高可靠性的连接需求。它采用精密机械加工的活塞和基座,结合金镀层部件,以确保长达100万次插拔循环的使用寿命。该系列产品主要包括单排系列821和双排系列823,适用于0.100英寸网格间距的电路板,具有多种高度选择,能够满足不同应用场景的需求。

    技术参数


    下表列出了821和823系列弹簧负载连接器的主要技术规格:
    | 参数 | 规格 |

    | 材料 | 接触活塞及基座:镀20微米金,覆盖100微米镍的铜合金
    弹簧:镀10微米金的铍铜
    绝缘体:UL94 V-0认证的高温热塑性塑料 |
    | 机械特性 | 初始高度(A)处弹簧力:25克
    中间行程(B/2)处弹簧力:60克
    耐用性:最高可达100万次插拔循环 |
    | 电气特性 | 电压额定值:100 VRMS/150 VDC
    电流额定值:连续2安培,峰值3安培
    接触电阻:最大20毫欧
    绝缘电阻:最小10兆欧
    耐压强度:最低700 VRMS |
    | 环境适应性 | 高温热塑性绝缘体,适合表面贴装工艺 |

    产品特点和优势


    - 长寿命:采用精密加工技术和金镀层部件,保证高达100万次插拔循环的使用寿命。
    - 高可靠性:低接触电阻、高电流承载能力(连续2安培,峰值3安培),确保长期稳定的工作性能。
    - 便捷安装:适用于手动放置,适用于通过孔(Ø 0.022±0.003英寸)的电路板。
    - 适用广泛:适用于高可靠性需求的场合,如航空航天、医疗设备、通信设备等。

    应用案例和使用建议


    弹簧负载连接器广泛应用于高可靠性要求的领域,例如医疗设备、航空航天、军事通信系统和工业自动化控制等。特别是在需要频繁插拔且要求保持高可靠性的应用场景中,这种连接器表现尤为出色。
    使用建议:
    - 在高频信号传输场景中,应尽量减少信号走线长度,以减小电磁干扰。
    - 确保正确安装,避免过度用力导致连接器损坏。
    - 定期检查连接器的接触状态,确保连接器正常工作。

    兼容性和支持


    821和823系列弹簧负载连接器可以与多种电路板标准兼容,如PTH(通孔安装)、SMT(表面贴装技术)。Mill-Max提供全面的技术支持,包括详细的安装指南和维护手册,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插入电路板 | 检查连接器和电路板孔径是否匹配,确保正确对齐 |
    | 连接器接触不良 | 清洁接触点,确保无尘垢或其他异物 |
    | 插拔时感觉阻力过大 | 检查是否存在变形或损伤,必要时更换新的连接器 |

    总结和推荐


    Mill-Max的821和823系列弹簧负载连接器凭借其卓越的可靠性和长寿命,成为市场上备受推崇的产品之一。无论是用于医疗设备还是航空航天,都能发挥出色的性能。我们强烈推荐这些连接器作为高可靠性电子设备的理想选择。

821-22-056-10-001101参数

参数
触头镀层
触头数量 56
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-056-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-056-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-056-10-001101 821-22-056-10-001101数据手册

821-22-056-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
