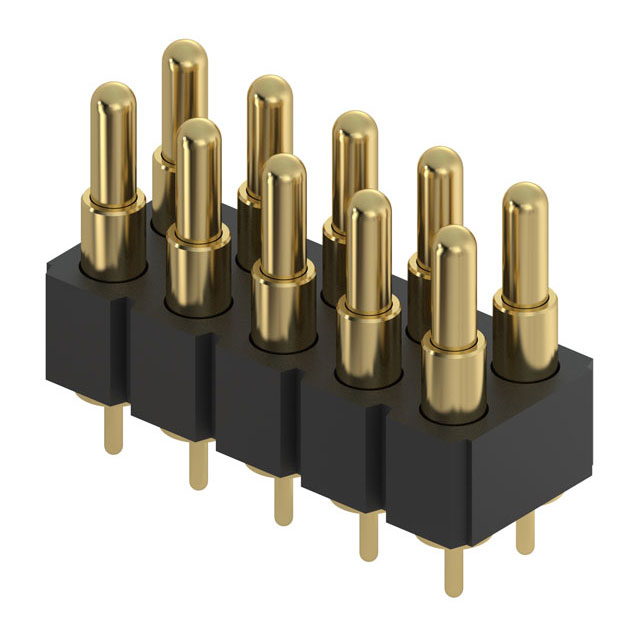

818-22-010-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 10 铜合金 510nm 金 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: ED10753-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 818-22-010-10-003101

818-22-010-10-003101概述

    SPRING-LOADED CONNECTORS 技术手册

    1. 产品简介


    Spring-Loaded Connectors 是一种多功能连接器,由 Mill-Max Mfg. Corp. 生产。它们主要用于电路板之间的连接,具有模块化接触设计和高可靠性,适用于多种应用领域,如工业自动化、通讯设备、汽车电子和消费电子产品。

    2. 技术参数


    Spring-Loaded Connectors 的主要技术参数如下:
    - 材料:
    - 接触销与基座:机加工铜合金,顶部镀 0.51μm 金,下层镀 2.54μm 镍
    - 弹簧:铍铜,镀 0.25μm 金
    - 绝缘体:高温热塑塑料,UL94 V-0 等级
    - 机械参数:
    - 初始高度下的弹簧力:25 克
    - 中行程时的弹簧力:60 克
    - 使用寿命:高达 1,000,000 次循环
    - 电气参数:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个接触点连续 2 安培,峰值 3 安培
    - 接触电阻:最大 20 毫欧
    - 绝缘电阻:最小 10,000 兆欧
    - 介电强度:最低 700Vrms
    - 电容:最大 1pF
    - 尺寸:
    - 初始高度(A):6.48mm 至 10.92mm
    - 最大行程:1.4mm
    - 直径:0.43mm 至 1.83mm

    3. 产品特点和优势


    Spring-Loaded Connectors 具备以下几个显著特点和优势:
    - 高可靠性:精密加工的活塞/基座和金镀层组件确保了高达 1,000,000 次循环的耐用性。
    - 低阻抗、高电流:单个接触点可承载 2 安培的持续电流和 3 安培的峰值电流。
    - 适配性广泛:能够适应多种电路板,通过 Φ0.58 ± 0.08mm 的插孔进行手动放置。
    - 高温度适应性:适合表面贴装工艺,绝缘体耐温等级高。
    - 便捷安装:设计便于手动插入标准 2.54mm 网格的通孔中。

    4. 应用案例和使用建议


    Spring-Loaded Connectors 可应用于多个行业领域,例如工业自动化设备、通讯设备和汽车电子。具体应用包括传感器接口、通信模块和电源管理电路等。使用时,建议关注以下几点:
    - 在安装过程中确保连接器正确插入标准孔位,以避免损坏。
    - 使用时尽量保持环境温度适宜,避免过热导致接触不良。
    - 定期检查和维护,确保长期稳定运行。

    5. 兼容性和支持


    这些连接器与市面上多数标准 2.54mm 网格电路板兼容。Mill-Max 提供全面的技术支持和售后服务,包括安装指南、故障排查和技术文档等资源。

    6. 常见问题与解决方案


    - 问题:连接器在使用过程中出现接触不良。
    - 解决方案:检查插孔直径是否符合要求,确保连接器正确插入。必要时重新安装并调整接触压力。
    - 问题:长时间使用后接触电阻增大。
    - 解决方案:定期清理接触面,确保良好的导电性。如需更换连接器,建议联系厂家获取技术支持。

    7. 总结和推荐


    综上所述,Spring-Loaded Connectors 是一款性能优异、应用广泛的连接器产品。它不仅具备出色的机械和电气特性,还提供了优秀的可靠性和长寿命。对于需要高可靠性和频繁插拔的应用场景,强烈推荐选用此款连接器。

818-22-010-10-003101参数

参数
材料 铜合金
排数 2
触头镀层
触头数量 10
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
