首页  >  产品百科  >  836-22-008-10-001101

836-22-008-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2mm 1 8 铜合金 250nm 金 通孔安装 16mm(长度)*2mm(高度)
供应商型号: ED10880-ND
供应商: Digi-Key
标准整包数: 1

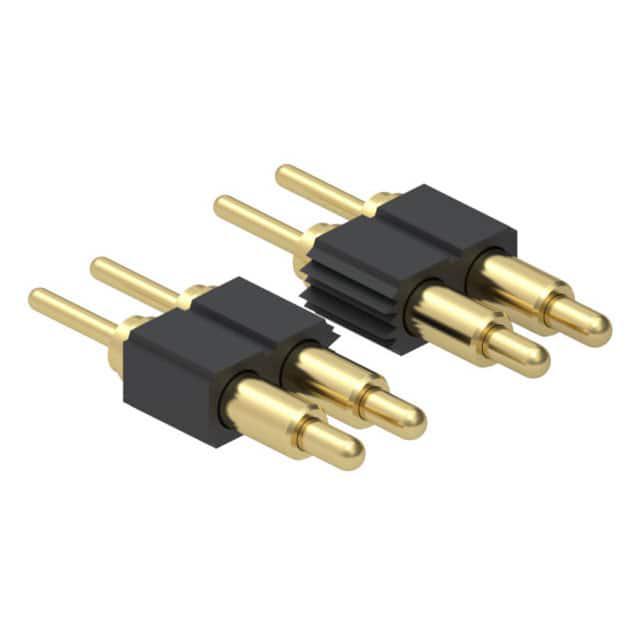

MILL-MAX 矩形连接器 - 弹簧式 836-22-008-10-001101

836-22-008-10-001101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)是一种广泛应用于各种电子设备中的重要组件,用于确保可靠的电气连接。Mill-Max Mfg. Corp.生产的单排系列836(Series 836)和双排系列838(Series 838)弹簧式连接器,提供了一种通过孔安装(Through-Hole Mount)的方式,适用于广泛的电子应用。

    技术参数


    - 材料:
    - 接触针和基座:机加工铜合金,表面镀镍2.54μm,顶部镀金0.51μm
    - 弹簧:铍铜,表面镀金0.25μm
    - 绝缘体:耐高温热塑性材料,UL94 V-0等级
    - 机械特性:
    - 初始高度下的弹簧力:25克
    - 中行程(0.7)下的弹簧力:60克
    - 耐久性:高达1,000,000次循环
    - 电气特性:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个接触点连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 高耐用性:最高可达1,000,000次循环,确保长期稳定可靠。
    - 精密制造:接触针和基座采用精密机加工,金镀层组件保证长期可靠性。
    - 低阻抗设计:高电流承载能力,适合多种应用场景。
    - 耐高温材料:绝缘体适合波峰焊接和回流焊接过程,适应严苛的生产环境。

    应用案例和使用建议


    - 应用案例:
    - 自动测试设备(ATE):可确保测试时的电气连接稳定。
    - 电路板修复和组装:方便快速连接,同时易于拆卸维修。

    - 使用建议:
    - 确保正确选择接触点数量,避免过度负载导致损坏。
    - 在波峰焊前进行手工放置,注意保持正确的对齐度。
    - 避免长时间高压操作以延长使用寿命。

    兼容性和支持


    - 兼容性:836与838系列接触条均可与2mm(典型)孔径兼容。
    - 支持信息:制造商提供相关技术支持,确保客户在安装和使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题:弹簧力降低,无法维持正常电气连接。
    - 解决方案:检查安装是否到位,确保接触面清洁无杂质。
    - 问题:出现短路现象。
    - 解决方案:检查绝缘体是否有损坏,必要时更换新的绝缘体。

    总结和推荐


    总体而言,Mill-Max Mfg. Corp.的弹簧式连接器系列836和838凭借其出色的耐用性和精密的制造工艺,在多种应用场景中表现优异。它不仅具有高可靠性,还能承受严格的生产环境要求。强烈推荐给需要高质量电气连接解决方案的工程师和设计师。
    如果您需要进一步的技术支持或订购信息,请联系Mill-Max官方客服。

836-22-008-10-001101参数

参数
类型 Piston
间距 2mm
材料 铜合金
排数 1
触头镀层
触头数量 8
触头镀层厚度 250nm
长*宽*高 16mm(长度)*2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

836-22-008-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

836-22-008-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 836-22-008-10-001101 836-22-008-10-001101数据手册

836-22-008-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8224 ¥ 57.095
32+ $ 5.3398 ¥ 44.6871
512+ $ 4.391 ¥ 36.7468
1024+ $ 4.1815 ¥ 34.9943
库存: 275
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.09
直接购买
