399-10-110-10-007000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 1 10 黄铜 250nm 金 通孔安装 25.4mm(长度)*7.87mm(高度)
供应商型号: ED1549-ND
供应商: Digi-Key
标准整包数: 1

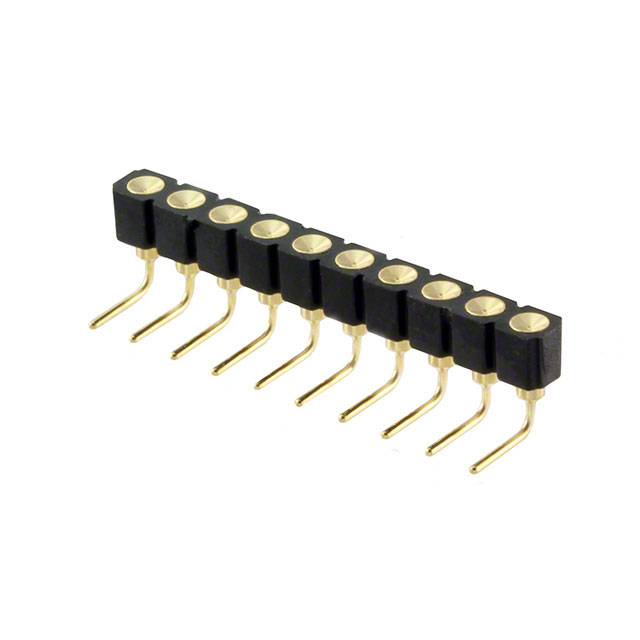

MILL-MAX 矩形连接器 - 弹簧式 399-10-110-10-007000

399-10-110-10-007000概述

    弹簧负载连接器技术手册

    产品简介


    弹簧负载连接器(Spring-Loaded Connectors)是一种高度可靠的电气连接解决方案,由Mill-Max Mfg. Corp.设计和制造。这类连接器主要用于需要高频率连接或恶劣环境下的稳定连接场合。Spring-Loaded Connectors的主要类型包括Series 419和499两种型号,它们可以通过表面贴装(SMT)和直角通孔安装配置进行安装。这些连接器提供卓越的金镀层导电接触面,适用于与标准直径为1.07mm的弹簧针匹配,以确保稳定的电气连接。

    技术参数


    - 尺寸和规格
    - Series 419系列:多种针数选项,适用于06-72个引脚。
    - Series 499系列:适用于02-64个引脚,具有直角焊尾配置。
    - 材料和结构
    - 绝缘体采用耐高温热塑性材料。
    - 针体材料为金(0.25μm厚),符合RoHS-2标准。
    - 工作环境
    - 支持的工作温度范围未具体提及,但材料选择表明可适应较宽的工作温度区间。
    - 插拔寿命
    - 根据技术手册,没有明确说明,但金镀层材料有助于提高插拔寿命。


    产品特点和优势


    - 卓越的连接稳定性:金镀层导电表面保证了长期使用中的稳定电气性能。
    - 多样化安装方式:提供SMT和直角通孔安装方式,适合不同类型的电路板设计。
    - 高精度装配:精确的尺寸控制和严格的质量控制流程,确保每个连接器都符合标准。
    - 广泛应用性:适用于各种高要求的应用场景,如工业自动化、航空航天及消费电子产品。

    应用案例和使用建议


    - 应用案例:这类连接器广泛应用于医疗设备、工业自动化系统和消费电子领域,例如高密度数据采集卡和精密测量仪器。
    - 使用建议:
    - 在复杂系统中,特别是引脚数量超过20的情况下,建议与技术支持团队确认组装的平整度(coplanarity)。
    - 由于连接器的机械强度较高,可在高频应用中使用以减少机械磨损的影响。

    兼容性和支持


    - 兼容性:Series 419和499系列使用特定编号的Pin(如MM #1940, #1941/1942, #1953和#1954),具体信息参见页码218与223.3。
    - 支持服务:供应商提供详尽的技术文档和支持服务,包括在线资料和直接的技术咨询热线。

    常见问题与解决方案


    - Q: 如何确定所需的引脚数?
    - A: 根据具体应用的需求来确定,一般参考手册中的电气和机械数据部分。
    - Q: 引脚布局错误如何修正?
    - A: 使用制造商提供的插件工具辅助安装,并确保针座与引脚正确对齐。

    总结和推荐


    Mill-Max的弹簧负载连接器以其卓越的稳定性和可靠性,在高要求的应用场景中表现出色。其多样化的安装方式和广泛的适用性使其成为众多工业领域的理想选择。结合其强大的技术支持体系,无论是新项目还是已有系统的升级,都值得推荐使用。

399-10-110-10-007000参数

参数
排数 1
触头镀层
触头数量 10
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
长*宽*高 25.4mm(长度)*7.87mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

399-10-110-10-007000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-10-110-10-007000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 399-10-110-10-007000 399-10-110-10-007000数据手册

399-10-110-10-007000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0824 ¥ 59.2708
20+ $ 5.7278 ¥ 47.9345
40+ $ 5.454 ¥ 45.6433
60+ $ 5.3002 ¥ 44.3559
100+ $ 5.1125 ¥ 42.7855
260+ $ 4.7792 ¥ 39.9962
500+ $ 4.5639 ¥ 38.1941
1000+ $ 4.3462 ¥ 36.3725
2500+ $ 4.0745 ¥ 34.0982
库存: 752
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.27
