821-22-054-10-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 54 铜合金 510nm 金 通孔安装 137.16mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-054-10-002101
供应商: 期货订购
标准整包数: 1

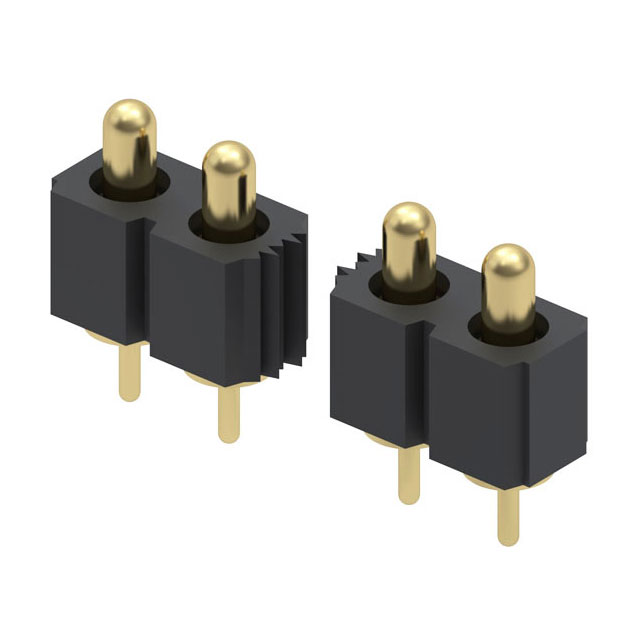

MILL-MAX 矩形连接器 - 弹簧式 821-22-054-10-002101

821-22-054-10-002101概述

    弹簧加载连接器:Spring-Loaded Connectors
    Mill-Max Mfg. Corp. 提供的弹簧加载连接器是精密工程的典范,特别适用于需要高可靠性和稳定性的应用场景。本文将详细探讨这些连接器的产品类型、技术参数、特点和优势,以及它们的应用案例、兼容性和支持等方面的信息。

    1. 产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是一种创新设计的连接器,主要由Mill-Max Mfg. Corp. 生产。这类连接器广泛应用于通信、计算机、工业自动化、医疗设备等领域。它们通过精密的弹簧机制确保电连接的可靠性和耐用性,同时支持高频次的插拔操作。

    2. 技术参数


    | 参数 | 描述 |

    | 接触材料 | 接触基座与活塞:镀20微英寸金、100微英寸镍的铜合金 |
    | 弹簧材料 | 镀10微英寸金的铍铜 |
    | 绝缘体材料 | 高温热塑塑料,UL94 V-0等级 |
    | 机械特性 | 初始高度A:0.137至0.236英寸
    最大行程B:0.039至0.055英寸 |
    | 弹簧力 | 初始高度A:25克
    中行程B/2:60克 |
    | 循环寿命 | 最高可达1,000,000次 |
    | 电气特性 | 电压额定值:100Vrms/150Vdc
    电流额定值:2A(连续),3A(峰值) |
    | 接触电阻 | 最大20毫欧姆 |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 耐压强度 | 最小700Vrms |
    | 电容 | 最大1皮法 |

    3. 产品特点和优势


    - 长寿命:得益于高精度的制造工艺,这些连接器可以承受高达1,000,000次的插拔操作。
    - 可靠性:采用黄金镀层的材料确保了长期的稳定性能。
    - 低接触电阻:能够提供低阻抗的连接,从而保证信号传输的质量。
    - 高温适应性:使用高温热塑塑料绝缘体,适合表面贴装工艺。

    4. 应用案例和使用建议


    这些弹簧加载连接器非常适合用于需要频繁插拔且要求极高可靠性的场景。例如,在医疗器械中,这些连接器可用于电源接口或信号传输端口。对于工业自动化设备,这些连接器可以应用于控制系统之间的连接。为了确保最佳效果,建议在安装时注意保持正确的接触压力,并定期检查连接器的磨损情况。

    5. 兼容性和支持


    这些连接器可手动放置于直径为0.022±0.003英寸的通孔中,并适用于手工焊接、波峰焊和回流焊工艺。此外,制造商还提供了相应的技术支持和售后服务,以确保客户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - Q: 插拔过程中接头出现松动?
    - A: 确保正确调整接触压力,并检查连接器是否有磨损或损坏。

    - Q: 为什么接触电阻较高?
    - A: 检查是否存在灰尘或污染物干扰,并清洁接触区域。

    - Q: 使用过程中发现连接器发热?
    - A: 确认连接器电流是否超过了其额定值,适当减少电流负载。

    7. 总结和推荐


    总体而言,Spring-Loaded Connectors 是一款极为可靠的连接解决方案,尤其适用于需要高可靠性和高耐用性的应用场景。无论是医疗设备还是工业自动化系统,它们都能提供出色的性能。如果您的项目需要一个能承受高频次插拔的连接器,那么Spring-Loaded Connectors将是您不可或缺的选择。强烈推荐给需要高可靠性和长寿命的项目使用。

821-22-054-10-002101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 54
触头镀层厚度 510nm
类型 Piston
长*宽*高 137.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-054-10-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-054-10-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-054-10-002101 821-22-054-10-002101数据手册

821-22-054-10-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
