399-10-115-10-008000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 2.54mm 1 15 黄铜 250nm 金 通孔安装 38.1mm(长度)*5.82mm(高度)
供应商型号: Q-399-10-115-10-008000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 399-10-115-10-008000

399-10-115-10-008000概述

    # 产品技术手册:Interconnect Target Connector 399-10-115-10-008000

    产品简介

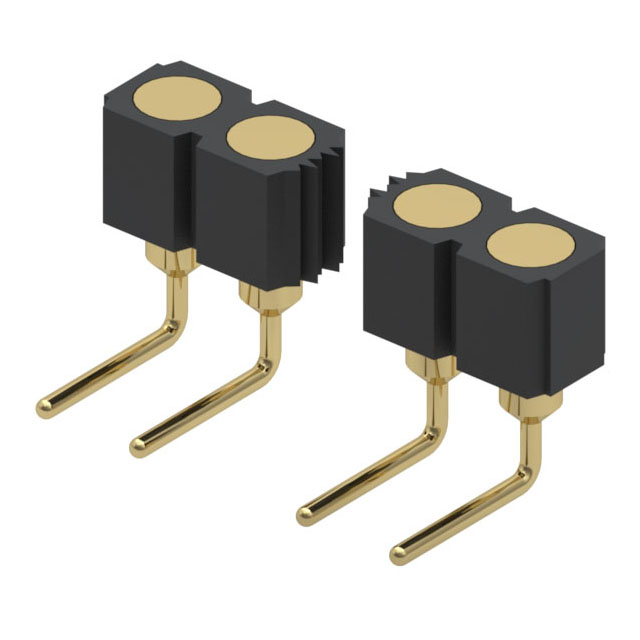

    Interconnect Target Connector 399-10-115-10-008000是一款弹簧加载式靶座连接器,专为高性能应用设计。它采用直角安装方式,单排布局,通孔焊接技术。该连接器由高导电性和机械强度的黄铜合金制成,具有出色的电气特性和耐热性,广泛应用于工业自动化、医疗设备、通信设备等领域。

    技术参数


    以下是该产品的关键技术参数:
    - 产品编号: 399-10-115-10-008000
    - 连接类型: 弹簧加载式靶座连接器
    - 安装方式: 直角安装
    - 排列方式: 单排
    - 焊接方式: 通孔焊接
    - 镀层类型: 10微英寸金(Gold)覆盖100微英寸镍(Nickel)
    - 针数: 15个引脚
    - 包装方式: 单独包装
    - 引脚材料: 黄铜合金(UNS C36000),符合ASTM B16标准
    - 绝缘材料: 聚酯T(PCT)Thermx CG933,黑色
    - 工作温度范围: -40°C至+260°C
    - 绝缘电阻: ≥10,000兆欧姆
    - 额定电压: 100 VRMS/150 VDC
    - 熔点: 900°C/885°C(液相/固相)

    产品特点和优势


    1. 高性能引脚材料: 使用黄铜合金作为引脚材料,具有优良的导电性和机械强度,适合高频和高电流应用。
    2. 高温稳定性: 绝缘材料采用聚酯T,能够承受高达260°C的工作温度,确保在极端环境下的可靠性能。
    3. 环保设计: 符合RoHS和REACH标准,不含铅、汞、镉、六价铬等有害物质,适用于绿色制造。
    4. 兼容性强: 与多种设备和组件兼容,便于集成到不同的系统中。

    应用案例和使用建议


    应用案例
    该连接器常用于工业自动化控制板、医疗监测设备和通信模块中。例如,在医疗设备中,它可以实现高速数据传输和稳定的电源连接,确保设备运行的稳定性和安全性。
    使用建议
    - 在高湿度或腐蚀性环境中使用时,建议增加额外的密封措施以保护连接器。
    - 定期检查连接器的接触状态,避免因氧化或其他原因导致接触不良。
    - 确保焊接过程中的温度控制在适当范围内,避免过高的温度对绝缘材料造成损害。

    兼容性和支持


    该连接器与其他标准电子元件高度兼容,可以轻松替换现有的连接器组件。厂商提供全面的技术支持和服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查焊接质量和接触面清洁度 |
    | 温度过高导致性能下降 | 确保工作温度在允许范围内,考虑散热设计 |
    | 长时间使用后接触不良 | 更换新的连接器,检查接触点是否有磨损 |

    总结和推荐


    Interconnect Target Connector 399-10-115-10-008000是一款高性能、高可靠性的电子元器件,适用于各种苛刻环境的应用场合。其卓越的电气性能、优异的材料选择以及严格的生产标准使其在市场上具有很强的竞争力。推荐用于需要高精度和高稳定性的应用场景,是工业和医疗领域的理想选择。

399-10-115-10-008000参数

参数
触头数量 15
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
排数 1
触头镀层
长*宽*高 38.1mm(长度)*5.82mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

399-10-115-10-008000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

399-10-115-10-008000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 399-10-115-10-008000 399-10-115-10-008000数据手册

399-10-115-10-008000封装设计

查看详情并下载
Symbol
Footprint
3D Model
